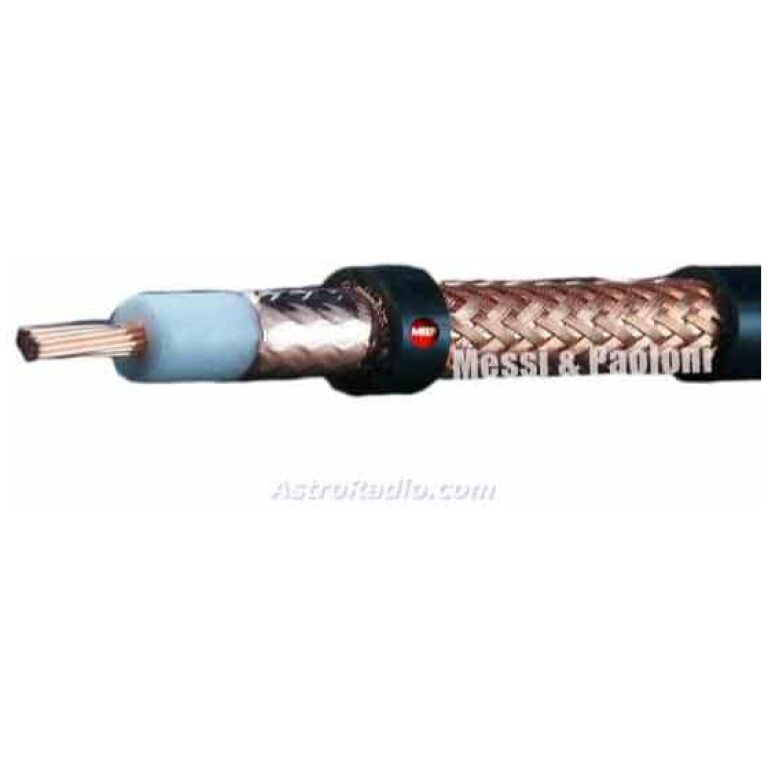

CABLE ULTRAFLEX 7 – 100m

IVA 21% incluido

188,76€

Cubierta extra-flexible de PVC resistente UV Diámetro Ø 7,3 ± 0,15 mm (0,287 pulgadas) Atenuación similar al RG213 con un menor diámetro y mucho mas flexible. Por su poco peso es ideal para su uso en operaciones en el campo y «Dxpedition»

Sin existencias

Enviarme una notificación cuando el producto vuelva a estar en stock.

Cubierta extra-flexible de PVC resistente UV

Diámetro Ø 7,3 ± 0,15 mm (0,287 pulgadas)

Atenuación similar al RG213 con un menor diámetro y mucho mas flexible.

Por su poco peso es ideal para su uso en operaciones en el campo y «Dxpedition»

Doble apantallado:

– Malla de cobre de alta resistencia mecánica porcentaje de blindaje de 83% muy efectiva contra impulsos de ruido de baja frecuencia
– Lamina de cobre altamente eficaz contra las interferencias de alta frecuencia. La lámina de cobre tiene un recubrimiento aplicado de PE, colocado con el fin de prevenir el agrietamiento debido a las curvas de diámetro corto.porcentaje de blindaje 100%

Conductor central:
19 hilos de 0,38mm Ø diámetro Ø 1,9 mm (Cu) puro 99,99%

Dieléctrico.
– Espuma de polietileno inyectada a alta presión 3 capas de dieléctrico diámetros : FPE Ø 5 ± 0,05 mm

Cable de primera calidad fabricado en Italia.

Descargar hoja técnica

DATOS ELÉCTRICOS

Impedancia a 200 MHz:	50 Ohm ± 3
Radio de curvatura mínimo:
Varias curvas / curva única	68/34 mm
Temperatura: la instalación	-40° to +60° C
uso	-55° to +85° C
Capacitancia:	75 pF/m ± 2
Fator de velocidad:	83%
Eficiencia de blindaje:
100-2000 MHz	>105 dB
Clase	A++
Resistencia del conductor interno:	7,3 Ohm/Km
Resistencia del conductor externo:	9,8 Ohm/Km
Prueba de tensión (prueba de chispa):	4 kV
Peso (100m):	6,9 Kg
Pico de potencia máxima (*):	4400 WATT

Atenuación a 20°C

Frecuencia	dB/100m
1,8 MHz	0,60
3,5 MHz	0,90
7,0 MHz	1,2
10 MHz	1,6
14 MHz	2,1
21 MHz	2,6
28 MHz	3,0
50 MHz	4,0
100 MHz	5,8
144 MHz	6,9
200 MHz	8,2
400 MHz	11,8
430 MHz	12,3
800 MHz	17,1
1000 MHz	19,3
1296 MHz	22,3
2400 MHz	32,3
3000 MHz	36,2
4000 MHz	42,6
5000 MHz	49,3
6000 MHz	55,3

Tabla comparativa de atenuaciónpotencia resultante con 100W y 50 metros de cable

MHZ	RG58	RG213/U	M&P Ultraflex 10	M&P Broad-pro 50	M&P Ultraflex 7	M&P Airborne-5
1,8	86,4	91,2	95,2	93,3	93,3	92,6
3,5	81,8	84,3	93,5	91,2	90,1	90,2
7	76,3	78,5	90,3	88,7	87,0	85,3
10	72,2	77,6	879	87,0	83,1	81,3
14	67,9	75,8	84,5	85,3	78,5	76,3
21	62,9	74,1	81,2	81,8	74,1	71,8
28	57,9	70,3	78,8	80,1	70,7	68,3
50	47,4	63,0	72,7	74,1	63,0	60.8
144	26,3	42,6	57,2	59,0	45,1	45,6
430	8,9	19,9	36,8	38,9	24,2	25,9
1296	1,0	3,9	15,8	19,4	7,5	8,6

POTENCIA (*)
Frecuencia Pot max. Frecuencia Pot max.

1,8 MHz	3890 W	400 MHz	460 W
3,5 MHz	3700 W	430 MHz	440 W
7,0 MHz	3380 W	800 MHz	320 W
10 MHz	3080 W	1000 MHz	280 W
14 MHz	2740 W	1200 MHz	250 W
21 MHz	2450 W	2400 MHz	140 W
28 MHz	2230 W	3000 MHz	100 W
50 MHz	1820 W	4000 MHz	70 W
100 MHz	1200 W
144 MHz	910 W
200 MHz	680 W

Messi & Paolini (*) El margen potencia de se han calculado de forma «prudente», con una ROE baja en modo SSB con un tiempo de transmisión de 5/6 segundos seguido de el mismo tiempo en recepción
