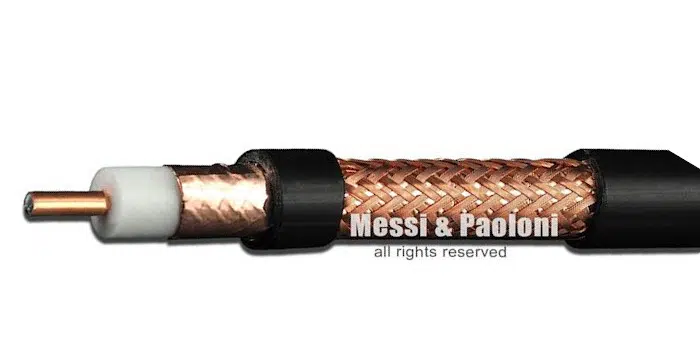

CABLE AIRBORNE 10 – 100m

Cable coaxial de bajas perdidas

Alternativa al  cable tipo RG213 y similares
con menos perdidas y un 45% más ligero que los cables standard de 10,3 mm

Impedancia @200 MHz: 50 Ohm ± 3
Radio de curvatura mínimo: Varias curvas / curva única 103/65 mm
Temperatura: la instalación -45° to +70° C
Capacitancia: 74 pF/m ± 2
Factor de velocidad: 87%
Eficiencia de blindaje: 100-2000 MHz >105 dB Clase A++
Conductor central de 2.78mm de diámetro (Aluminio revestido de cobre)
Resistencia del conductor interno: 4,4 Ohm/Km
Resistencia del conductor externo: 12 Ohm/Km
Prueba de tensión (prueba de chispa): 8 kV
Peso (100m): 7 Kg
Pico de potencia máxima (*): 14500 WATT
Usa los mismos conectores del RG213

Atenuación @ 20°C
Frecuencia dB/100m dB/100ft
1,8 MHz 0,65 0,20
3,5 MHz 0,85 0,26
7,0 MHz 1,08 0,33
10 MHz 1,20 0,37
14 MHz 1,39 0,42
21 MHz 1,75 0,53
28 MHz 1,93 0,59
50 MHz 2,45 0,75
100 MHz 3,52 1,07
144 MHz 4,20 1,28
200 MHz 5,0 1,52
400 MHz 7,2 2,19
430 MHz 7,6 2,32
800 MHz 10,4 3,17
1000 MHz 11,8 3,6
1296 MHz 13,6 4,15
2400 MHz 19,2 5,85
3000 MHz 21,6 6,58
4000 MHz 25,6 7,80
5000 MHz 29,2 8,9
6000 MHz 32,8 10,0
7000 MHz 35,6 10,85
8000 MHz 38,6 11,77
10.000 MHz 44,6 13,59
12.000 MHz 50,2 15,30

(precio por metro)
