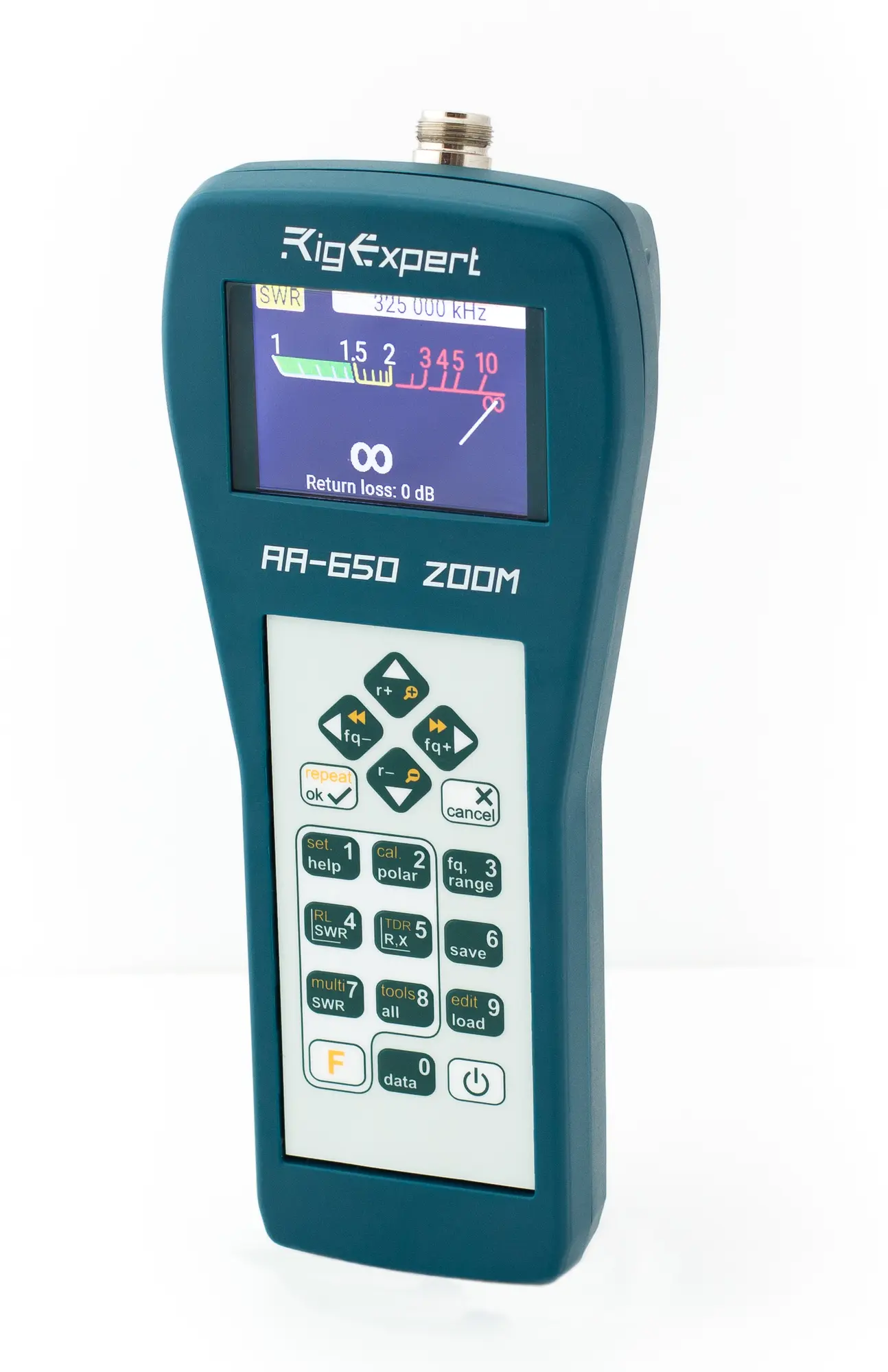

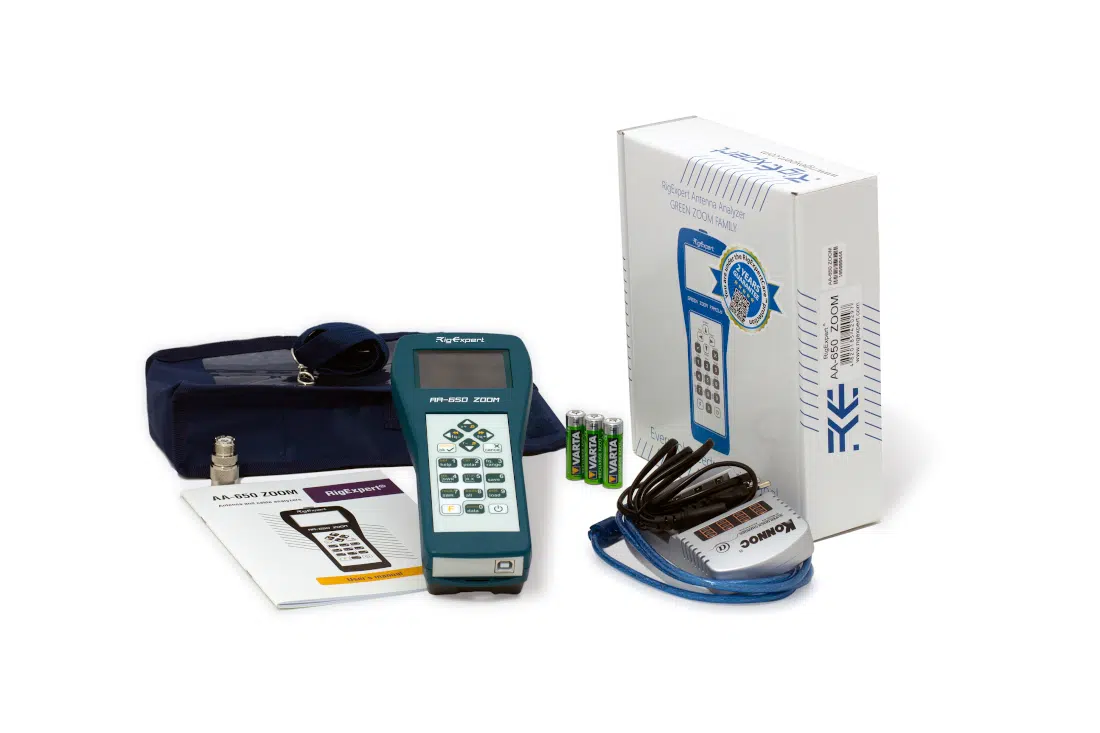

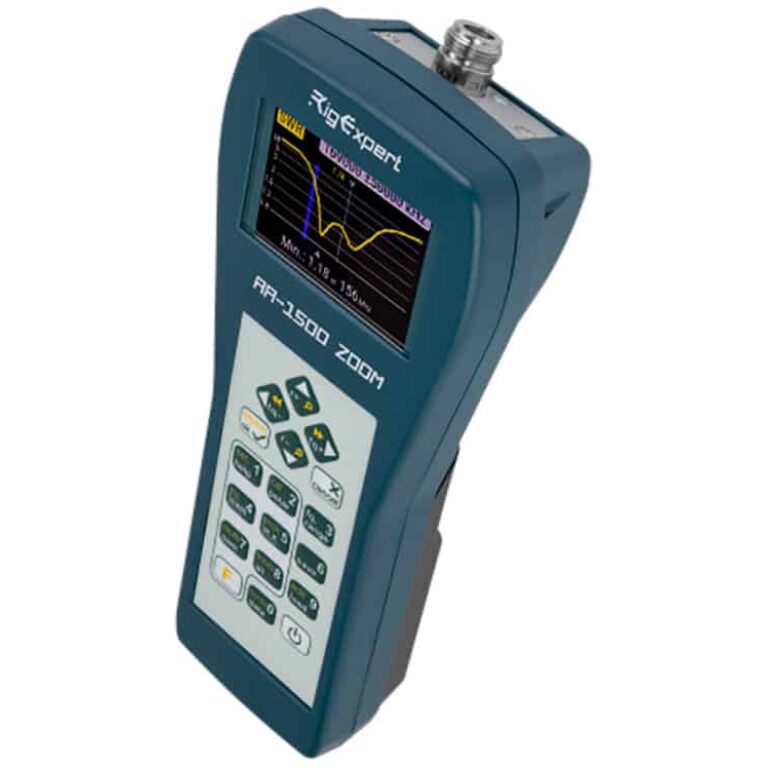

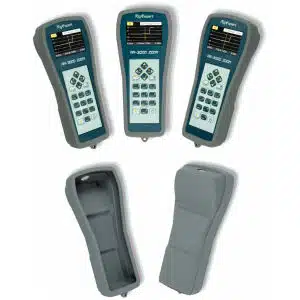

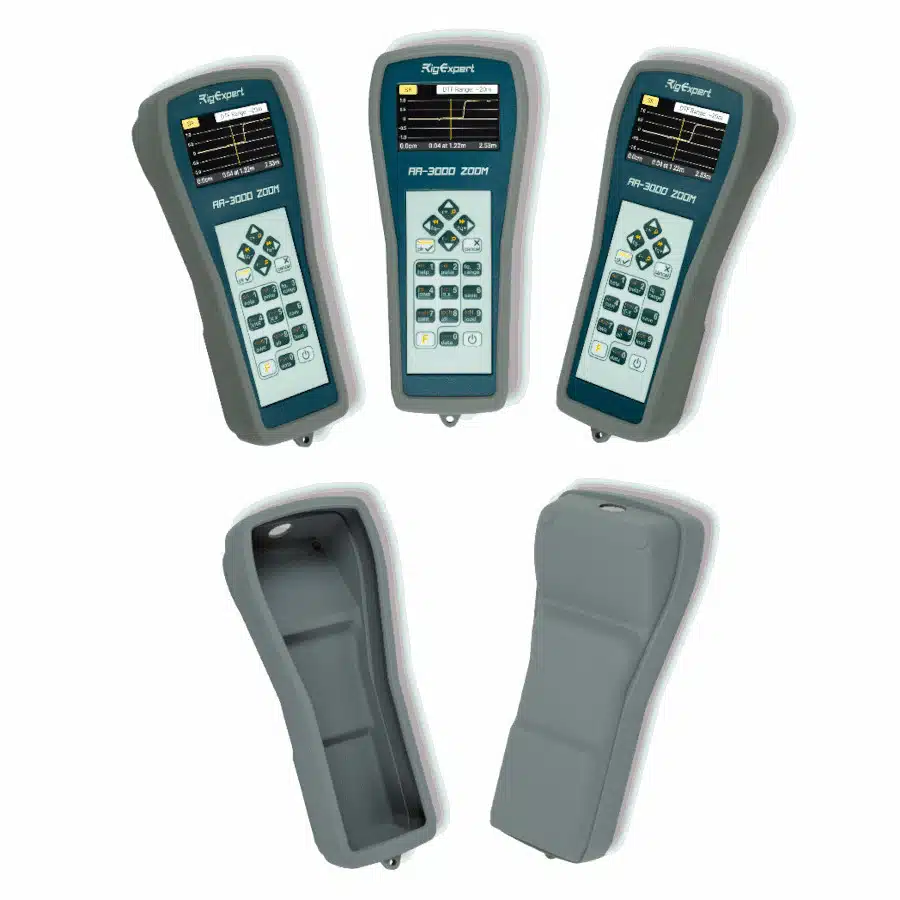

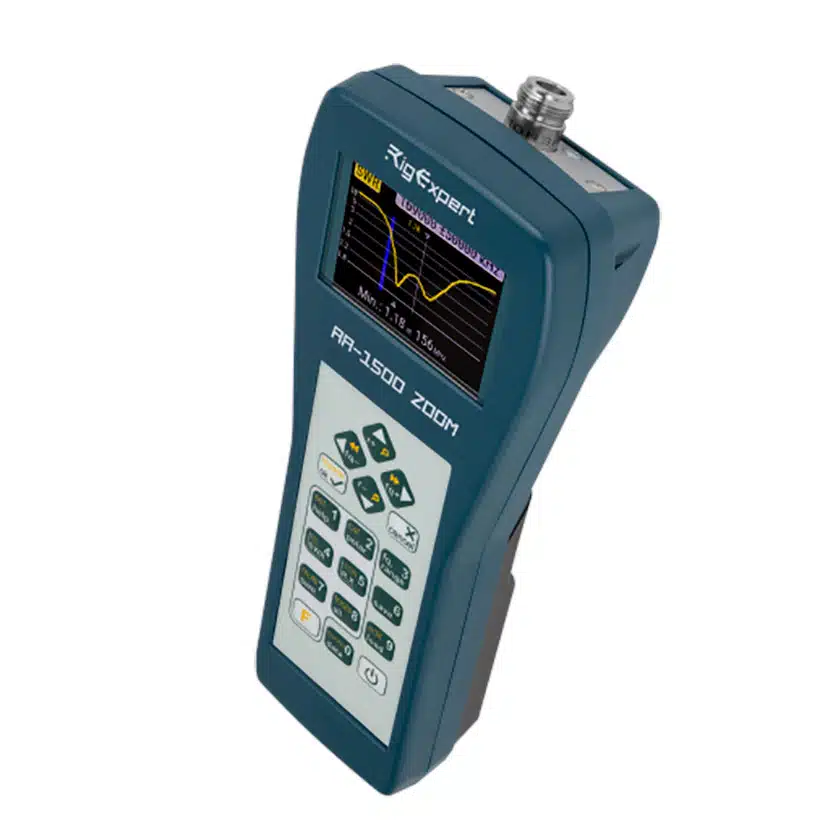

AA-650 ZOOM ANALIZADOR DE ANTENA

Este analizador ha sido diseñado para medir la ROE (SWR), las pérdidas de retorno y las del cable, así como otros parámetros del cable coaxial y de una antena en el margen de frecuencias de 100 kHz a 650 MHz.

El ZOOM incorporado proporciona unas gráficas especialmente efectivas.

El reflectómetro en el dominio temporal permite localizar fallos en la línea de transmisión.

El analizador está equipado con un módulo Bluetooth de bajo consumo para proporcionar una conexión inalámbrica con su portátil, tableta o móvil inteligente.

Las siguientes tareas se realizan muy fácilmente con esta analizador:

•  Comprobación rápida de la antena
• Ajuste de la antena a resonancia
• Comparación de las características de la antena antes y después de un evento meteorológico.
• Preparar stubss coaxiales y medir sus parámetros.
• Comprobar los cables y sus fallos, medir sus pérdidas y su impedancia característica
• Medir capacidades e inductancias de cargas reactivas

Especificaciones:

Margen de frecuencias: de 0,1 a 650 MHz

Resolución frecuencias: 1 kHz

Líneas de transmisión de:
De 25, 50, 75, 100, 150, 250, 300, 450 y 600 Ω

Margen de ROE (SWR): 1 a 100 numérica
1 a 10 en gráfica

Lectura de ROE (SWR): Numérica o gráfica

Lectura R y X:
0 a +100.000 y de 0 a -100.000 Ω numérica
0 a +1.000 y de 0 a -1.000 Ω en modo gráfico

Modos de pantalla:
SWR (ROE): en una o múltiples frecuencia
ROE y pérdidas de retorno, R, X, Z, L y C
Gráfica de ROE (SWR chart): de 20 y 500 puntos
Gráfica de Smith: de 20 a 500 puntos
Gráfica de pérdidas de retorno: 20 a 500 p.
Reflectómetro en el dominio temporal (TDR o Time Domain Reflectometer)

Herramientas de análisis de cables:
Cálculo de stubs
Longitud y factor de velocidad
Pérdidas en el cable
Impedancia característica

Calibración: abierto-corto-carga

Salida de RF:
Conector: tipo N
Salida de señal: onda cuadrada
Potencia de salida: -10 dBm (carga 50 Ω)
Hasta 165 MHz usando el 1er. armónico y
de 165 a 650 MHz usando el 3er. armónico

Alimentación:
Tres pilas alcalinas de tipo AA
Tres baterías recargables NI-MH tipo AA
Uso continuo máximo de 4 horas
Dos días máximo en modo standby con baterías a plena carga
Indefinidamente si conectado a un PC o a un adaptador de 5 V de CC mediante cable USB.

Interfaces:
Pantalla TFT en color de 320 x 240 pixeles.
Teclado numérico de 6 x 3 a prueba de agua
Menús multilingües (español) y pantallas de ayuda.
Conector USB para conectar a yn ordenador personal
Bluetooth  versión 4.2.LE

Dimensiones: 100 X 230 X 55 MM
Temperaturas: de 0º a 45º Celsius
Peso: 450 gramos
Garantía: 2 años
