El analizador está diseñado para medir SWR (relación de onda estacionaria), pérdida de retorno, así como otros parámetros de sistemas de cable y antena en el rango de 100 kHz a 600 MHz.

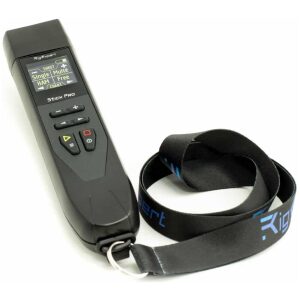

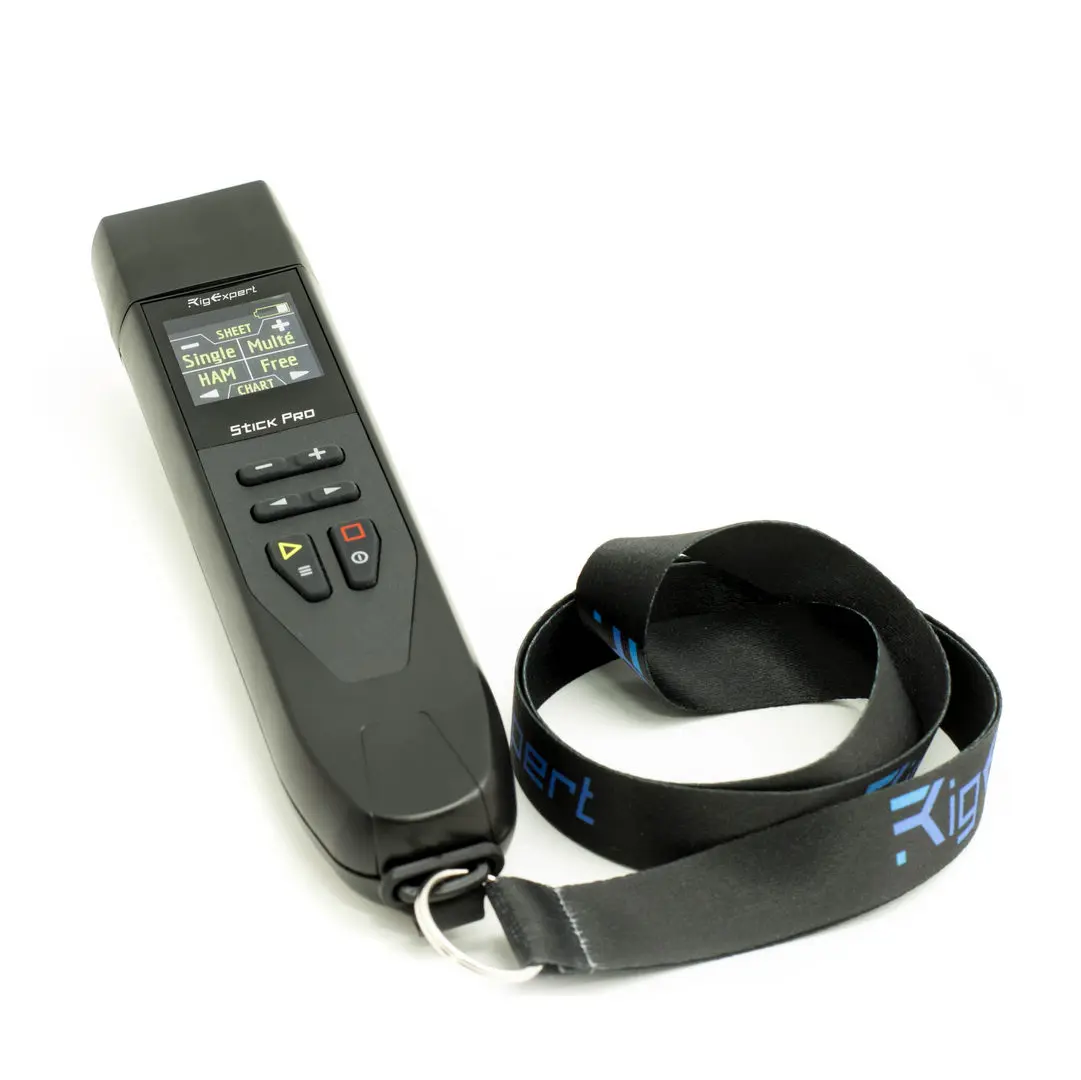

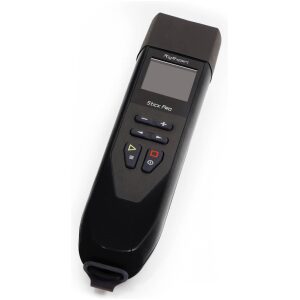

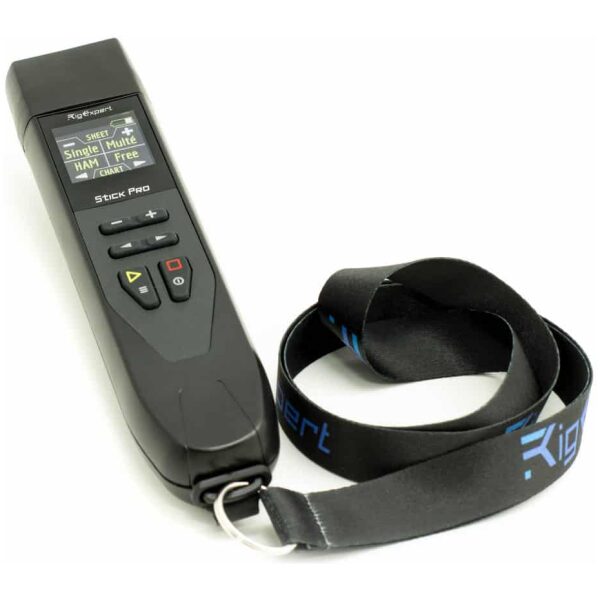

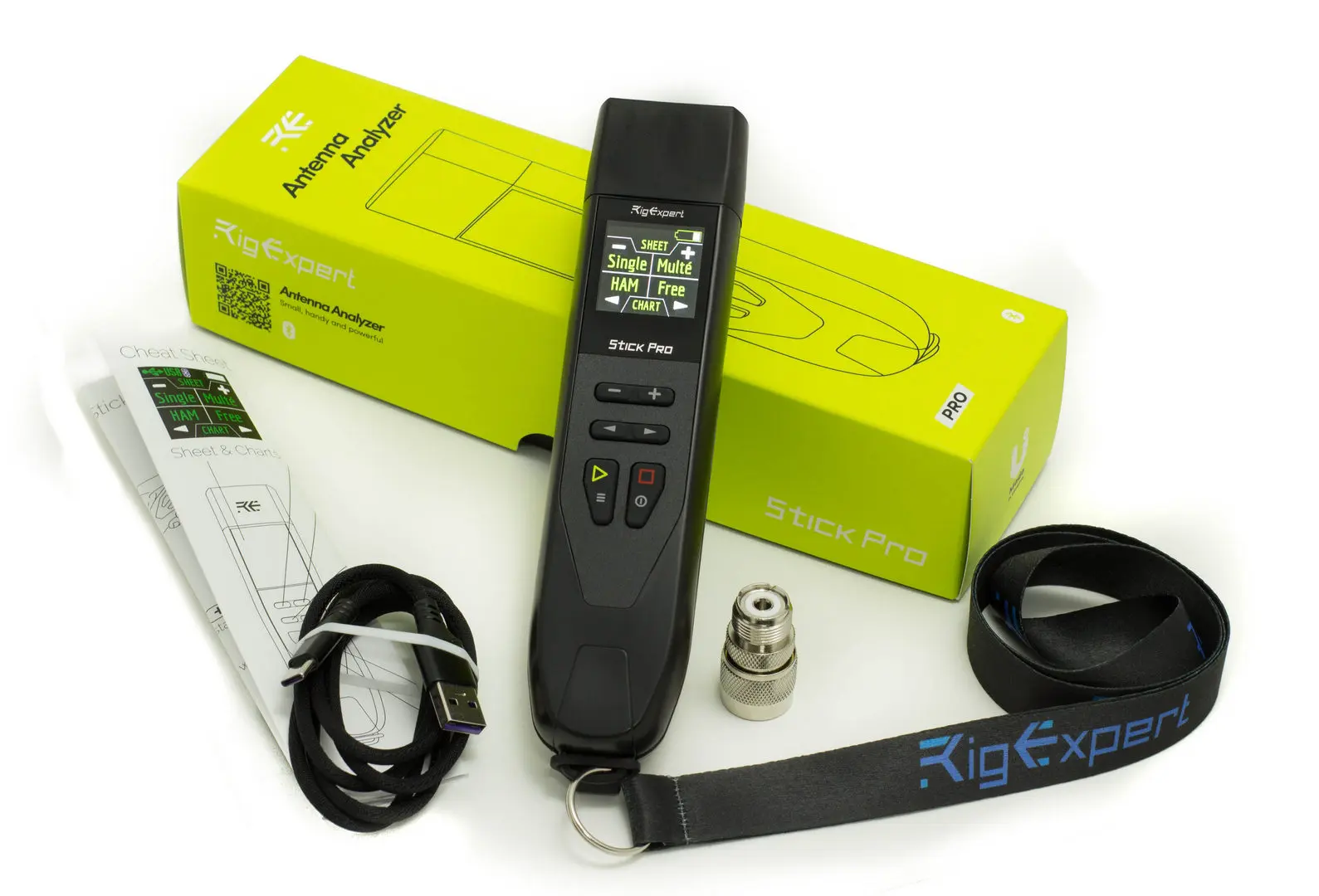

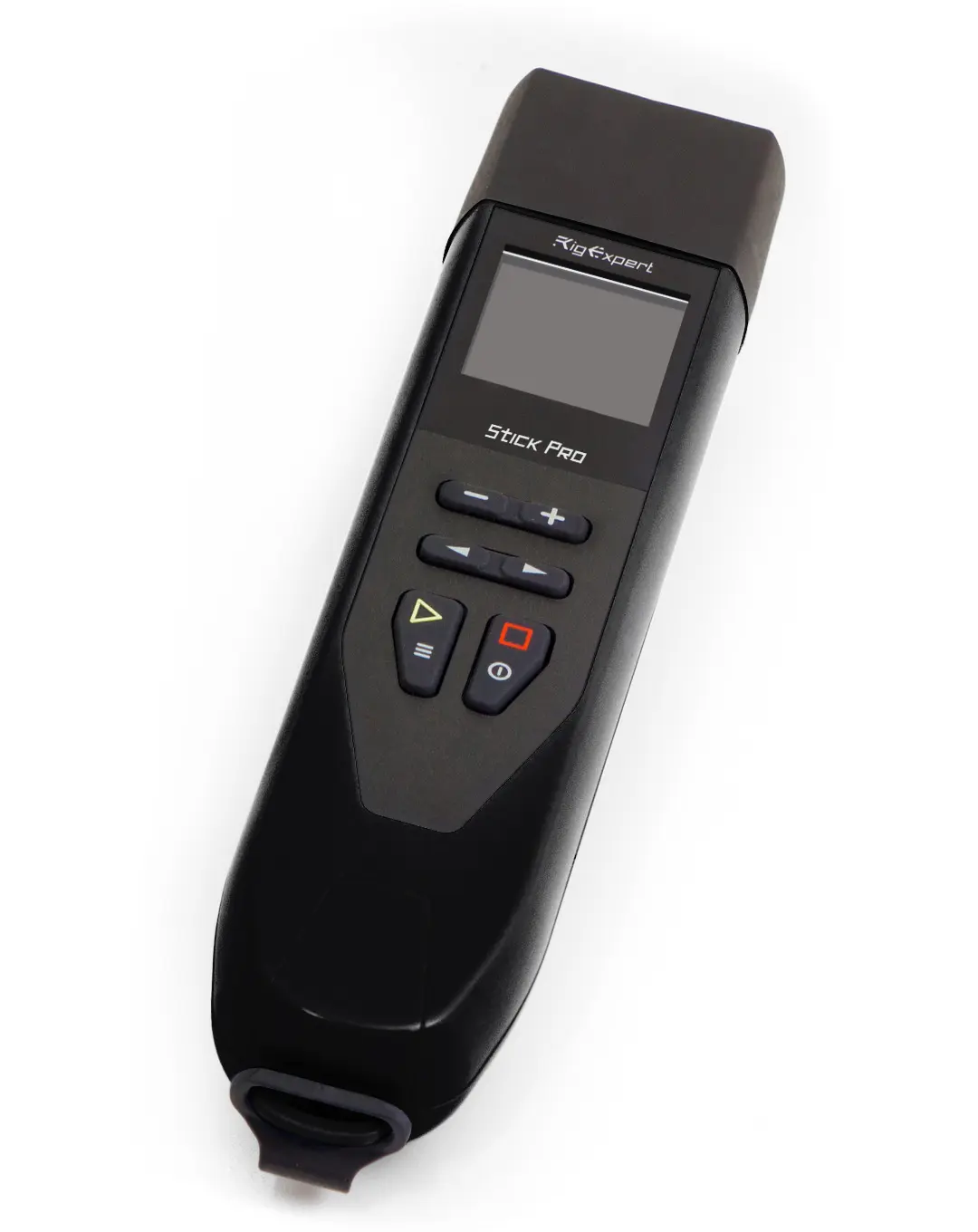

El analizador RigExpert Stick Pro de red vectorial es pequeño práctico y potente está diseñado para medir los parámetros más útiles de los sistemas de cable y antena en el rango de 100 kHz a 600 MHz.
En comparación con otros dispositivos, el RigExpert Stick Pro es un analizador de antenas y cables de última generación.
El dispositivo es ideal para uso en campo.
Características
Rango de frecuencia: 0.1 a 6000 MHz
Entrada de frecuencia: resolución de 1 KHz
Medición para sistemas de 25, 50, 75, 100, 150, 200, 300, 450 y 600 ohmios
Rango de medición SWR: 1 a 100 en modos numéricos, 1 a 10 en modos de gráfico
Rango R y X: 0 … 2000, -2000 … 2000
Modos de visualización:
SWR, pérdida de retorno, R, X, Z, L, C, Magnitud y ángulo de fase en una sola frecuencia.
Gráfico SWR, 100 puntos.
Gráfico SWR en bandas HAM fijas por regiones IARU, 100 puntos.
Modo Multé: para verificar su antena multibanda rápidamente.
Salida RF:
Tipo de conector: N (incluye adaptador a SO239 PL).
Forma de señal de salida: cuadrada, 0.1 a 230 MHz.
Potencia de salida: -10 dBm (a 50 ohmios de carga).
Alimentación:
Una batería de iones de litio de 3.7V, tipo 18650
Cuando el analizador está conectado a una PC o un adaptador de CC con toma USB, toma energía de estas fuentes
Interfaz:

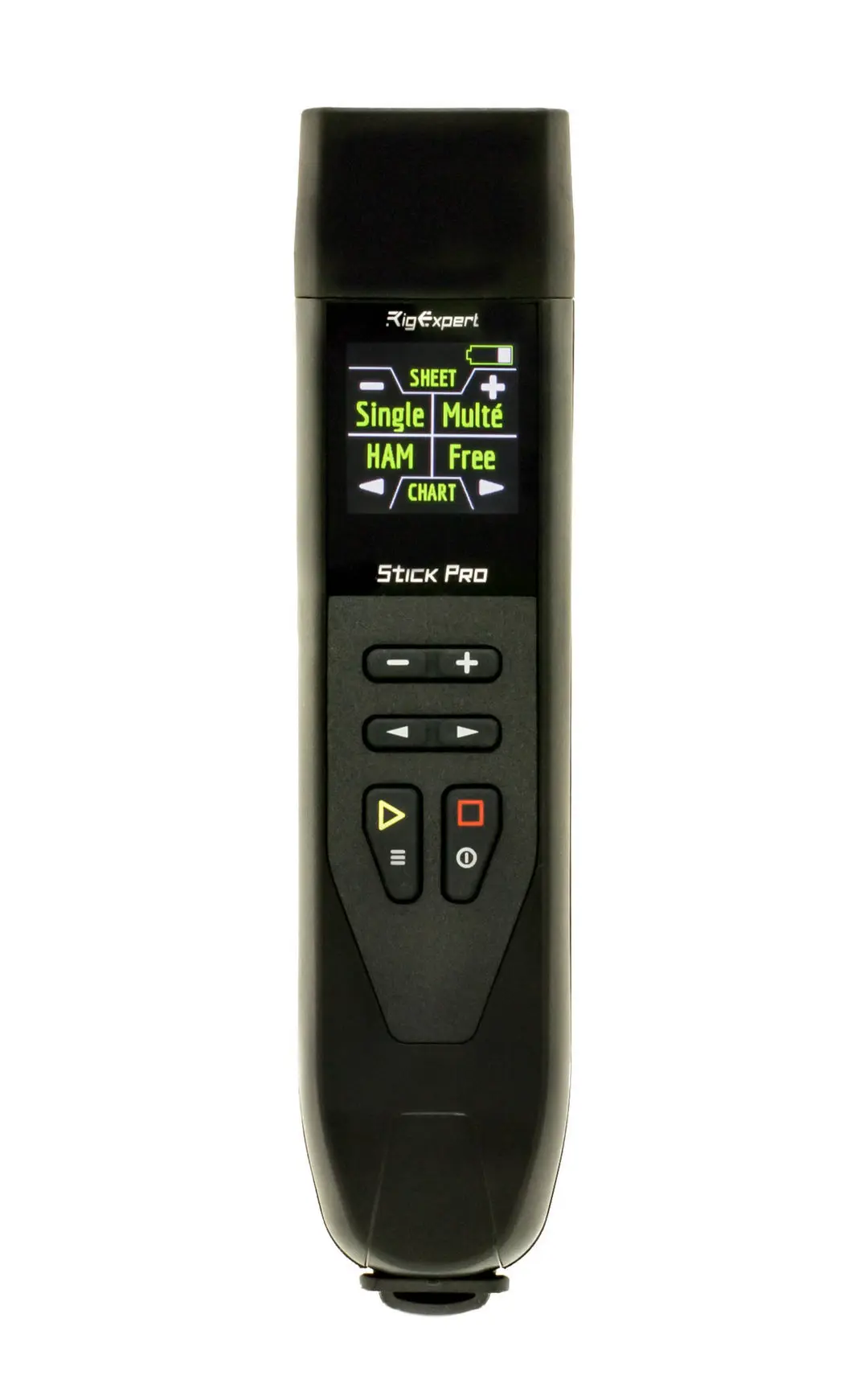

Pantalla color TFT 220×220
2 × 3 teclas en el teclado a prueba de agua
Menús en inglés y pantallas de ayuda
Conexión USB a ordenador
El analizador Stick 230, junto con AntScope para Android y IOS
funciona con teléfonos inteligentes y tabletas con Android versión 6 o superior.
Bluetooth: v.4.2 BLE monomodo, clase B
Dimensiones: 185 mm x 40 mm x 33 mm
Temperatura de funcionamiento: 0 … 40 °
Peso: 185b con batería
Garantía: 2 años
