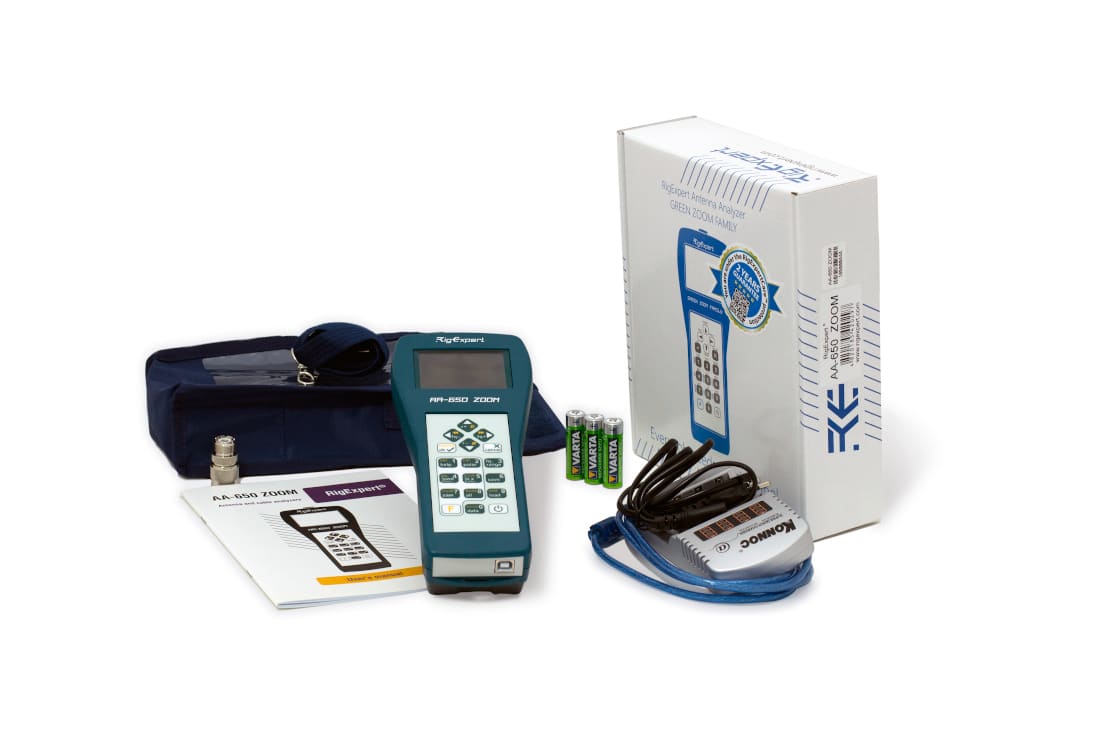

Aquest analitzador ha estat dissenyat per mesurar la ROE (SWR), les pèrdues de retorn i les del cable, així com altres paràmetres del cable coaxial i una antena al marge de freqüències de 100 kHz a 650 MHz.
El ZOOM incorporat proporciona unes gràfiques especialment efectives.
El reflectòmetre en el domini temporal permet localitzar errors a la línia de transmissió.
L’analitzador està equipat amb un mòdul Bluetooth de baix consum per proporcionar una connexió sense fils amb el seu portàtil, tauleta o mòbil intel·ligent.
Les tasques següents es fan molt fàcilment amb aquest analitzador:
- Comprovació ràpida de l’antena
- Ajustament de l’antena a ressonància
- Comparació de les característiques de l‟antena abans i després d‟un esdeveniment meteorològic.
- Preparar stubss coaxials i mesurar-ne els paràmetres.
- Comprovar els cables i els seus errors, mesurar-ne les pèrdues i la impedància característica
- Mesurar capacitats i inductàncies de càrregues reactives
Especificacions:
Marge de freqüències: de 0,1 a 650 MHz
Resolució freqüències: 1 kHz
Línies de transmissió de:
De 25, 50, 75, 100, 150, 250, 300, 450 i 600 Ω
Marge de ROE (SWR): 1 a 100 numèrica
1 a 10 en gràfica
Lectura de ROE (SWR): Numèrica o gràfica
Lectura R i X:
0 a +100.000 i de 0 a -100.000 Ω numèrica
0 a +1.000 i de 0 a -1.000 Ω en mode gràfic
Maneres de pantalla:
SWR (ROE): en una o múltiples freqüències
ROE i pèrdues de retorn, R, X, Z, L i C
Gràfica de ROE (SWR chart): de 20 i 500 punts
Gràfica de Smith: de 20 a 500 punts
Gràfica de pèrdues de tornada: 20 a 500 p.
Reflectòmetre al domini temporal (TDX o Time Domain Reflectometer)
Eines d’anàlisi de cables:
Càlcul de stubs
Longitud i factor de velocitat
Pèrdues al cable
Impedància característica
Calibratge: obert-curt-càrrega
Sortida de RF:
Connector: tipus N
Sortida de senyal: ona quadrada
Potència de sortida: -10 dBm (càrrega 50 Ω)
Fins a 165 MHz usant el 1er. harmònic i
de 165 a 650 MHz usant el 3er. harmònic
Alimentació:
Tres piles alcalines de tipus AA
Tres bateries recarregables NI-MH tipus AA
Ús continu màxim de 4 hores
Dos dies màxim en mode standby amb bateries a plena càrrega
Indefinidament si connectat a un PC oa un adaptador de 5 V de CC mitjançant cable USB.
Interfícies:
Pantalla TFT de 320 x 240 píxels.
Teclat numèric de 6 x 3 a prova d’aigua
Menús multilingües (espanyol) i pantalles de suport.
Connector USB per connectar a in ordinador personal
Bluetooth versió 4.2.LE
Dimensions: 100 X 230 X 55 MM
Temperatures: de 0º a 45º Celsius
Pes: 450 grams
Garantia: 2 anys
Fabricat a Ukrania
Descàrrega de: Actualitzacions
