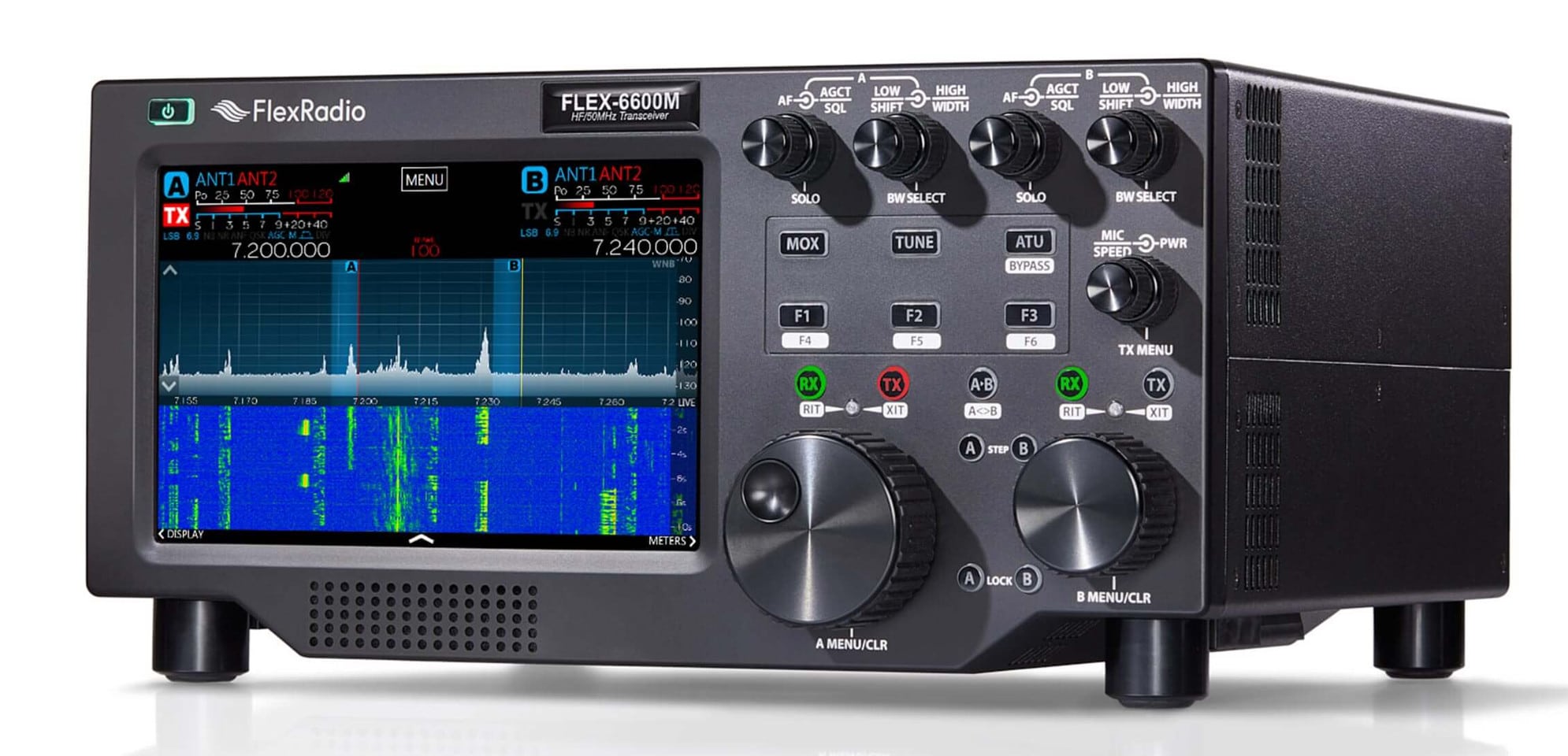

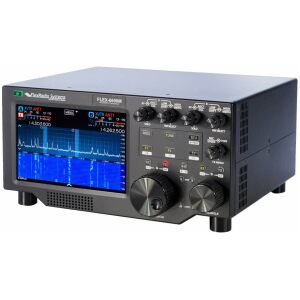

Transceptor FLEX 6600M

Tanto el FLEX-6600 como el FLEX-6600M le ofrecen la nueva y última tecnología SDR de muestreo directo al precio más competitivo para el operador más exigente en HF/50 MHz.

Ambos modelos comparten la posibilidad de observar varias bandas simultáneamente, con uno de los mejores ruidos de fase de todos los equipos actuales, filtros de paredes rectangulares que proporcionan una gran ventaja en el competitivo mundo del DX y de los concursos, mientras maximizan la satisfacción del operador casual. Mediante un PC, un portátil o un cliente Mac, podrá utilizar hasta cuatro pantallas panorámicas combinadas espectro/cascada y cuatro recepciones independientes de modalidad y banda, que revolucionarán su forma de contemplar las bandas, especialmente en modalidades digitales.

Los filtros súper rectangulares, las emisiones espurias ultra reducidas y la posibilidad de operar en full-duplex en dos antenas separadas, le permiten transmitir en una banda mientras escucha en otra sin ningún elemento auxiliar. Incluso puede activar la recepción síncrona diversificada cuando necesite escuchar señales muy débiles en medio del QRM. Si le añade el nuevo amplificador lineal de estado sólido PowerGenius de FlexRadio, podrá operar al límite legal y disponer de una estación completa SO2R (un operador dos transceptores), con tan solo un equipo, un amplificador y tres cables de interconexión, a la mitad del coste y la complejidad anteriormente necesarios.

EL equipo FLEX-6600M pone al alcance de sus dedos los controles más utilizados. Todos los controles disponen de etiquetas muy claras que facilitan su manejo y han sido diseñados para minimizar los movimientos de la mano en las operaciones más habituales. Los controles más raramente utilizados se encuentran accesibles mediante una gran pantalla táctil que evita la complejidad de los botones y menús multifunción de los transceptores clásicos. Como todos los modernos smartphones y tabletas, la pantalla táctil consiste en un gran display LCD capacitivo que permite el desplazamiento lateral, expansión y encogido (zooming) a voluntad y le muestra todos los menús. Los controles del FLEX-6600M han sido diseñados para proporcionar la máxima funcionalidad en la operativa más exigente, incluyendo la operación SO2R, Run, S&P y la participación en concursos en la modalidad multioperador.

SmartLink incluida en SmartSDR,Por fin , la operación remota es fácil y funciona. No hay cajas que comprar, VPN complicado de configurar, no escritorio remoto, no requiere ordenador, y no hay complejidad.

• Operación Remota Nativa: utilizando Maestro, PC, Laptop, iPad o iPhone
• Arquitectura SDR: muestreo directo
• Receptores independientes de alto rendimiento: Cuatro (4)
• Rango dinámico de mezcla recíproca (RMDR): 116dB
• Unidades de captura espectral (digitalizadores): Dos (2)
• Recepción de Diversidad con Antenas Separadas: Sí
• Un solo operador de dos radios (SO2R) con un FLEX-6600: Sí
• Filtros preselectores de 7º orden en las bandas de concurso; 3er orden en las bandas restantes
• Ancho de banda máximo de Panadapter: 14 MHz
• Controles ergonómicos táctiles con interfaz de pantalla táctil
• Pantalla integrada: Pantalla IPS de 1920×1200 de 8 pulgadas
• Pantalla externa: 1920×1200 WUXGA a través de la interfaz HDMI
• Conectores de antena: SO-239×2; XVTR-BNCx2, RX-IN-BNCx2
• Cobertura de banda ancha: 30 kHz – 54 MHz
• Cobertura de frecuencia de transmisión: bandas aficionadas de 160-6m, salida nominal de 100W
• Transverter IF Cobertura de frecuencia: 100 kHz – 54 MHz
• Funcionamiento dúplex completo: Sí
• Canales de intercambio de audio digital (DAX): Cuatro (4)
• DAX IQ Canales / ancho de banda por canal (DAXIQ): Cuatro (4)

TABLA COMPARATIVA
	FLEX-6400	FLEX-6400M	FLEX-6600	FLEX-6600M	FLEX-6700
100W Potencia de salida en las bandas de 160-6m
Numero maximo de Adaptadores panorámicos y Receptores	2	2	4	4	8
Rango dinámico de mezcla recíproca (RMDR)	115 dB	115 dB	115 dB	115 dB	116 dB
ADC Muestreo	122.88 Msps	122.88 Msps	245.76 Msps	245.76 Msps	245.76 Msps
Filtros Preselectores	3rd Order	3rd Order	7th Order	7th Order	3rd Order
Ancho adaptador Panorámico	7 MHz	7 MHz	14 MHz	14 MHz	14 MHz
Acoplador de antena automático	opcional	opcional
Modos digitales, sin cables y/o interfaces
Modo FullDuplex
Operación remota WAN
Maestro, PC, MAC y iPAD
Entrada para referencia externa de 10MHz
Entradas de solo recepción y transverters	2	2	4	4	3
Oscilador disciplinado por GPS	opcional	opcional	opcional	opcional	opcional
Recepción en diversidad
Único operador 2 radios SO2R
Entrada de audio balanceada (XLR/TRS)
RX/TX 2m (144Mhz) (5dBm de potencia de salida)
Resolución pantalla integrada		1920×1200		1920×1200
Tamaño pantalla integrada		8 in		8 in
Pantalla táctil		Capacitive		Capacitive
Salida HDMI (monitor externo)

Características:

Especificaciones del receptor

Arquitectura del receptor: muestreo digital directo
Unidades de captura espectral (digitalizadores): dos (2)
Receptores slices: cuatro (4)
Resolución ADC: 16 bits
Tasa de muestreo de ADC: 245.76 Msps
Cobertura de frecuencia de banda ancha: 30 kHz – 54 MHz
Canales DAX IQ / Ancho de banda por canal: Cuatro (4)
Canales de audio DAX: cuatro (4)
Cobertura de preselector de banda amateur: séptimo orden en bandas de concurso; 3er orden en restante
Rango dinámico de mezcla recíproca de 1/2 kHz (RMDR): 110/116 dB
Especificaciones de visualización de espectro / cascada
Pantallas de espectro de alta resolución máxima: cuatro (4)
Ancho de banda de Panadapter: 1.2 kHz – 14 MHz
Rango dinámico del espectro (zoom máximo):> 155 dB
Ancho de banda de resolución del espectro (min): 1.6 Hz
Tamaño de pantalla del panel táctil integrado (diagonal) 1: 8 «(20,3 cm)
Resolución de pantalla integrada 1: 1920×1200
Resolución de pantalla externa / Conexión1: 1920×1200 / HDMI

Especificaciones del transmisor

Arquitectura del transmisor: conversión ascendente digital directa
Sistema de modulación: baja potencia digital a frecuencia portadora
Potencia de salida RF: 1-100W nominal SSB, CW, FM, RTTY, digital; 1-25 W nominal AM
Cobertura de banda aficionada a potencia nominal: 160m – 6m
Transverter IF Potencia de salida: +0 dBm Típico; +10 dBm máx.
Transversor SI Cobertura de frecuencia: 100 kHz – 54 MHz
Canal de transmisión DAX: sí
Supresión armónica: <-60 dBc típico
Ancho de banda de transmisión: predeterminado 100-2900 Hz (variable 50-10000 Hz)
Conector de micrófono: Pseudo balanceado 1/8 «TRS
Impedancia del micrófono: 600 ohmios nominales (200-10kΩ)

Especificaciones del sintonizador de antena integrado

Margen de ajuste: 80m – 10m: Opcional, 8.3 Ohms – 300 Ohms
Margen de ajuste: 160 y 6 m: opcional, 16,7 ohmios – 150 ohmios

Especificaciones generales

Puertos USB 2.0 (control periférico): dos (2)
Estabilidad interna del reloj de referencia de 10 MHz: 0.5ppm TCXO (0-50C)
Modos de emisión: USB, LSB, CW, RTTY2, AM, AM síncrono, FM, NFM, DFM, FreeDV2
Resolución de frecuencia: 1 Hz min.
Conectores de antena: SO-239×2, BNC XVTRx2, BNC RX-INx2
Impedancia de antena (sin sintonizador): 50 ohmios no balanceada

Eléctrico

Requisitos de la fuente de alimentación: + 13.8V DC nominal ± 15%
Consumo (recepción / transmisión máx.): 2.0A / 23A @ 13.8V

Mecánico

Altura: 6.74 «(17.1 cm) con pies
Ancho: 14.0 «(35. cm)
Profundidad: 13.25 «(33.7 cm)
Temperatura de funcionamiento: 0 a +50 grados C; +32 a +122 grados F

Incluye manual en español

Opciones

Oscilador disciplinado GPS; 5×10-12 durante 24 horas
Banco de filtros de cobertura MARS / CAP
Módulo ThumbDV para modo D-Star

CATALOGO EQUIPOS FLEXRADIO

Las especificaciones están sujetas a cambios sin previo aviso.
