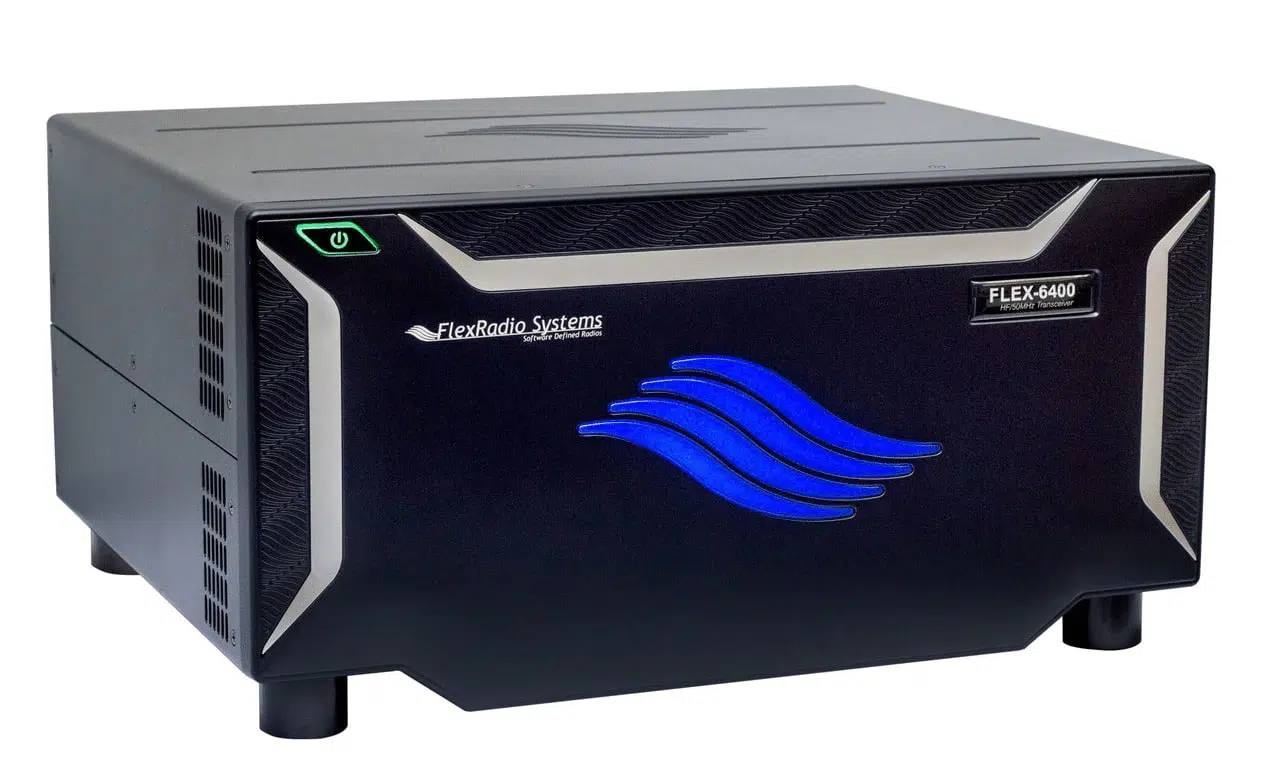

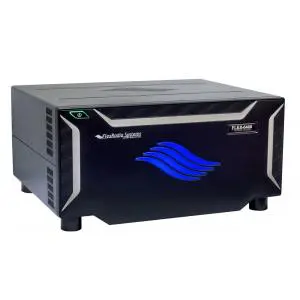

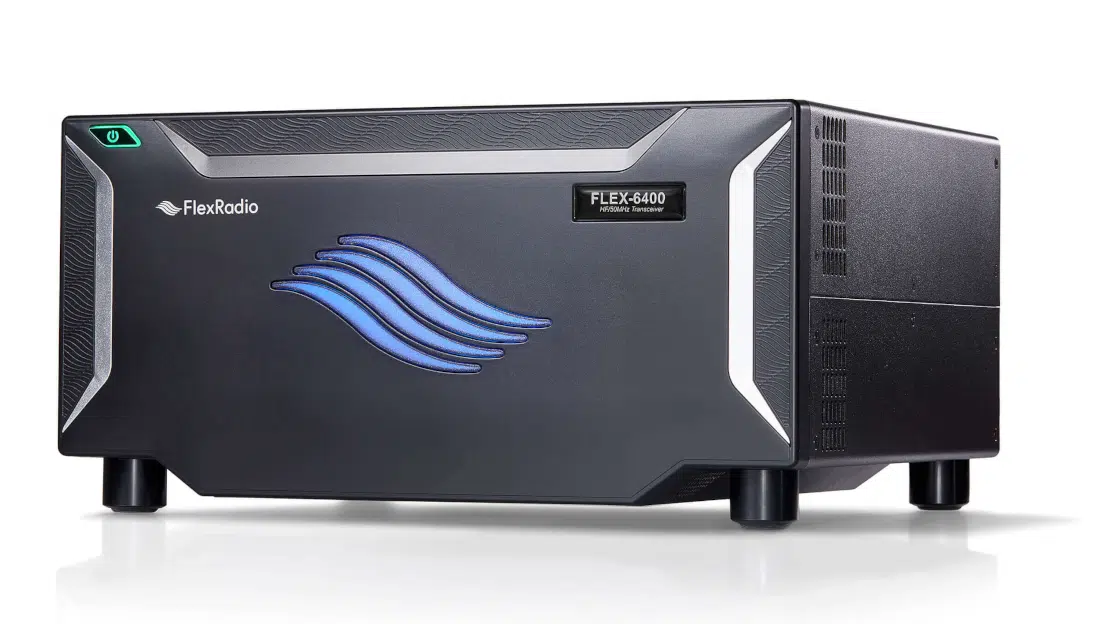

Transceptor FLEX 6400

Tanto el FLEX-6400 como el FLEX-6400M le ofrecen la nueva y última tecnología SDR de muestreo directo a un precio económico al alcance del operador medio en HF/50 MHz, y proporcionan unas prestaciones excelentes para la caza del DX y los concursos.

El modelo FLEX-6400 ha sido diseñado para el radioaficionado que pretende operar exclusivamente su equipo como un servidor, al que accede mediante un PC, un portátil, un Maestro o un MAC u otro cliente con iOS, ya sea de modo local o remoto. Ambos modelos comparten la posibilidad de observar varias bandas simultáneamente, con uno de los mejores ruidos de fase de todos los equipos actuales, filtros de paredes rectangulares y una calidad de audio legendaria que le permitirá explotar al máximo las posibilidades de cualquier modo y estilo operativo.

Con un PC, un portátil o un cliente Mac, podrá utilizar hasta dos pantallas combinadas espectro/cascada de hasta 7 MHz de ancho y receptores independientes que revolucionarán su visión de las bandas. Esos dos receptores pueden ser activados simultáneamente en cualquier banda y modalidad, permitiendo un QSY instantáneo entre los dos VFOS. Las modalidades digitales son todo un sueño que no necesita ni tarjetas de sonido, ni cables o ni cajas de interconexión.

SmartLink incluida en SmartSDR, Por fin , la operación remota es fácil y funciona. No hay cajas que comprar, VPN complicado de configurar, no escritorio remoto, no requiere ordenador, y no hay complejidad.

Operación Remota Nativa: Usando Maestro, PC, Laptop, iPad o iPhone
Arquitectura SDR: muestreo directo
Rango dinámico de mezcla recíproca (RMDR): 116dB
Receptores independientes de alto rendimiento: Dos (2)
Ancho de banda máximo del Panadapter: 7 MHz
Conectores de antena: SO-239×2, BNC XVTRx1, BNC RX-INx1
Cobertura de banda ancha: 30 kHz – 54 MHz
Cobertura de frecuencia de transmisión: bandas aficionadas de 160-6m, salida nominal de 100W
Transverter FI Cobertura de frecuencia: 100 kHz – 54 MHz
Funcionamiento dúplex completo: Sí
Canales de intercambio de audio digital (DAX): Dos (2)
DAX IQ Canales / ancho de banda por canal (DAXIQ): Dos (2)

TABLA COMPARATIVA
	FLEX-6400	FLEX-6400M	FLEX-6600	FLEX-6600M	FLEX-6700
100W Potencia de salida en las bandas de 160-6m
Numero maximo de Adaptadores panorámicos y Receptores	2	2	4	4	8
Rango dinámico de mezcla recíproca (RMDR)	115 dB	115 dB	115 dB	115 dB	116 dB
ADC Muestreo	122.88 Msps	122.88 Msps	245.76 Msps	245.76 Msps	245.76 Msps
Filtros Preselectores	3rd Order	3rd Order	7th Order	7th Order	3rd Order
Ancho adaptador Panorámico	7 MHz	7 MHz	14 MHz	14 MHz	14 MHz
Acoplador de antena automático	opcional	opcional
Modos digitales, sin cables y/o interfaces
Modo FullDuplex
Operación remota WAN
Maestro, PC, MAC y iPAD
Entrada para referencia externa de 10MHz
Entradas de solo recepción y transverters	2	2	4	4	3
Oscilador disciplinado por GPS	opcional	opcional	opcional	opcional	opcional
Recepción en diversidad
Único operador 2 radios SO2R
Entrada de audio balanceada (XLR/TRS)
RX/TX 2m (144Mhz) (5dBm de potencia de salida)
Resolución pantalla integrada		1920×1200		1920×1200
Tamaño pantalla integrada		8 in		8 in
Pantalla táctil		Capacitive		Capacitive

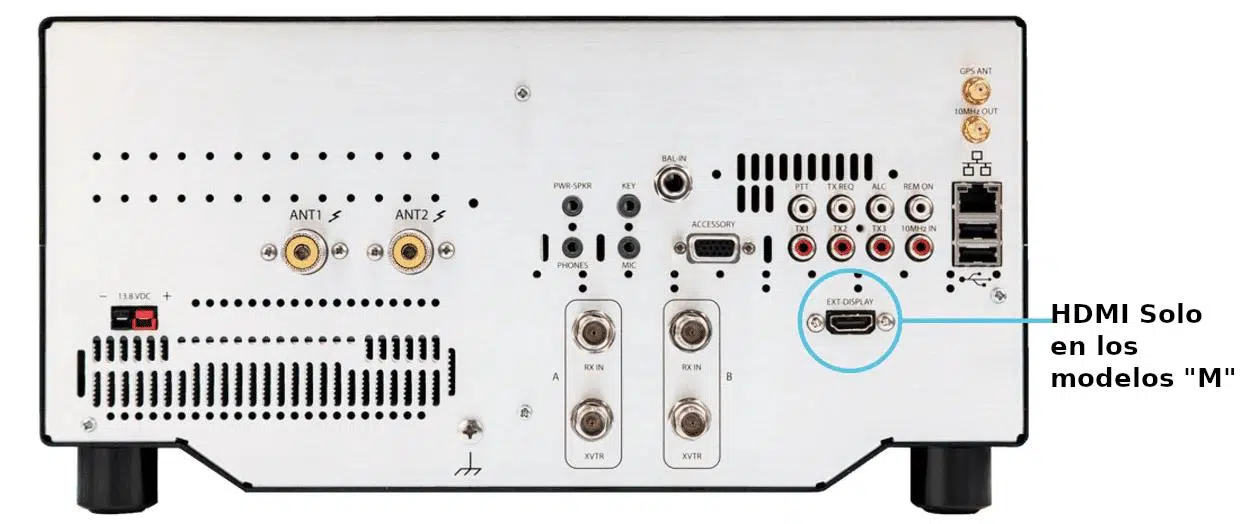

Salida HDMI (monitor externo)

Características:

Especificaciones del receptor

Arquitectura del receptor: muestreo digital directo
Unidades de captura espectral (digitalizadores): uno (1)
Receptores de «slices» máxima: dos (2)
Resolución ADC: 16 bits
Tasa de muestreo de ADC: 122.88 Msps
Cobertura de frecuencia de banda ancha: 30 kHz – 54 MHz
Canales DAX IQ / ancho de banda por canal: dos (2)
Canales de audio DAX: dos (2)
Cobertura de preselector de banda amateur: tercer orden
Rango dinámico de mezcla recíproca de 1/2 kHz (RMDR): 110/116 dB

Especificaciones de visualización de espectro / cascada

Pantallas de espectro de alta resolución máxima: dos (2)
Ancho de banda de Panadapter: 5 kHz – 7 MHz
Rango dinámico del espectro (zoom máximo):> 145 dB
Ancho de banda de resolución del espectro (min): 5.85 Hz
Tamaño de pantalla del panel táctil integrado (diagonal) 1: 8 «(20,3 cm)
Resolución de pantalla integrada 1: 1920×1200
Resolución de pantalla externa / Conexión1: 1920×1200 / HDMI

Especificaciones del transmisor

Arquitectura del transmisor: conversión ascendente digital directa
Sistema de modulación: baja potencia digital a frecuencia portadora
Potencia de salida RF: 1-100W nominal SSB, CW, FM, RTTY, digital; 1-25 W nominal AM
Cobertura de banda aficionada a potencia nominal: 160m – 6m
Transverter IF Potencia de salida: +0 dBm Típico; +10 dBm máx.
Transversor SI Cobertura de frecuencia: 100 kHz – 54 MHz
Canal de transmisión DAX: sí
Supresión armónica: <-60 dBc típico
Ancho de banda de transmisión: predeterminado 100-2900 Hz (variable 50-10000 Hz)
Conector de micrófono: Pseudo balanceado 1/8 «TRS
Impedancia del micrófono: 600 ohmios nominales (200-10kΩ)

Especificaciones opcionales del sintonizador de antena

Margen de ajuste:  80m – 10m: Opcional, 8.3 Ohms – 300 Ohms
Margen de ajuste: 160 y 6 m: opcional, 16,7 ohmios – 150 ohmios

Especificaciones generales

Puertos USB 2.0 (control periférico): dos (2)
Estabilidad interna del reloj de referencia de 10 MHz: 0.5ppm TCXO (0-50C)
Modos de emisión: USB, LSB, CW, RTTY (*), AM, Synchronous AM, FM, NFM, DFM, FreeDV2
Resolución de frecuencia: 1 Hz min.
Conectores de antena: SO-239×2, BNC XVTRx1, BNC RX-INx1
Impedancia de antena (sin sintonizador): 50 ohmios no balanceada

Eléctrico

Requisitos de la fuente de alimentación: + 13.8V DC nominal ± 15%
Consumo de corriente (recepción / transmisión máx.): 1.7A / 23A @ 13.8V

Mecánico

Altura: 6.74 «(17.1 cm) con pies
Ancho: 14.0 «(35. cm)
Profundidad: 13.25 «(33.7 cm)
Temperatura de funcionamiento: 0 a +50 grados C; +32 a +122 grados F

Opciones

Unidad de sintonización de antena (ATU); 3: 1 SWR
Oscilador disciplinado GPS; 5×10-12 durante 24 horas
Banco de filtros de cobertura MARS / CAP
Módulo ThumbDV para modo D-Star

(*) RTTY y otros modos digitales requieren software de terceros a través de canales DAX.

Incluye manual en español

Folleto

SmartLink

Guía rapida

Manual N1MM Programa de concursos.

CATALOGO EQUIPOS FLEXRADIO
