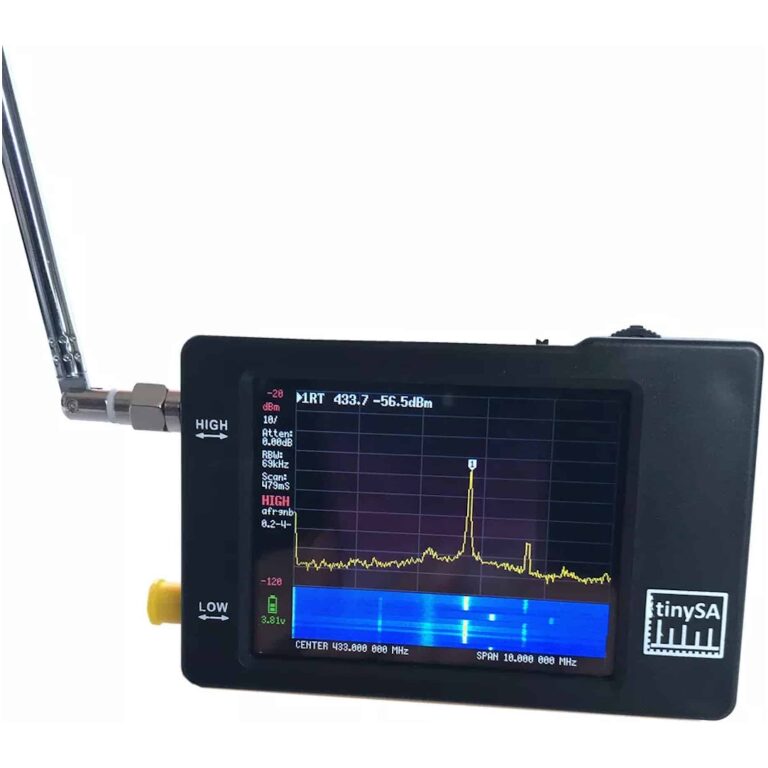

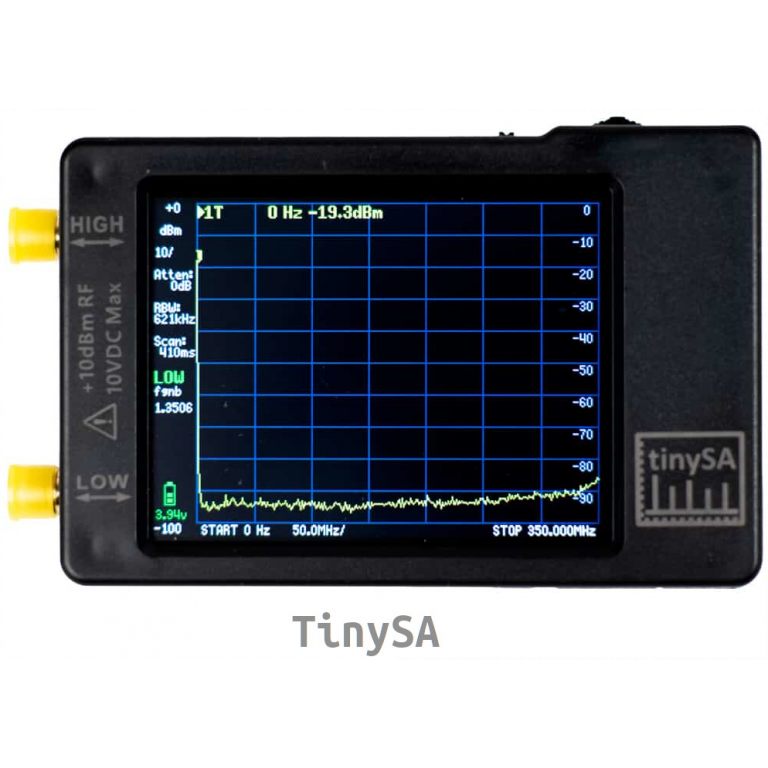

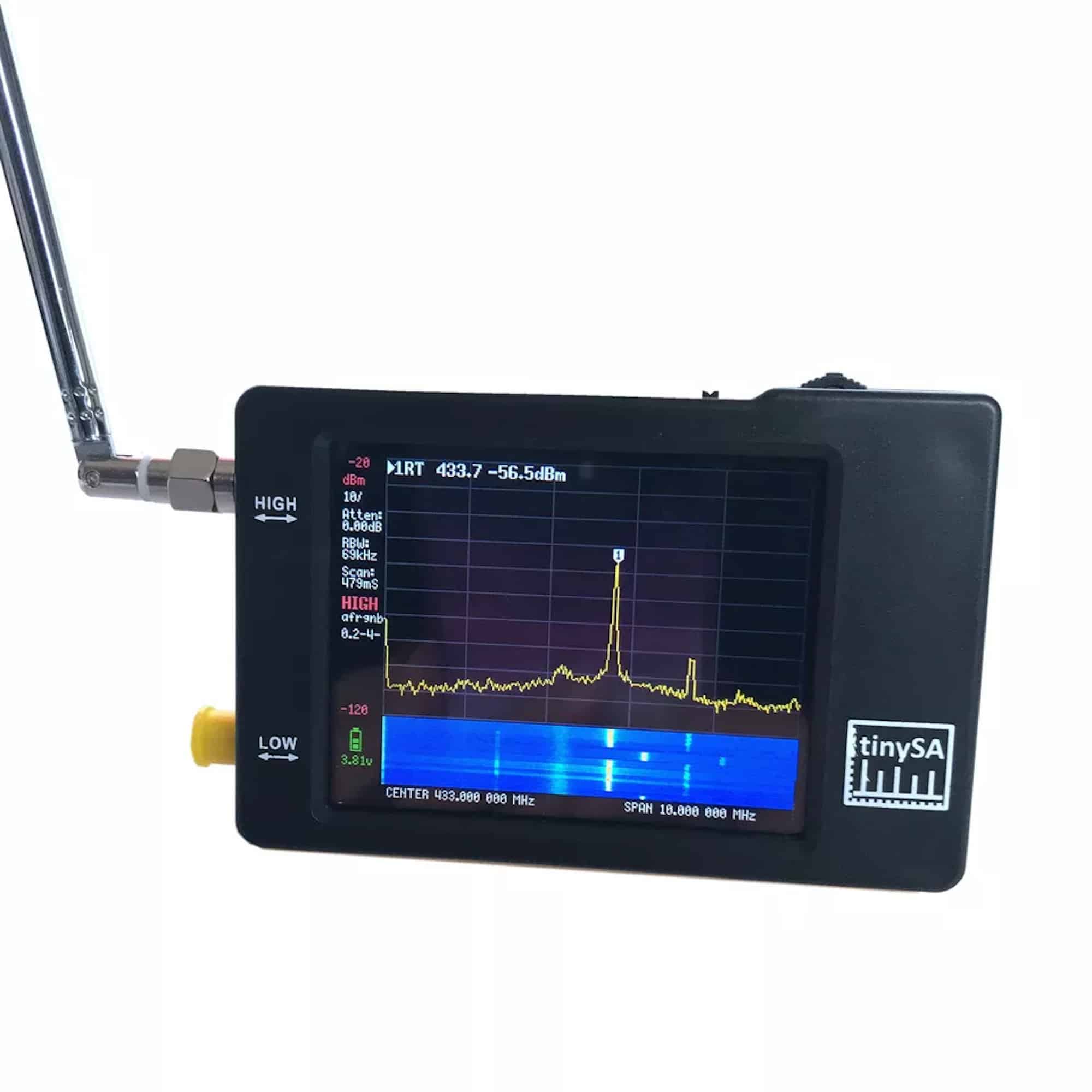

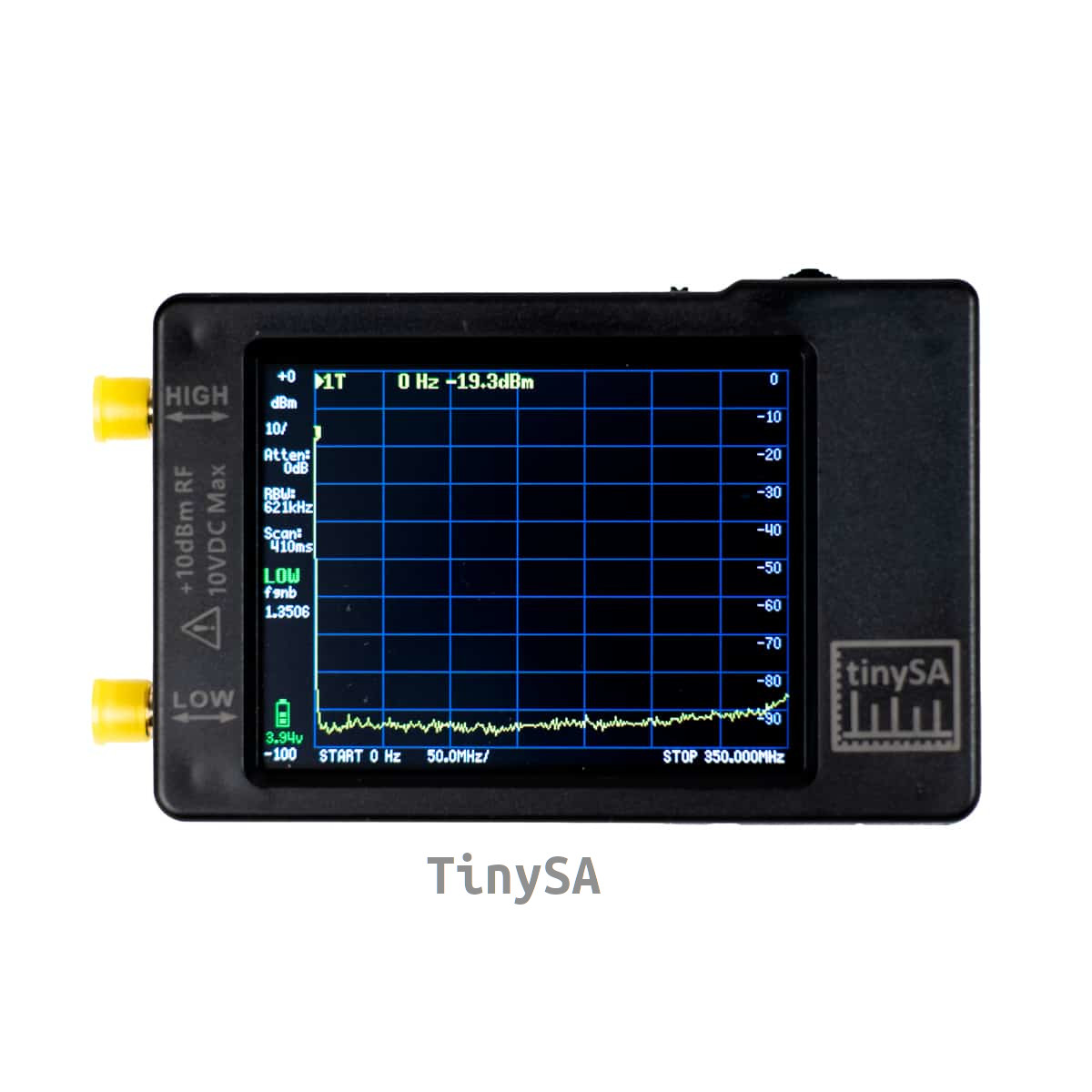

Analizador de espectro y generador de señal
portátil de 100Khz a 960 MHz
-Pantalla de color táctil de 2.8″ 320×240 pixels
-2 entradas 0,1 Mhz a 350 Mhz y de 240 Mhz 960 Mhz
-Generador de señal de 0,1 Mhz 350 Mhz y de 240 Mhz a 960 Mhz
-Dimensiones: 90x60x11 mm
–tinySA wiki!
Producto original No copia
Especificación de modo de entrada baja:
* Rango de frecuencia de entrada de 100kHz a 350MHz
* Impedancia de entrada 50 ohm cuando la atenuación de entrada se establece en 10dB o más.
* Atenuación de entrada manual y automática seleccionable entre 0dB y 31dB en pasos de 1 dB.
* Nivel máximo de entrada absoluto sin atenuación de + 10dBm
* Potencia máxima de entrada absoluta con atenuación de 30dB de + 20dBm para un período corto.
* Punto de interceptación de entrada de productos de modulación de tercer orden (IIP3) con atenuación de 0dB de + 15dBm
* Punto de compresión de 1dB A + 2dBm con atenuación de 0dB
* Resolución del detector de potencia de 0,5 dB y linealidad versus frecuencia de +/-1dB
* Precisión absoluta del nivel de potencia después de la calibración del nivel de potencia de +/- 1dB
* Señal discernible más baja usando un ancho de banda de Resolución de 30kHz de-102dBm
* Precisión de frecuencia igual al ancho de banda de resolución seleccionado
* Ruido de fase de-90dB/Hz a 100kHz offset y-115dB/Hz a 1MHz offset
* Rango dinámico libre de espolones cuando se usa un ancho de banda de 30kHz de 70dB
* Filtros de resolución seleccionables manualmente de 3, 10, 30, 100, 300, 600kHz. Selección automática de uno de los filtros de Resolución 57.
* Resolución en pantalla de 145 o 290 puntos de medición.
* Velocidad de escaneo de más de 1000 puntos/segundo usando filtros de mayor resolución.
* Optimización automática de los puntos de escaneo reales para garantizar la cobertura de todo el rango de escaneo independientemente del ancho de banda de resolución elegido
* Opción de supresión espuela para evaluar si ciertas señales se generan internamente o están realmente presentes en la señal de entrada.
Especificaciones del modo de entrada alta:
* Rango de frecuencia de entrada de 240MHz a 960MHz
* Como no hay señales fuertes de filtro de banda de entrada fuera del rango de 240MHz a 960MHz, puede causar distorsión de las señales de banda in
* Nivel máximo de entrada absoluto sin atenuación de + 10dBm
* Punto de intercepción de entrada de productos de modulación de tercer orden (IIP3) de-5dBm
* Punto de compresión de 1dB at -6dBm con atenuación de 0dB
* Resolución del detector de potencia de 0,5 dB y linealidad versus frecuencia de +/-1dB
* Precisión absoluta del nivel de potencia después de la calibración del nivel de potencia de +/- 1dB
* Señal discernible más baja usando un ancho de banda de Resolución de 30kHz de-115dBm
* Precisión de frecuencia igual al ancho de banda de resolución seleccionado
* Rango dinámico libre de espolones cuando se usa un ancho de banda de 30kHz de 50dB
* Filtros de resolución seleccionables (automáticos y manuales) de 3, 10, 30, 100, 300 y 600kHz
* Atenuador de entrada opcional dependiente de la frecuencia de 25dB a 40dB. El error de nivel de potencia con este atenuador activado aumenta a +/- 15dB
* Resolución en pantalla de 145 o 290 puntos de medición.
* Velocidad de escaneo de más de 1000 puntos/segundo usando filtros de mayor resolución.
* Optimización automática de los puntos de escaneo reales para garantizar la cobertura de todo el rango de escaneo independientemente del ancho de banda de resolución elegido
Especificaciones del modo de salida baja:
* Salida sinusal con armónicos por debajo de-40dB de lo fundamental
* Rango de frecuencia de salida de 100kHz a 350MHz
* Nivel de salida seleccionable en pasos de 1dB entre-76dbm y-6dBm
* AM opcional, FM estrecha y amplia modulación FM o barrido lento sobre la frecuencia seleccionable.
Especificaciones del modo de salida alta:
* Salida de onda cuadrada
* Rango de frecuencia de salida de 240MHz a 960MHz
* Nivel de salida seleccionable en incrementos variables entre-38dBm y + 13dBm
* Modulación FM estrecha y amplia opcional o barrido lento sobre la frecuencia seleccionable.
Especificaciones del generador de referencia:
* Salida de onda cuadrada opcional con at -25dBm fundamental conectado a una alta entrada/salida.
* La frecuencia se puede configurar en 1MHz, 2MHz, 4MHz, 10MHz, 15MHz o 30MHz.
Especificaciones de la batería:
* Tiempo de carga máximo 1 hora en Puerto USB mínimo de 500mA o cargador USB
* Funcionamiento con batería completamente cargada durante al menos 2 horas
Información :
