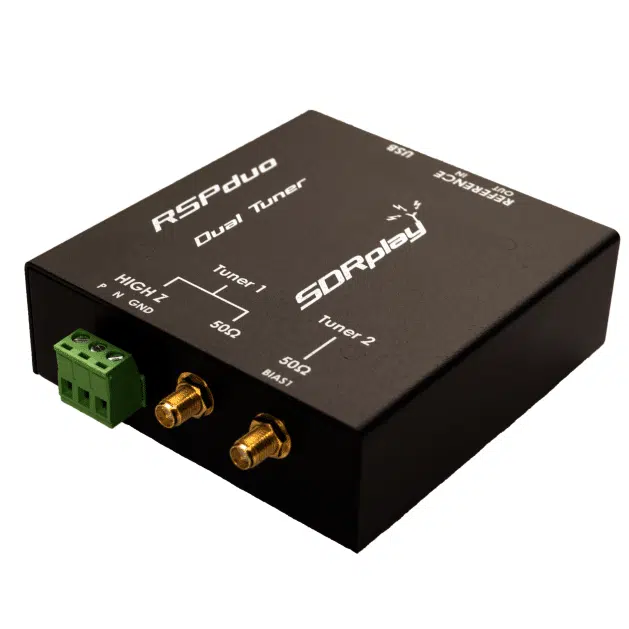

SDRplay RSPduo
SDR de 14 bits de doble banda
Es un SDR de 14 bits de doble banda de amplio rendimiento con doble sintonizador que cubre todo el espectro de RF de 1 kHz a 2 GHz, lo que proporciona 10MHz de visibilidad del espectro.
Combinado con el software ‘SDRuno’ suministrado por SDRplay usted puede monitorizar simultáneamente dos bandas de espectro de 2MHz completamente separadas entre 1kHz y 2GHz.
El RSPduo proporciona tres entradas de antena seleccionables por software, y funciones de sincronización ideales para aplicaciones industriales, científicas y educativas.
Todo lo que necesita es un PC y una antena para proporcionar una excelente funcionalidad de receptor de comunicaciones.
Una documentada API permite a los desarrolladores crear nuevas nuevas aplicaciones. alrededor de la plataforma.
Software multiplataforma SDRconnect
- Windows 10 o posterior (No funciona en Win 8/7/Xp etc..)
- Linux Ubuntu 22.04LTS o posterior
- Linux ARM64 (aarch64) – Raspberry Pi OS (64bit)
- MacOS x64 – 10.15 (Catalina) y posteriores
- MacOS ARM64 (Apple Silicon) – 13.0 (Ventura) y posteriores
Función de recepción en diversidad y reducción de ruido. (2 antenas)
l sintonizador dual proporciona cobertura independiente de 1kHz a 2GHz usando 2 entradas de antena simultáneameas
ADC de 14 bits
Ancho de banda visible de hasta 10MHz (modo de sintonizador único) o 2 segmentos de espectro de 2MHz (modo de sintonizador doble)
3 puertos de antena seleccionables por software (entrada balanceada / no balanceada de alta impedancia de 2 x 50Ω y 1 x 1kΩ)
Puerto de antena de alta impedancia (1kHz a 30MHz) con filtro de rechazo OM seleccionable y elección de 2 filtros de preselección
Filtros de rechazo de banda de AM / FM y DAB seleccionables por software para los puertos de antena de 2 SMA (1kHz a 2 GHz)
La entrada y salida de reloj externo permite una sincronización fácil con múltiples RSP o reloj de referencia externo
Se alimenta con el cable USB tipo B simple
Incorpora 11 filtros de preselección de alta selectividad, en las 2 entradas.
Preamplificador seleccionable por software
Fuente de alimentación BiasT para alimentar LNA montado en antena
Robusta caja de acero pintada de negro.
SDRuno-World Class SDR software para Windows
El procesamiento simultáneo de 2 antenas permite la búsqueda de direcciones, la diversidad y las aplicaciones de reducción de ruido
Ideal para recepción de dúplex completo en banda cruzada, p. Ejemplo. HF + VHF o VHF + UHF
Recepción simultánea Dump1090 y VHF ATC
Monitoreo simultáneo y grabación de 2 bandas ISM
Cubre todas las frecuencias desde 1kHz hasta VLF, LF, MW, HF, VHF, UHF y banda L hasta 2GHz, continuo
Reciba, monitoree y grabe hasta 10MHz de espectro a la vez (en modo 1 receptor)
Entrada y salida de reloj externo para sincronización o conexión al reloj de referencia GPS
Excelente rango dinámico
Funciona con software SDR basado en EXTIO (disponible a mediados de 2018)
Software actualizable para estándares futuros
documentada API permite a los desarrolladores crear nuevas aplicaciones. alrededor de la plataforma.
Calibrado S / potencia de RF y medición de SNR con SDRuno (incluido el registro de datos en la capacidad de archivos .CSV)
Ideal para monitoreo portátil de bandas ISM / IoT / telemetría <2GHz
Especificaciones:
General:
Peso: 315g
Tamaño: 95 mm x 80 mm x 30 mm
Consumo:
Sintonizador individual: 180 mA (excepto Bias T)
Ambos sintonizadores: 280 mA (sin Bias T)
Rango de frecuencia:
Cobertura continua de 1kHz a 2GHz
Conectividad:
Toma USB 2.0 (alta velocidad) tipo B
Características de la entrada coaxial del sintonizador 1
1kHz a 2 GHz
Impedancia de entrada de 50Ω
Conector hembra SMA
Conector alta Impedancia:
Operación de 1kHz a 30MHz
Impedancia de entrada de 1 kΩ (balanceada)
Conector de tornillo enchufable (se suministra el conector CTB9208 / 3)
Características de la entrada coaxial del sintonizador 2
1kHz – operación de 2GHz
Impedancia de entrada de 50Ω
Conector hembra SMA
Salida de 4.7V DC seleccionable (ver Bias T)
Reloj de referencia de entrada y salida
E / S de reloj de referencia externo (24MHz)
Conector hembra MCX
Características de ADC
Frecuencia de muestreo 2 – 10.66MSP
ADC nativo de 14 bits (2 – 6.048MSPS)
12 bits (6.048 a 8.064 MSPS)
10 bits (8.064- 9.216 MSPS)
8 bits (> 9.216 MSPS)
Bias T (solo en el puerto 2)
Seleccionable por software 4.7V @ 100mA
Máxima potencia de entrada recomendada:
0dBm continuo, 10dBm por períodos cortos
Figuras de ruido típicas (50 ohmios)
18dB @ 2MHz
15dB @ 12MHz
15dB @ 25MHz
15dB @ 40MHz
3.3dB @ 100MHz
3.3dB @ 200MHz
5.8dB @ 340MHz
3.6dB @ 660MHz
4.3dB @ 1500MHz
5.0dB @ 1800MHz
Figuras de ruido típicas (alto-Z)
14dB @ 2MHz
18dB @ 15MHz
Modos IF
Zero IF, todos los anchos de banda de FI
IF bajo, ancho de banda IF ≤ 1.536MHz
Ancho de banda IF (3dB)
200 kHz
300kHz
600kHz
1.536MHz
5.0MHz
6.0MHz
7.0MHz
8.0MHz
Máxima potencia de entrada recomendada:
0dBm continuo
10dBm por períodos cortos
Referencia:
Estabilidad de alta temperatura 0.5PPM TCXO
ajustable a 0.01ppm.
Filtros de entrada (entradas antena coaxial)
Selección automática:
Paso bajo
2MHz
Pasa banda
2-12MHz
12-30MHz
30-60MHz
60-120MHz
120-250MHz
250-300MHz
300-380MHz
380-420MHz
420-1000MHz
Pasa altos
1000MHz
Filtros de rechazo (puertos de antena coaxiales)
Filtro de rechazo FM:
>30dB 77 – 115MHz
>50dB 85 – 107MHz
>3dB 144 – 148MHz
Filtro de rechazo OM:
>15dB 400 – 1650kHz
>30dB 500 – 1530kHz
>40dB 540 – 1490kHz
Filtro de rechazo DAB:
>20dB 155 – 235MHz
>30dB 160 – 230MHz
Filtro de entrada (Entrada de sintonizador de alta Z 1)
paso bajo 0-2MHz y 0-30MHz
Filtros de rechazo (Alta impedancia)
Filtro de rechazo OM:
>15dB 490 – 1640kHz
>30dB 560 – 1470kHz
Nota: Los filtros de rechazo son seleccionables por software y eliminan bandas de transmisión específicas.
Cada puerto tiene sus propios filtros que se pueden seleccionar independientemente.
