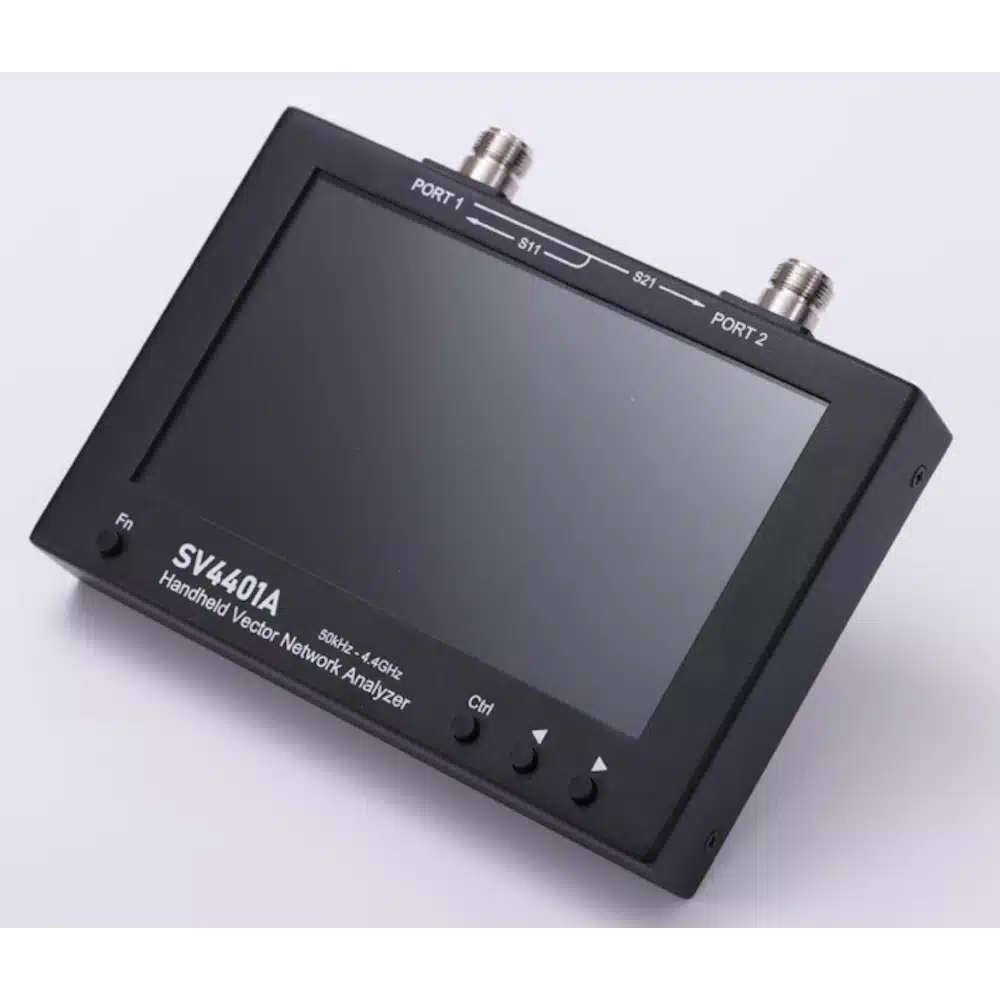

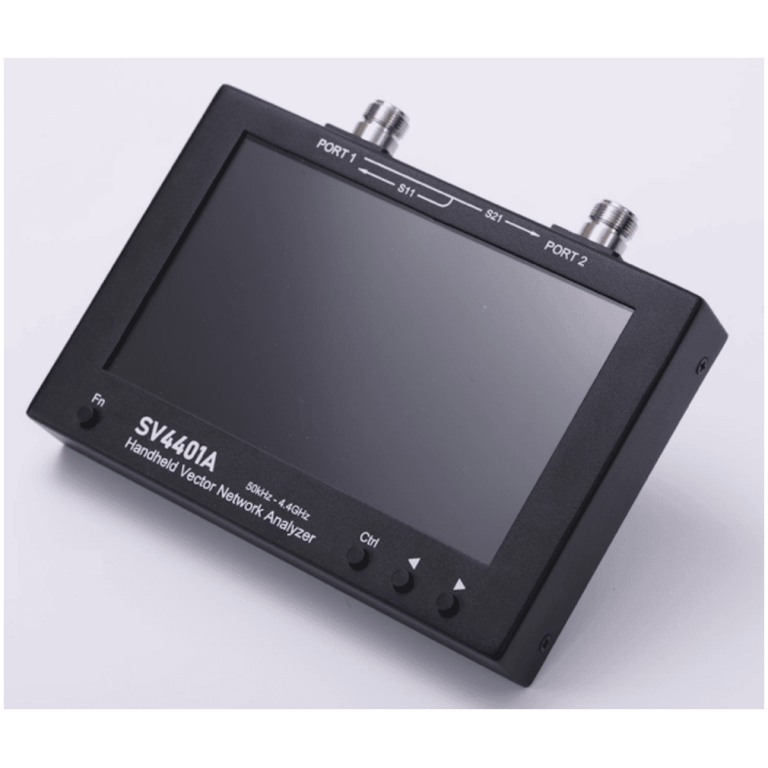

El SV4401A es un analizador vectorial de redes (VNA) de portatil con un rango de frecuencia de 50kHz ~ 4.4GHz.
Puede utilizarse para realizar mediciones de S11 y S21. El rango dinámico S21 del SV4401A es de 75 dB, y el rango dinámico S11 es de 50 dB.
El SV4401A es adecuado para pruebas de antenas en las bandas MF/HF/VHF/UHF, como antenas de onda corta, antenas de banda ISM, antenas WiFi, antenas Bluetooth, antenas GPS, etc.
También puede utilizarse para medir filtros, amplificadores, atenuadores, cables, divisores de potencia, acopladores, duplexores y otros componentes de RF.

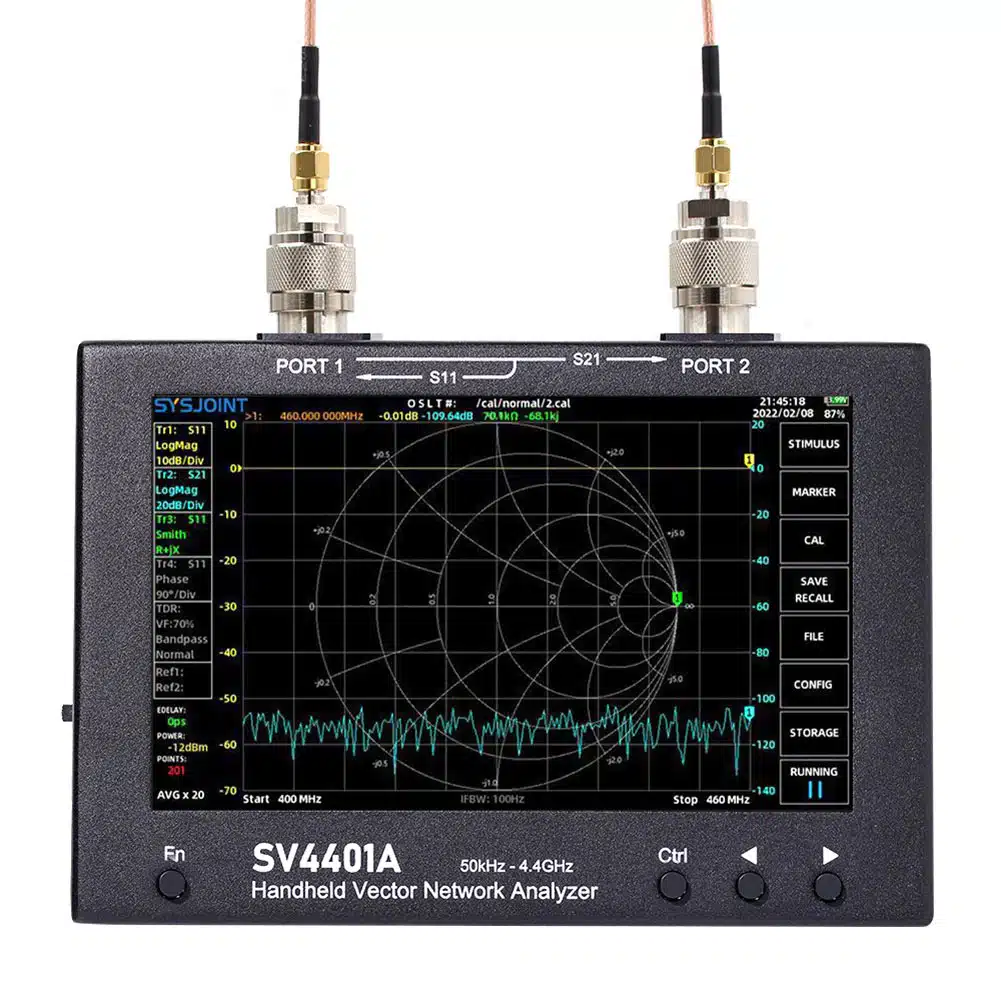

El SV4401A admite una gran variedad de formatos de traza: Log Mag, Linear Mag, Phase, Smith R+jX, Smith R+L/C, VSWR,
Polar, Group delay, Resistance, Reactance, etc.
Además, el SV4401A tiene la función TDR que es útil para la medición de la longitud de los cables
El SV4401A está diseñado con una caja metálica, mu resitente y protege eficazmente las interferencias electromagnéticas.
Las dimensiones del SV4401A son 190mmx130mmx30mm, y un soporte trasero está diseñado para su uso en el escritorio.
Los conectores de RF del SV4401A son hembra de tipo N y se incluyen adaptadores de N a SMA,
La pantalla del SV4401A es un LCD IPS de 7 pulgadas (17,78 cm) de alto brillo con panel táctil
capacitivo
El funcionamiento es muy cómodo y fluido.
SV4401A está equipado con dos baterías de litio 18650, y la duración de la batería es de
hasta 4 horas.
El puerto de carga de SV4401A es USB Tipo-C, el cable Tipo-C incluido puede
utilizarse para cargar el dispositivo y también para la transferencia de datos.
El SV4401A tiene una memoria integrada de 8 GB, que puede utilizarse para
almacenar estados de calibración, archivos snp, capturas de pantalla, etc
Software : NANO VNA
Características:
● Gama de frecuencias:50kHz – 4,4GHz;
● S21 rango dinámico:75dB,S11 rango dinámico:50dB;
● Pantalla táctil IPS de alto brillo de 7 pulgadas, claramente visible en exteriores;
● Carcasa metálica, protege eficazmente las interferencias electromagnéticas;
● Conector RF tipo N, estable y duradero;
● Pantalla táctil 7″ + 4 botones físicos, de manejo cómodo y fluido;
● Dimensiones: 190mmx130mmx30mm;
● Diseñado con un soporte trasero para su uso en el escritorio;
● Soporta la captura de pantalla local, capaz de guardar las capturas de pantalla en la tarjeta
de memoria incorporada;
● Tarjeta de memoria de 8 GB incorporada para almacenar estados de calibración, archivos
snp, capturas de pantalla, etc;
● 2 baterías de litio de 3350mAh 18650 con una duración de hasta 4 horas;
● Función TDR, que puede utilizarse para medir la longitud del cable;
● Hasta 2 trazos de referencia;
● Hasta 8 marcadores, y la tabla de marcadores se puede arrastrar a cualquier lugar de la
pantalla;
● 12 ranuras para guardar/recuperar, y admite guardar/recuperar el estado de calibración desde
archivos;
● Admite el análisis automático de las bandas de frecuencia de la antena y del filtro;
● Permite guardar, cargar y analizar archivos snp;
● Carga a través del puerto USB Tipo-C, y el voltaje de carga es de 5V DC;
● Diseñado con un puerto de salida de energía USB de 5V/1A;
● Actualización del firmware a través del disco U virtual con el cable USB Type-C;

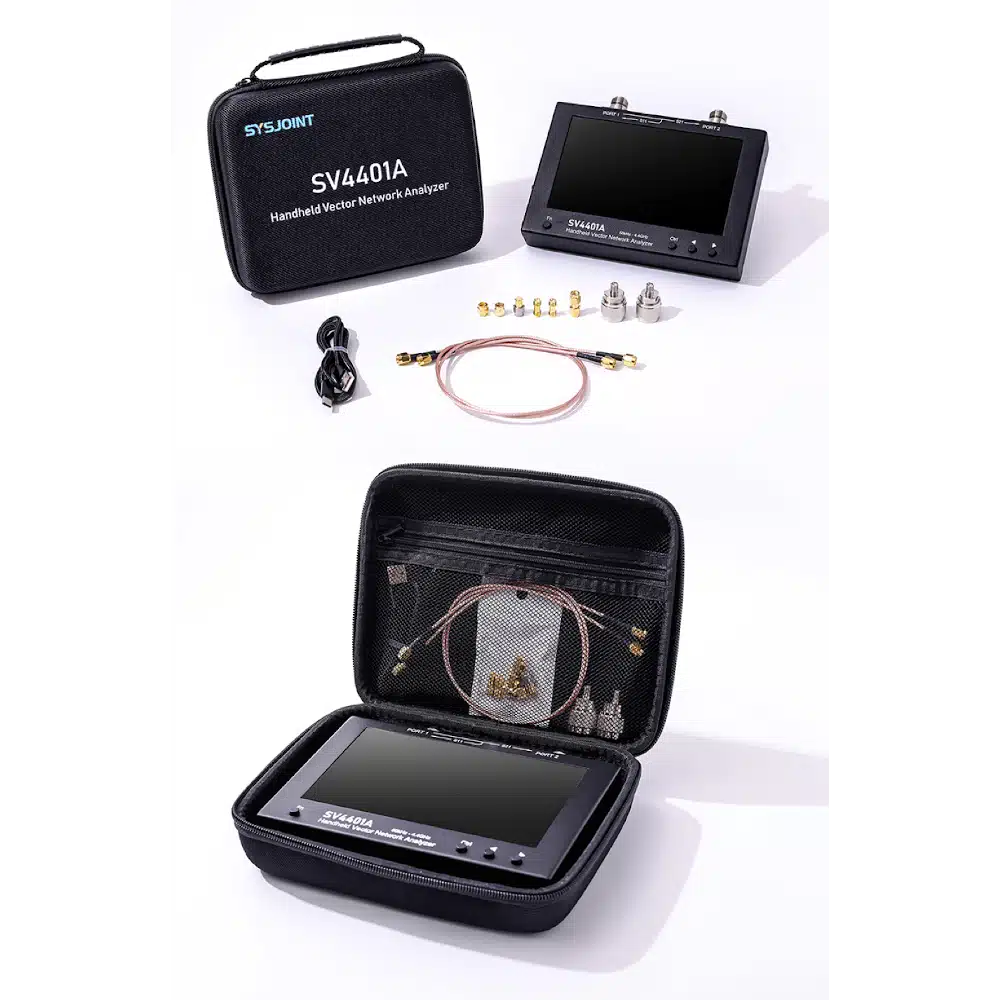

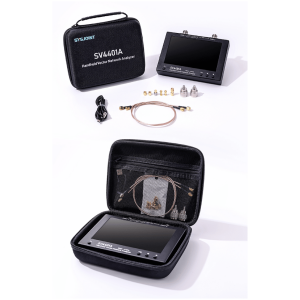

● Incluye un kit de calibración SMA y 2 cables coaxiales SMA-JJ de 50 cm;
● Brillo de la luz de fondo ajustable;
● Admite el reposo automático para ahorrar energía;
● Admite comandos de consola y software de PC
