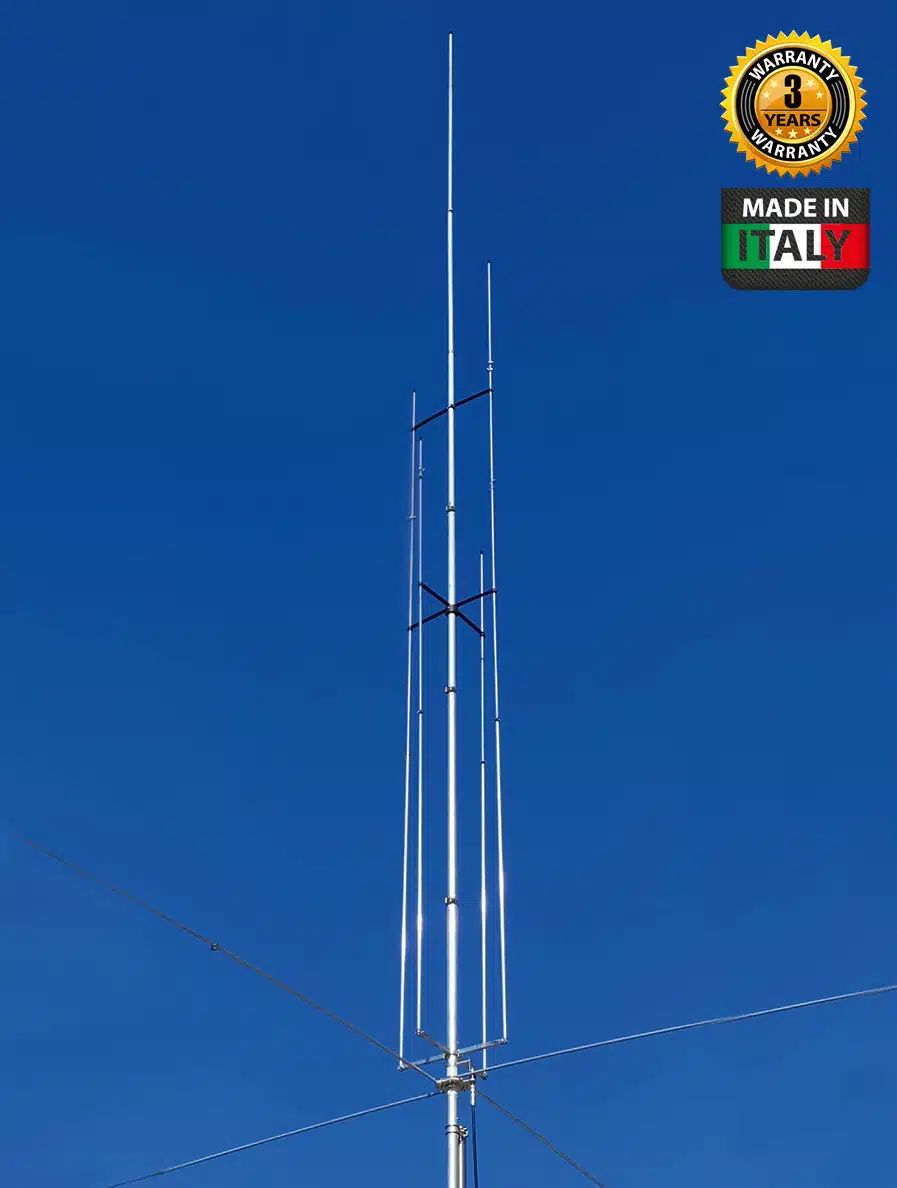

Antena Vertical MV6

Antena vertical multibanda 1/4 λ Ground Plane alimentada en la base para las siguientes bandas HAM: 20, 17, 15, 12, 10 y 6 metros.

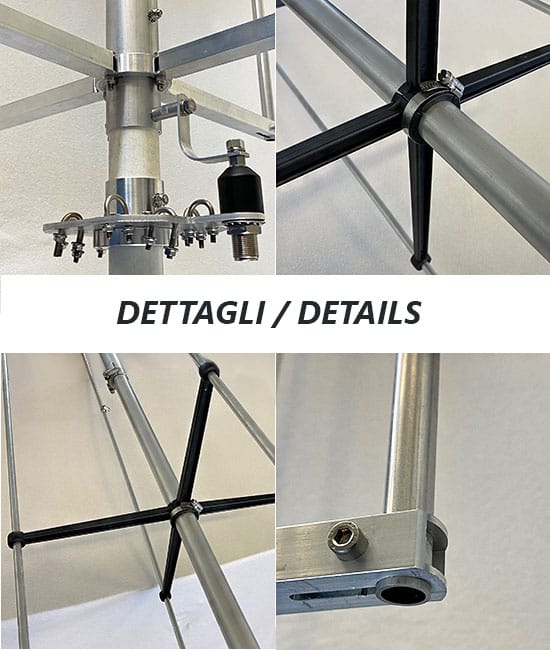

Construcción extremadamente robusta en aleación de aluminio AW6063-T66 y componentes mecanizados por CNC a partir de bloque macizo.

Se suministra con tornillería de alta calidad en acero inoxidable INOX 304 y 316 para un servicio prolongado sin oxidación.

Alta potencia aplicable en entrada, hasta 3 kW continuos en todos los modos (All-mode).

Datos eléctricos
Tipo: Ground Plane 1/4 λ con stub en paralelo
Banda de frecuencias: HF 20, 17, 15, 12, 10 + VHF 6 m
Impedancia: 50 Ω desbalanceada
Radiación: Omnidireccional
Polarización: Lineal vertical
Ganancia (típica en todas las bandas): 0 dBd – 2,15 dBi
Ancho de banda @ ROE 2:1: Bandas completas de 20, 17, 15, 12, 10 m
La banda VHF de 6 m depende del ajuste en la banda de 17 m
ROE en resonancia (típica): <1,5:1
Potencia máxima de entrada: 3000 vatios continuos en todos los modos
Sistema de alimentación: Directo, con puesta a tierra en continua (DC-Ground)
Conector RF: UHF hembra, con aislante de PTFE y pin bañado en oro

Datos mecánicos
Materiales de construcción: Tubo estirado en frío de aleación AW6063-T66
Fibra de vidrio, latón, PTFE; toda la tornillería está fabricada en acero inoxidable AISI 304 y AISI 316
Superficie al viento: 0,4 m² / 4,3 ft²
Resistencia al viento (con vientos de amarre, sin hielo): 130 km/h / 80 mph
Altura total de la antena: 6,75 m / 22,1 ft
Longitud del radiador: 6,2 m / 20,3 ft
Peso neto de la antena: 8 kg / 17,6 lbs
Soporte para mástil de montaje: ø40–54 mm / ø1,57” a 2-1/8”
Dimensiones del paquete: 14 x 14 x 145 cm / 5,5” x 5,5” x 57,1”
Manual de instalación en castellano.
