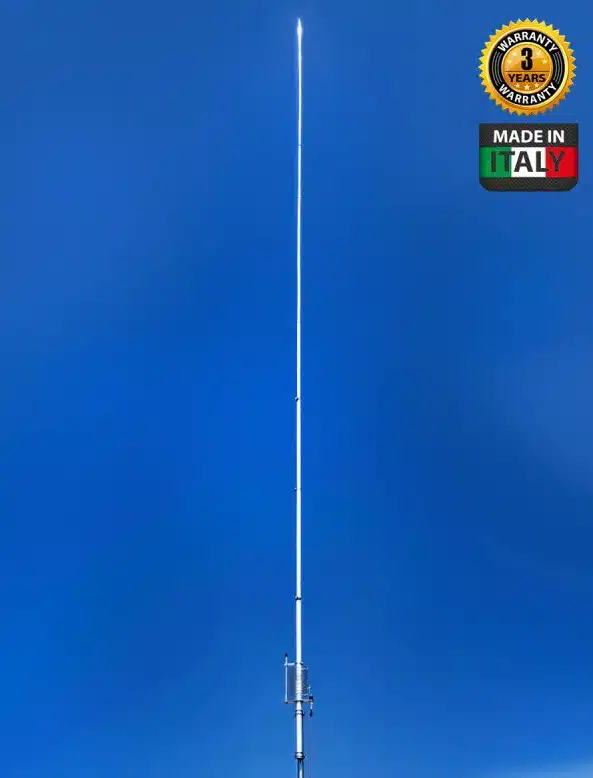

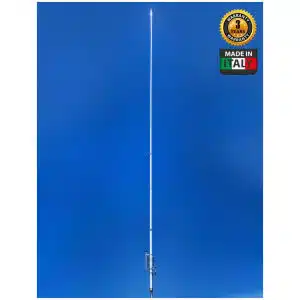

Antena Vertical 20m HW20V

Antena vertical de 1/2 λ HF
Banda de 20 m – Cobertura total
Alimentación en la base
Potencia máxima: 3 kW
Altura total: 10,7 m
Peso de la antena: 5,4 kg

Antena vertical de 1/2 λ alimentada en la base para la banda de 20 m mediante sintonización fina a través de un condensador variable de alta tensión aislado con PTFE.
Construcción extremadamente robusta en aleación de aluminio AW6063-T66 y piezas mecanizadas con CNC a partir de material macizo.
Se suministra con fijaciones de acero inoxidable 304 y 316 de alta calidad para una larga vida útil sin óxido.
Hasta 3 kW continuos en todos los modos.
Manual de montaje detallado y número de serie que identifica el lote de producción y los datos de construcción.

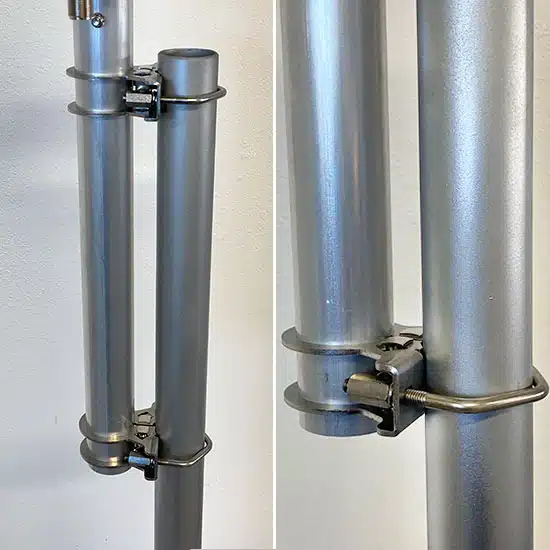

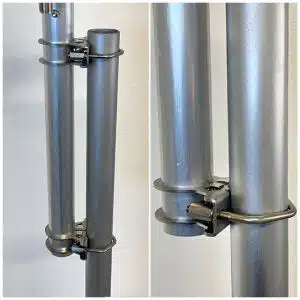

NOTA: La antena se suministra con 3 abrazaderas de sujeción que siempre recomendamos colocar.

• Tipo: Dipolo vertical 1/2 λ alimentado en el
  extremo
• Rango de frecuencia: Banda de 20 m – Cobertura
  completa
• Impedancia: 50 Ω desbalanceada
• Tipo de radiación: Omnidireccional
• Polarización: Lineal – Vertical
• Ganancia: 0 dBd – 2,15 dBi

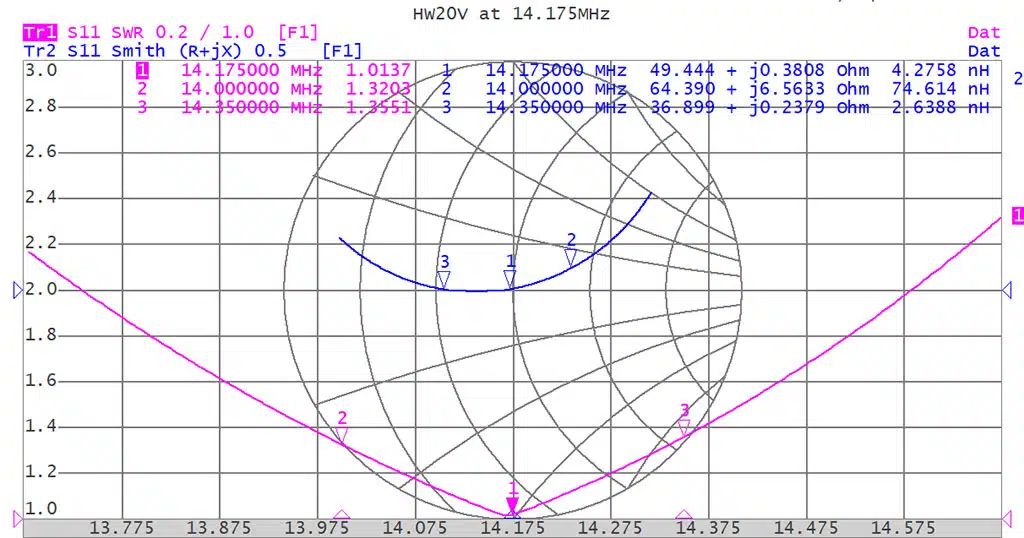

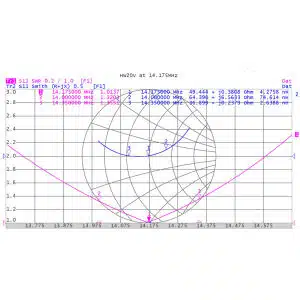

• Ancho de banda (ROE 2:1): ≥ 0,8 MHz
• ROE en resonancia: ≤ 1,2:1 típico, ≤ 1,1:1
• Potencia máxima de entrada: 3000 W continuos,
  todos los modos

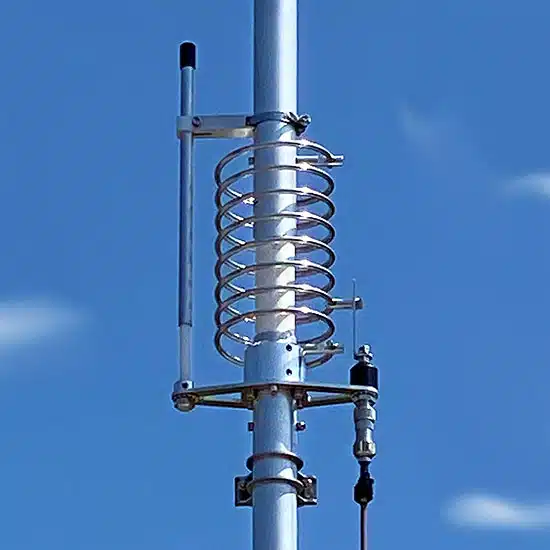

• Sistema de alimentación: Circuito L-C de alta
  “Q”, masa en DC
• Conector de entrada: 50 Ω UHF hembra con
  aislante PTFE y pin chapado en oro
• Materiales: Aleación de aluminio AW6063-T66,
  fibra de vidrio, latón, PTFE. Tornillería en acero inoxidable AISI-304
  y 316
• Superficie al viento: 0,265 m²
• Carga a 130 km/h (sin hielo): 25 kgf
• Resistencia al viento (sin hielo): 130 km/h (con
  vientos tensores)
• Altura total: 10,7 m
• Longitud del radiador: 10,13 m (media onda)
• Soporte de montaje al mástil: Ø 40–54 mm
• Peso neto de la antena: 5,4 kg
• Dimensiones del embalaje: 14 × 14 × 145 cm
• Peso con embalaje: 6,6 kg
