Acom 1400S

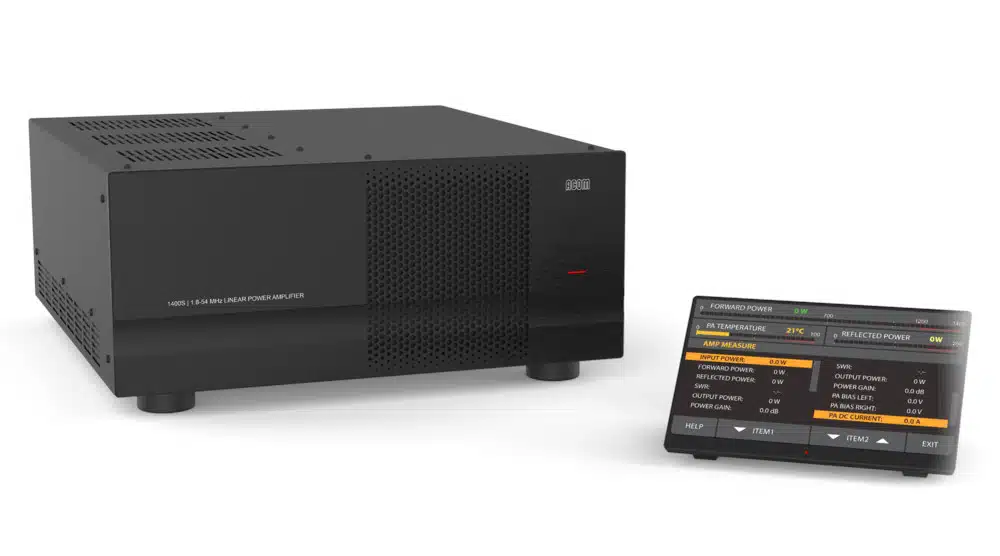

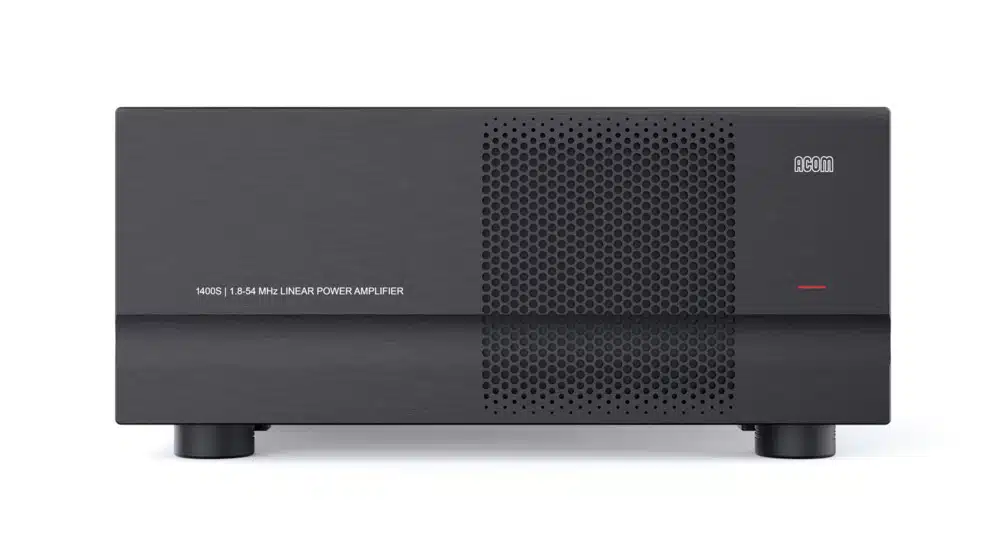

El ACOM 1400S es un amplificador lineal de potencia de última generación que cubre todas las bandas de radioaficionado desde
1.8 hasta 54 MHz y proporciona una potencia de salida de 1200 W (PEP o portadora continua).

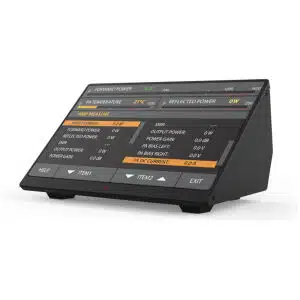

La información de funcionamiento del amplificador se muestra en una Unidad de Control Remota (RCU)
independiente, equipada con una pantalla táctil.

Fácil de operar
El funcionamiento general del ACOM 1400S está extremadamente
simplificado: los menús de pantalla táctil en la RCU son
intuitivos y fáciles de seguir, y no se requiere ninguna
habilidad especial por parte del operador al cambiar de banda de
frecuencia.

Control automático fácil de usar
Cuando se conecta a un transceptor con capacidad CAT, el amplificador
seguirá la frecuencia de operación y cambiará de
banda en consecuencia. Incluso sin conexión CAT, el amplificador
supervisa la frecuencia de la señal de entrada mediante un
contador de frecuencia incorporado y cambia de banda
automáticamente.

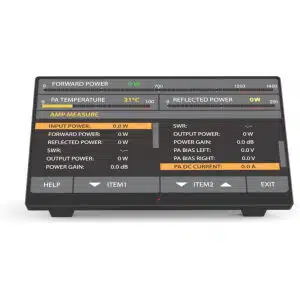

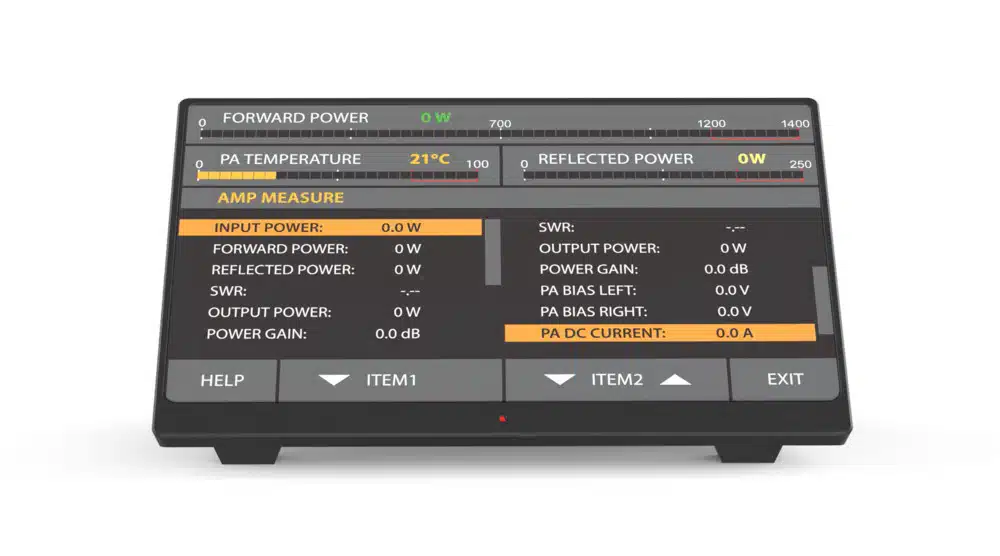

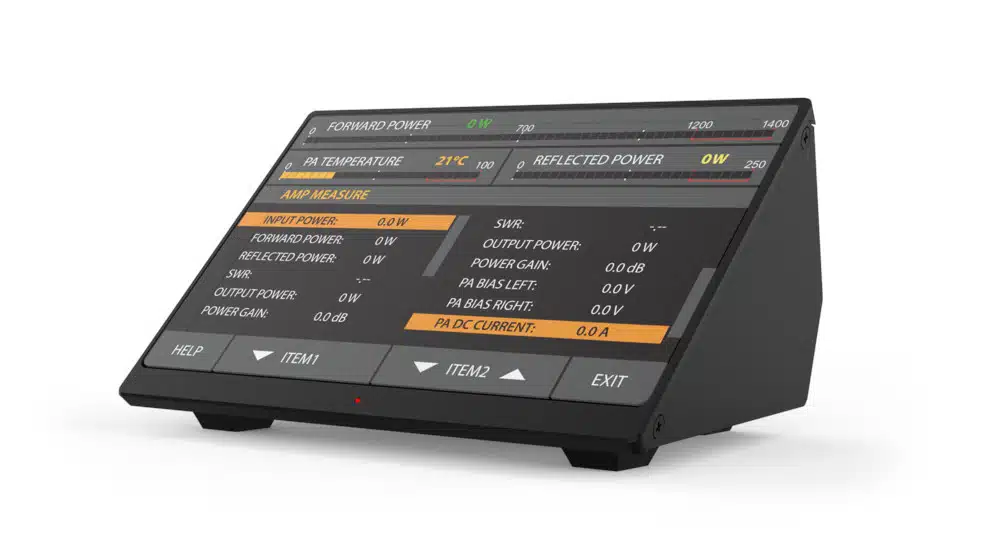

Pantalla táctil a color de alta resolución
Los estados del amplificador se explican mediante texto detallado que
se muestra en la pantalla táctil a color de alta
resolución de 7″ de la RCU. Todos los indicadores y controles
(excepto el interruptor de encendido principal y el indicador de
alimentación) son accesibles a través de la pantalla
táctil de la RCU, así como todos los comandos de entrada,
que se gestionan mediante menús.

Independiente del transceptor
Compatible con todos los modelos de transceptores – no necesita
señales especiales: “masa al transmitir” y menos de 50 W de
potencia de excitación de RF son suficientes.

Capacidades de control remoto

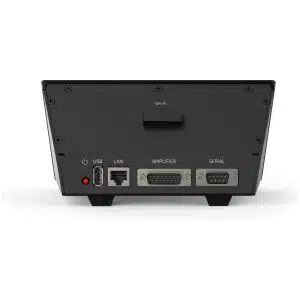

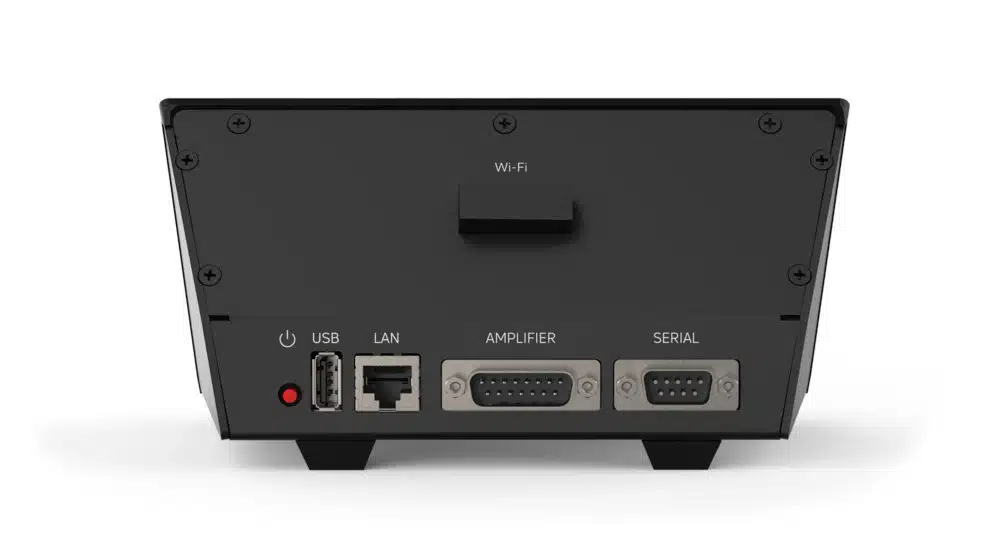

Se puede controlar de forma remota a través de Internet mediante
una interfaz web integrada y un puerto Ethernet LAN (RJ45) ubicado en
el panel trasero de la RCU.

Tecnología de transistores LDMOS
La etapa final del amplificador utiliza un transistor LDMOS de 65 V,
robusto y diseñado para modos de operación exigentes.

Circuito de entrada de banda ancha
Circuito de entrada de banda ancha que proporciona una carga perfecta
al transceptor con una ROE inferior a 1.2 (típicamente 1.1), sin
necesidad de reajuste en todo el rango de frecuencias de 1.8 a 54 MHz.

Inteligente
Se protege automáticamente durante la operación mediante
circuitos de protección que funcionan continuamente en todos los
modos. El operador puede supervisar numerosos parámetros del
amplificador durante el funcionamiento.

Mantenimiento sencillo
Se almacenan en la memoria del amplificador datos detallados (55
parámetros) sobre cada una de las últimas 28 activaciones
de protección por fallos graves.

Construcción compacta
Construcción extremadamente compacta con una fuente de
alimentación conmutada (SMPS) integrada que opera con un rango
extendido de voltaje de red de 90-264 VCA, sin necesidad de
conmutación interna. La corriente consumida es puramente
sinusoidal, con corrección del factor de potencia (PFC) y
limitada en corriente de arranque. Esto facilita un funcionamiento
estable con redes eléctricas inestables y generadores, sin
problemas.

Compatibilidad electromagnética
Compatibilidad electromagnética (EMC) perfecta tanto con
dispositivos altamente sensibles como con los dispositivos potentes de
la estación de radio (receptores, ordenadores, otros
amplificadores), superando los requisitos estándar de EMC
gracias al uso de PFC y filtros de radiofrecuencia incorporados.

Cobertura de Frecuencias Estándar

Todas las bandas de radioaficionados desde 1.8 hasta 54 MHz:

• 1.800 – 2.000 MHz (banda de 160 m)
• 3.500 – 4.000 MHz (banda de 80 m)
• 5.020 – 5.455 MHz (banda de 60 m)
• 7.000 – 7.300 MHz (banda de 40 m)
• 10.100 – 10.150 MHz (banda de 30 m)
• 14.000 – 14.350 MHz (banda de 20 m)
• 18.068 – 18.168 MHz (banda de 17 m)
• 21.000 – 21.450 MHz (banda de 15 m)
• 24.890 – 24.990 MHz (banda de 12 m)
• 28.000 – 29.700 MHz (banda de 10 m)
• 50.000 – 54.000 MHz (banda de 6 m)*

Potencia de Salida Nominal

• 1200 W ±0.5 dB, PEP o portadora continua, sin
  limitaciones por modo, con alimentación de 200–264 VCA.
• 600 W si se opera con alimentación de 90–132 VCA.

Distorsión por Intermodulación (IM3)

• Mejor que 31 dB por debajo de la potencia nominal PEP.

Supresión de Armónicos y Emisiones
Parásitas

• -60 / -70 dB o menos (banda HF / 50 MHz).

Impedancias de Entrada y Salida

• Valor nominal: 50 ohmios, no balanceado, conectores tipo UHF
  (SO-239).
• Circuito de entrada: Banda ancha, ROE inferior a 1.2
  (típicamente 1.1), en el rango continuo de 1.8 a 54 MHz, sin
  reajustes ni conmutaciones.
• Vía de bypass de RF: ROE inferior a 1.1, de 1.8 a 54 MHz.
• ROE aceptable en la carga de salida (la antena): hasta 3 con
  reducción proporcional de potencia y hasta 1.5 para potencia de
  salida máxima.

Ganancia de Potencia RF

• 14 dB ±1 dB (típicamente 50 W de entrada para 1200
  W de salida).

Tensión de Alimentación de Red

• 100–240 VCA, ±10%, 50–60 Hz, monofásico.

Consumo de Potencia de Red a Salida Máxima

• Factor de potencia de 0.95 o superior.
• Hasta 3100 VA con salida nominal (200 VCA).
• Hasta 2000 VA con salida de 600 W desde 100/120 VCA.

Consumo en Modo de Baja Energía (Espera)

• Menos de 1 VA.

Control de Transmisión / Recepción

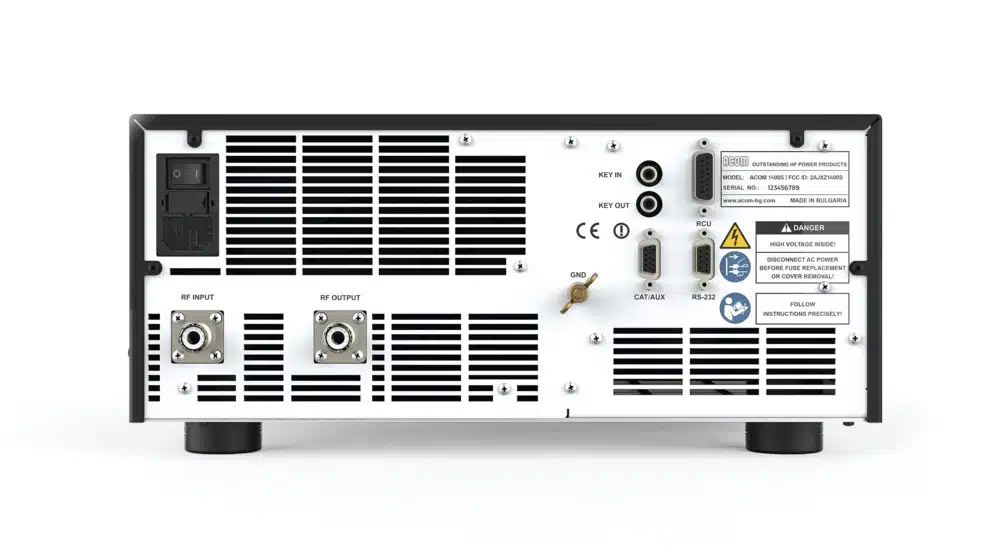

• KEY-IN – Conector Phono RCA
  • Tensión aplicada a la salida de keying del
    transceptor: hasta +12 V.
  • Corriente de circuito cerrado hacia la salida de keying del
    transceptor: hasta 6 mA.
• KEY-OUT – Conector Phono RCA de drenaje abierto
  • Resistencia de salida: no más de 120 ohmios.
  • Tensión máxima permitida en circuito abierto
    desde dispositivos externos: +50 V.
  • Corriente máxima permitida en circuito cerrado desde
    dispositivos externos: 20 mA.
• Tiempo mínimo requerido entre enviar una solicitud de
  transmisión (señal “masa al transmitir” en KEY-IN) y
  aplicar potencia RF en el conector RF INPUT para cambiar de
  recepción a transmisión de forma segura: 10 ms.

Longitud del Cable Amplificador – RCU

• 1.5 m;
• Longitud máxima de cable: hasta 6 m;
• En lugar de un cable más largo, se recomienda conectar el
  amplificador a una red Ethernet y utilizar su capacidad de control
  remoto mediante ordenador.

Seguridad y Compatibilidad Electromagnética

• Cumple con los requisitos de seguridad y compatibilidad
  electromagnética CE.
• La certificación FCC (Comisión Federal de
  Comunicaciones de EE.UU.) está en proceso de tramitación
  a partir de octubre de 2024.

Tamaño y Peso (en funcionamiento, sin cables
conectados)

• Amplificador, AnxProfxAlt: 372x418x170 mm, 14.6 kg
  (14.7×16.5×6.7 pulgadas, 32.2 lbs).
• Unidad de Control Remota, AnxProfxAlt: 179x118x86 mm, 0.730 kg
  (7.1×4.7×3.4 pulgadas, 1.6 lbs).

Tamaño y Peso para envio

• AnxProfxAlt: Aprox. 568x710x381 mm, 22.0 kg

Entornos de Funcionamiento

• Rango de temperatura: de -10 a +40 grados Celsius (14 °F a
  104 °F).
• Humedad relativa del aire: hasta 95% @ +35 °C (95 °F).
• Altitud sobre el nivel del mar: hasta 3050 m (10,000 pies) sin
  deterioro de salida.
