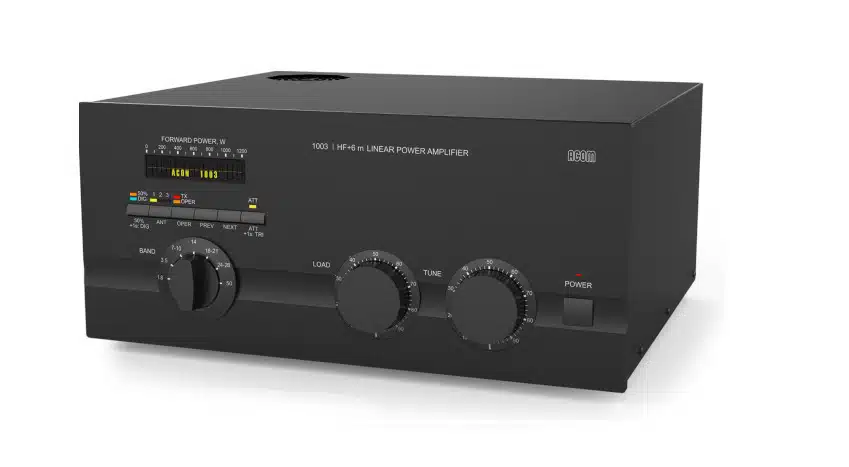

Acom 1003

El ACOM 1003 es un amplificador lineal autónomo e independiente que cubre todas las bandas de radioaficionados de 1,8 MHz
a 54 MHz. Entrega 1000 W de salida PEP o 900 W de portadora continua sin limitación en el modo de operación, con una potencia de
entrada de 50-80 W (desde el transceptor)

Fácil de operar.

La configuración de la antena es sencilla gracias a un indicador
de barra para el ajuste preciso de la resistencia de carga en el
ánodo del tubo (TRI). Un atenuador de entrada controlado por el
operador permite reducir fácilmente la potencia de entrada sin
necesidad de ajustar el transceptor. Durante la operación se
muestran en una pantalla OLED de dos líneas el indicador de
potencia pico, parámetros operativos y mensajes de texto. El
cambio recepción/transmisión es rápido y
compatible con QSK, utilizando un relé de láminas HF
silencioso.

No necesita acoplador de antena externo

No se necesita un acoplador externo (ATU) para una ROE de hasta 1:3. Se
permite una ROE de hasta 1:3 con salida de 1000 W hacia la antena.

Fácil de usar y duradero

Un amplificador fácil de usar y que se protege a sí
mismo:

• Modo clase AB2 seleccionable para mejor linealidad o clase B para
  mínima pérdida en el ánodo en modos digitales
  continuos.
• Modos seleccionables de salida a potencia completa o reducida al
  50% sin pérdida de eficiencia.
• Flujo de aire de enfriamiento controlado automáticamente.
• Monitoreo continuo de parámetros y protección del
  tubo.
• Puede monitorizar 20 parámetros del amplificador
  seleccionables por el operador en la pantalla.
• Protección exclusiva ACOM para el interruptor de bandas
  (BAND).
• Protección original ACOM contra arcos HF en la salida o en
  la antena.
• Indicador de barra TRI original ACOM para un ajuste rápido
  y preciso de la resistencia de carga en el ánodo del tubo.
• Filtros paso bajo de entrada preconfigurados de fábrica
  para mejor linealidad y ROE de entrada menor a 1.3 en cualquier banda
  de radioaficionado

Pantalla OLED de mensajes

Pantalla OLED de dos líneas con indicador de barra para potencia
de salida,
20 parámetros operativos y mensajes de texto detallados.
Todos los estados del amplificador se explican con mensajes detallados
en la pantalla.

Tres salidas de antena

Tres salidas de antena seleccionables mediante un botón en el
panel frontal.

Menos ruido en la estación

Relé de láminas HF en la antena para
operación virtualmente silenciosa, compatible con CW QSK.

Independiente del transceptor

El amplificador funciona sin señales especiales del transceptor:
solo se requiere “tierra en TX” (PTT) y 80 W de potencia de RF.

Funcionamiento con un solo tubo

Utiliza un único triodo de cermet 3CX800A7 en
configuración de rejilla a tierra.

Protección del tubo

Monitoreo continuo de parámetros y protección del tubo.

Protección contra arcos en la
salida de RF

Protección HF original de ACOM contra arcos en la salida o en la
antena.

Fuente de alimentación
Corriente monofásica, 90-132 / 180-264 VAC a 50-60 Hz, consumo
de potencia nominal: 2000 VA @ 240 VAC.
Configurable para 8 voltajes nominales: 100, 110, 120, 200, 210,
220, 230 o 240 VAC.

Mantenimiento sencillo
Memoria no volátil con registros de las 8 últimas
protecciones por fallos graves.

Cobertura de Frecuencia

Todas las bandas de radioaficionado de 1,8 a 54 MHz:

Potencia de Salida
1000 W PEP o 900 W portadora continua sin limitaciones de modo.
En modos de portadora continua (RTTY, etc.) con transmisiones de
más de 5 minutos se debe instalar un ventilador auxiliar
externo.

Distorsión por
Intermodulación a potencia nominal
No más de 34 dB IMD3 respecto a uno de los tonos (40 dB respecto
al PEP).

Zumbido y ruido eléctrico
No más de 40 dB a potencia nominal.

Supresión de armónicos
1.8–29.7 MHz: no menos de 50 dB por debajo de la potencia nominal.
50–54 MHz: no menos de 70 dB por debajo de la potencia nominal.

Impedancias de Entrada y Salida
50 Ohm asimétrica, conectores coaxiales UHF (SO-239A).

Circuito de entrada
Filtros paso bajo configurados de fábrica para alta linealidad y
ROE de entrada ≤ 1.3 en todas las bandas.
ROE de la sección de bypass: no más de 1.1 de 1.8 MHz a
54 MHz.

Rango de impedancias de salida
ROE hasta 3 con cualquier ángulo de fase.

Ganancia en HF
12 dB ±1 dB (entrada de 50-80 W para salida nominal).

Voltaje de Alimentación
90-132 / 180-264 VAC (tomas nominales: 100–240 VAC ±10%), 50–60
Hz, monofásico.

Consumo de energía
2000 VA a potencia nominal, con 240 VAC.
Seguridad y Compatibilidad Electromagnética
Cumple con los requisitos CE de la UE.
Cumple con regulaciones de la FCC de EE.UU.

Dimensiones y Peso
Operación (sin cables): 423 x 398 x 195 mm, 21,0 kg.
Envío: aprox. 632 x 583 x 413 mm, 25,0 kg.

Entorno de Operación
Temperatura: 0 a +50 °C (32 °F a 122 °F).
Humedad relativa: hasta 95% a +35 °C.
Altitud: hasta 3050 m sin degradación de salida.
