El VNA 3G de JNCRadio es un analizador vectorial de redes portátil en el margen de frecuencias entre 50 kHz y 3 GHz, diseñado con una pantalla IPS LCD de 4.3” y caja metálica. La velocidad de escaneado del VNA 3G alcanza los 400 puntos/s. Y el número de puntos examinados alcanza hasta 501. Dispone de 70 dB de margen dinámico para el parámetro S21 y 50 db para el S11. El VNA 3G es muy aconsejable para mediciones sobre el terreno, tales como por ejemplo antenas de HF/VHF/UHF, filtros, atenuadores, duplexores, etcétera.
Un analizador vectorial de redes (VNA) es el instrumento más comúnmente utilizado en el campo de la RF y las microondas. El VNA mide las reflexiones y las transmisiones que se producen en el dispositivo a prueba (DUT o Device Under Test) en el margen de frecuencias deseado. El VNA se utiliza normalmente para medir las impedancias de antena, las pérdidas en los cables, filtros, separadores de frecuencias (splitters), acopladores, duplexores, amplificadores, etcétera.
• Margen de frecuencias: 50 kHz a 3 GHz
• Margen dinámico: 70 dB para S21; 50 dB para S11
• Velocidad de escaneado: 400 pts/s
• Puntos explorados: hasta 501

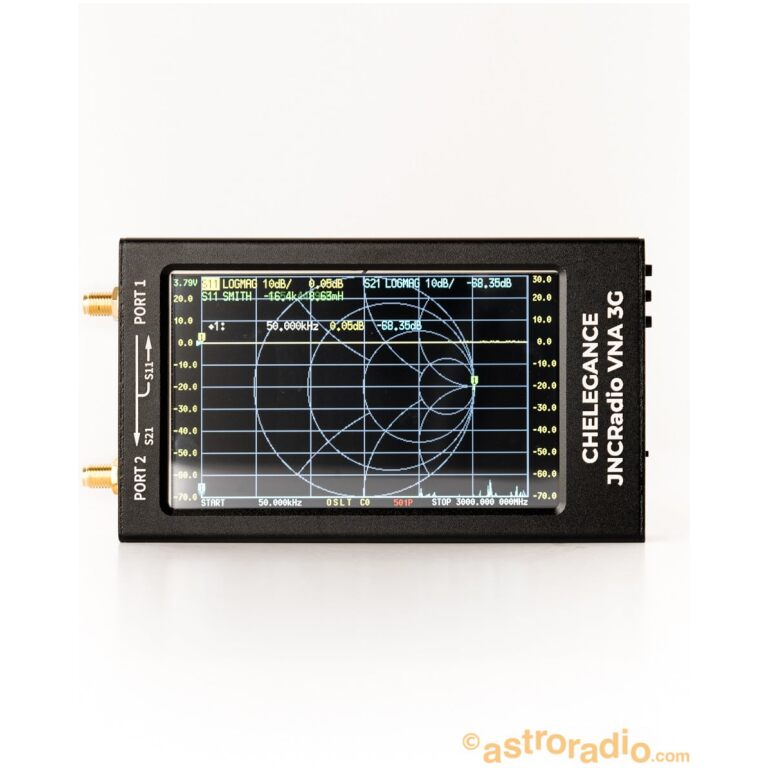

• Pantalla IPS LCD de 4,3” con gran ángulo de visión

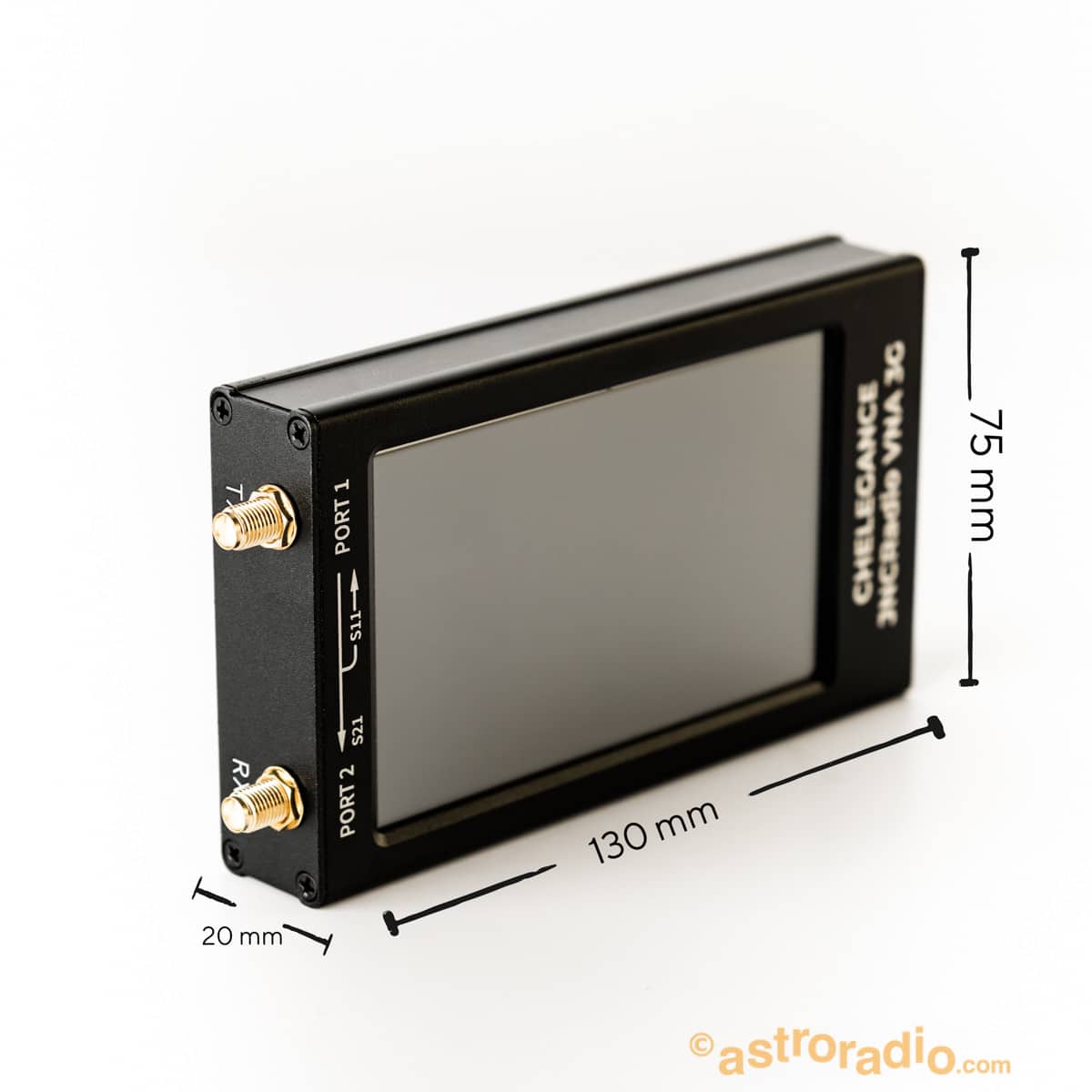

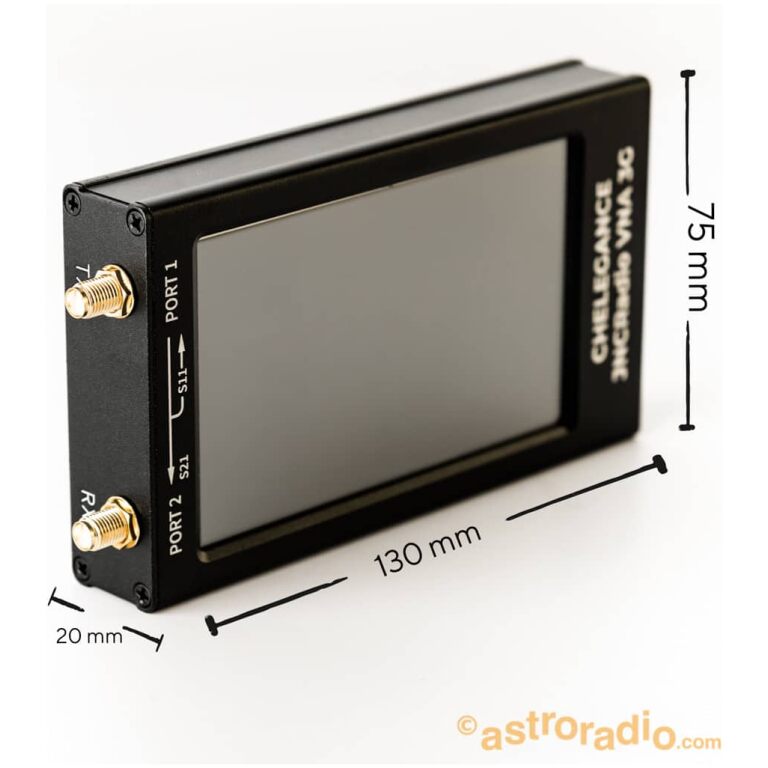

• Caja de aluminio: 130 mm x 75 mm x 22 mm. Pequeño y portátil

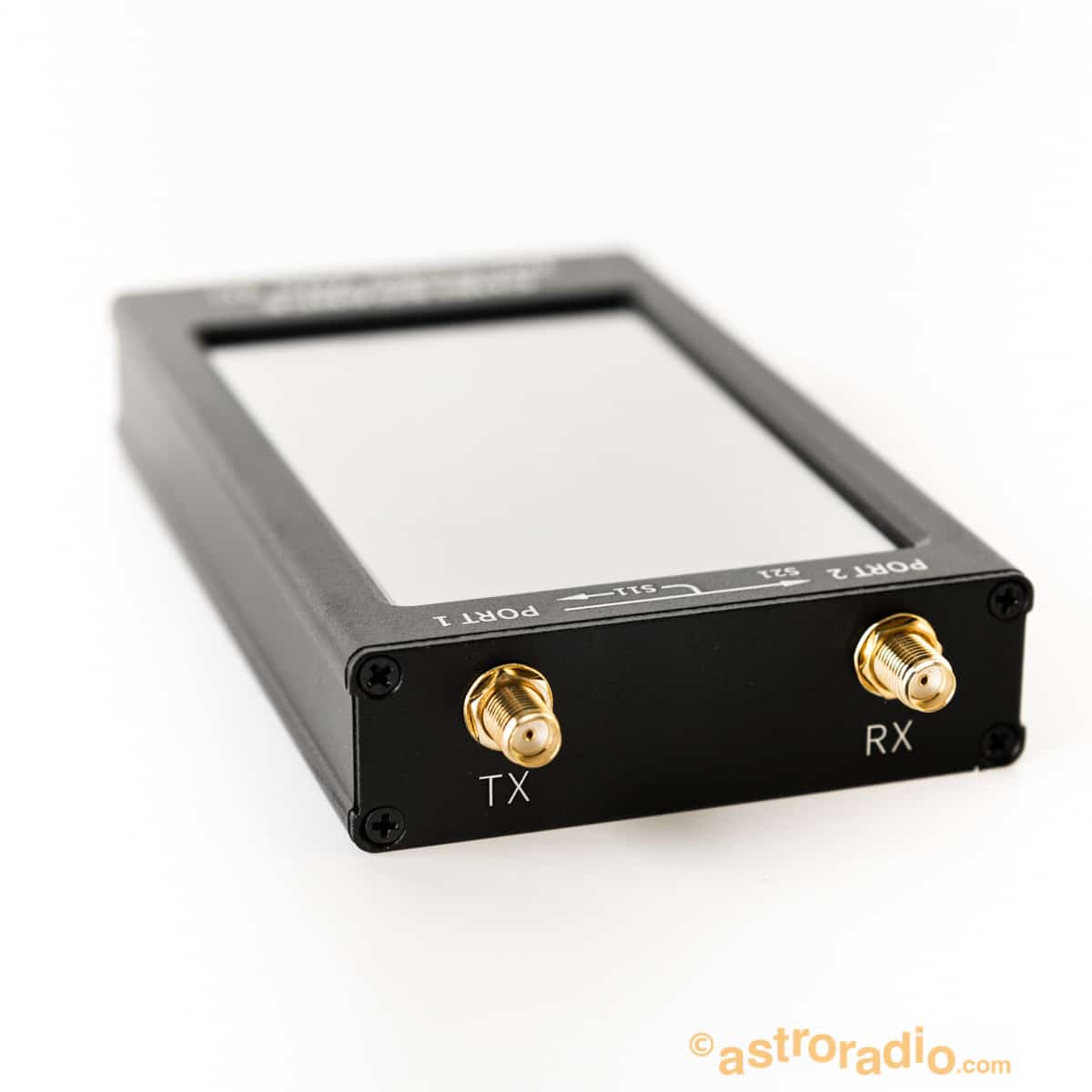

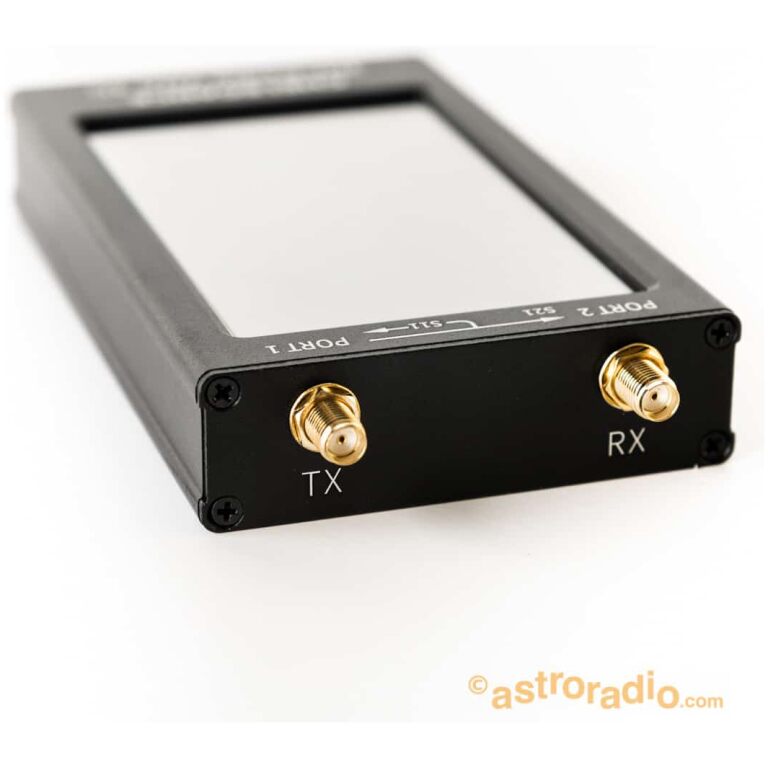

• Conectores SMA para la RF, fácil conexión al DUT (Device Under Test)
• Batería de litio de 3,7 V 5.000 mAh, duración en reposo de 5 horas
• Pantalla táctil y 3 botones para desplazamientos
• Generador de radiofrecuencia hasta 4 GHz, con salida ajustable
• Función TDR (Time Domain Reflectometer) para analizar los coaxiales
• Soporta salvaguardar archivos y su renombrado con la hora actual
• Más de 10 posiciones de memoria para calibraciones
• Diseño optimizado para el usuario que facilita medidas y mejora la eficiencia
• Brillo de pantalla ajustable

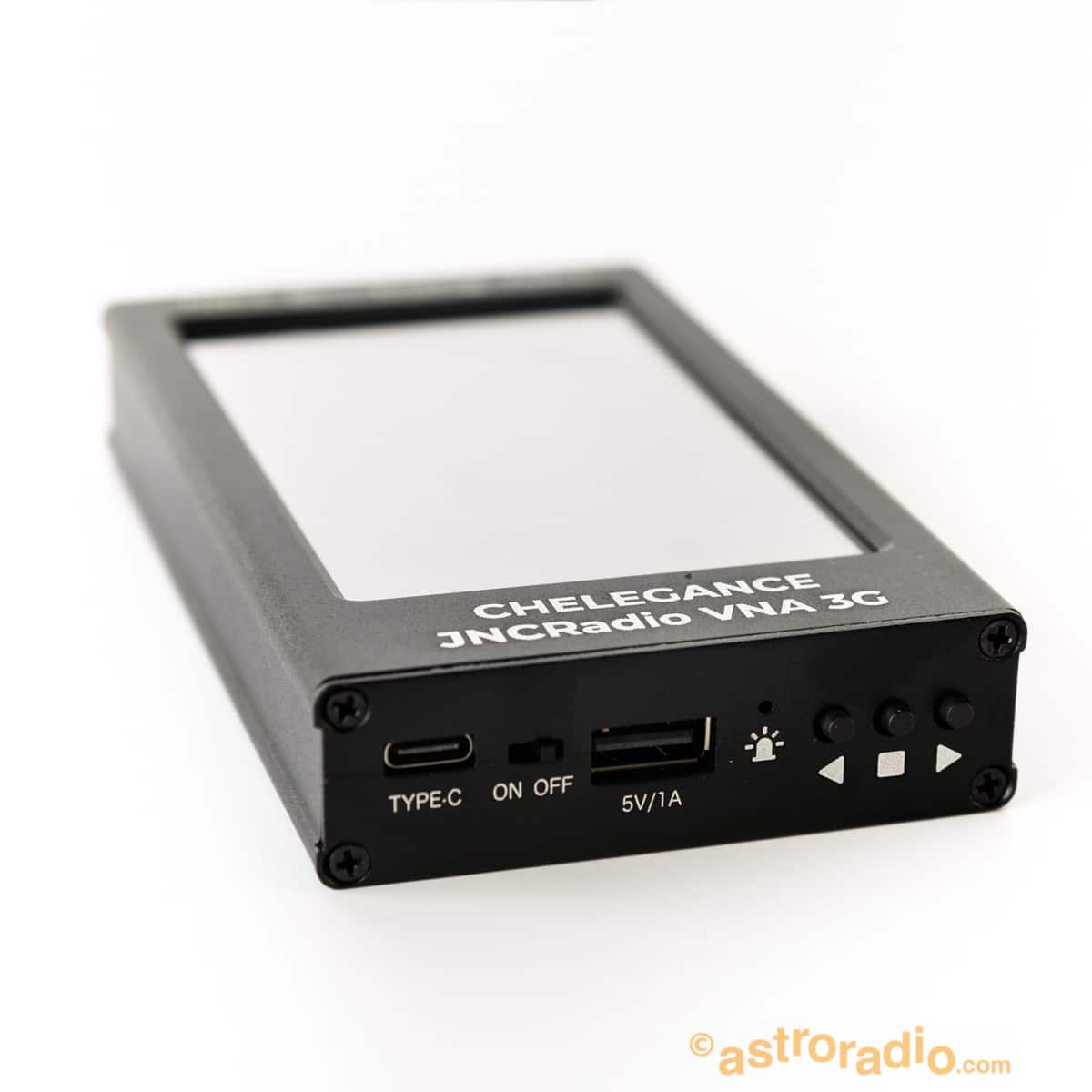

• Actualización del firmware vía disco virtual con cable USB tipo C

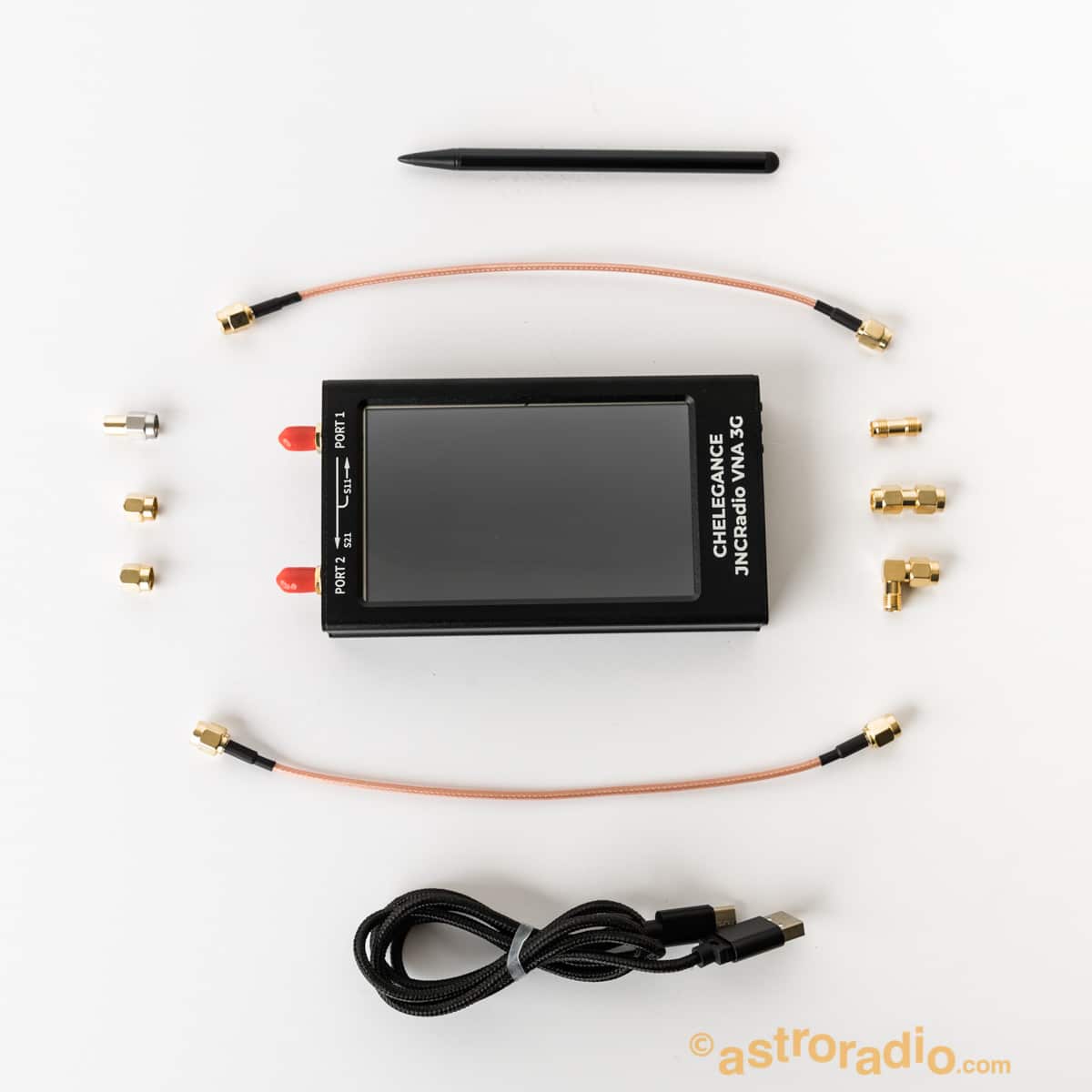

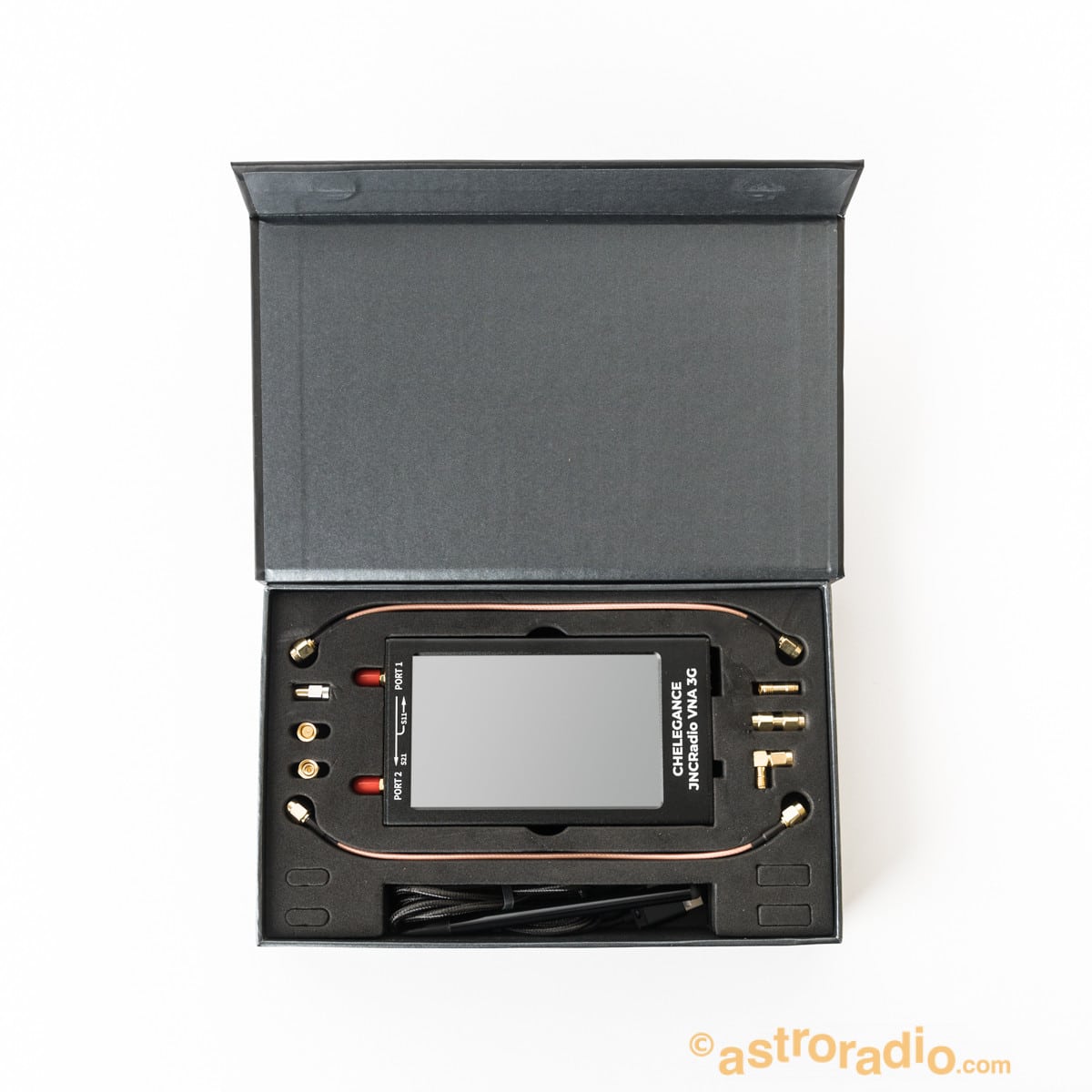

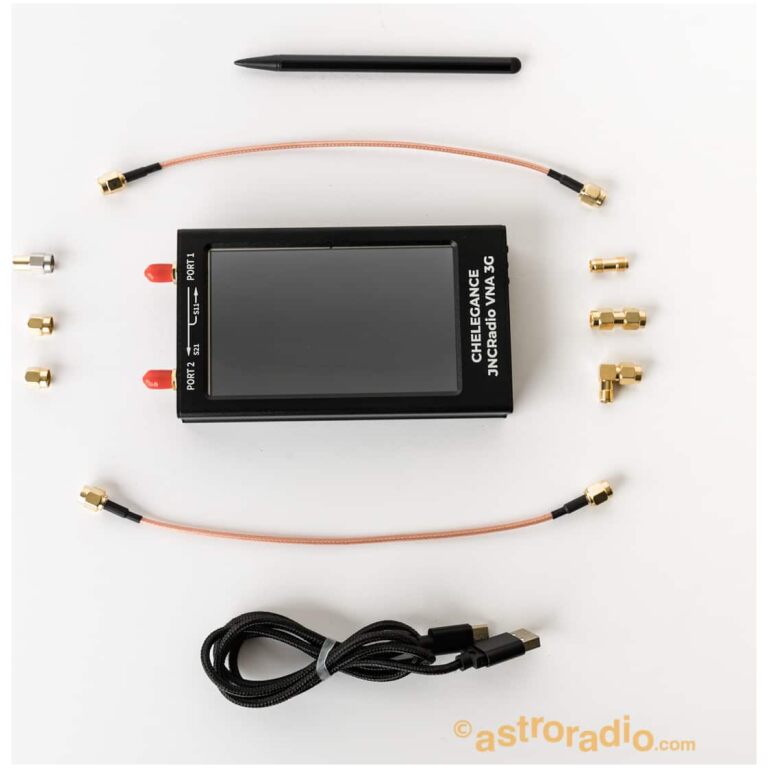

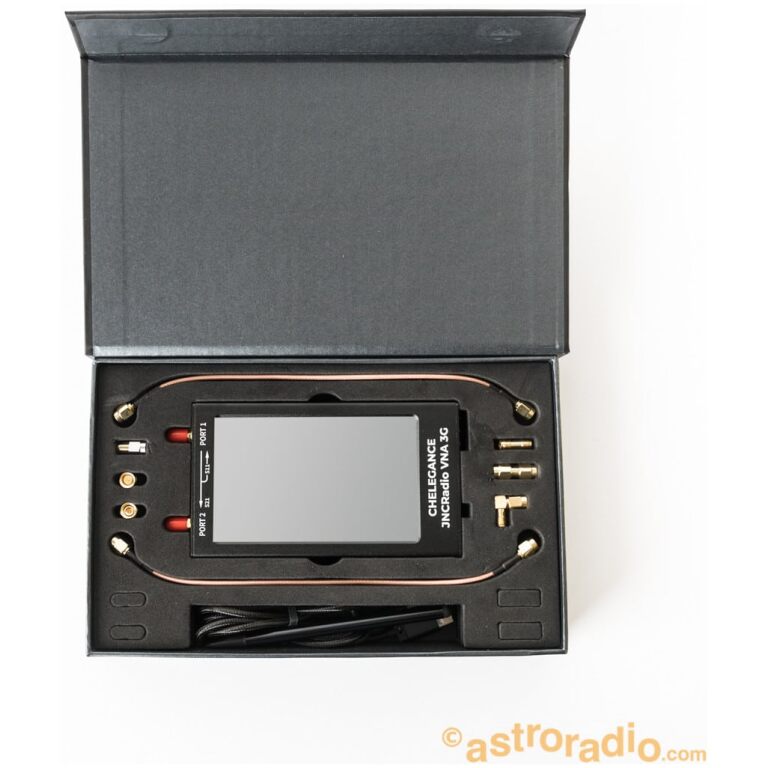

• Kit de calibración con conectores SMA de alta calidad, y cable RG405
• Salida mediante un puerto USB con 5 V/1 A
• Recarga con cable USB tipo C. Máxima corriente 2A
• Compatible con el software nanoVNa-saver para PC.
• Manual en español.
Especificaciones:
| Parámetro | Especificaciones | Condiciones |
|---|---|---|
| Margen de frecuencias | 50 kHz ? 3GHz | |
| Salida de potencia |
-10 dBm | 50 kHz a 140 MHz |
| -9 dBm | 140 MHz a 1 GHz | |
| -12 dBm | 1 GHz a 2 GHz | |
| -14 dBm | 2 GHz a 3 GHz | |
| Precisión de la frecuencia | 10 | |
| Velocidad de escaneado | 400 pts/s | |
| Pantalla | 4,3? IPS LCD | Resolución 800 x 480 |
| Pantalla táctil | RTP | |
| Batería | 3,7 V y 5000 mAh | |
| Puerto de datos/recarga | USB tipo C | |
| Tensión de recarga | 4,7 V a 5,5 V | |
| Tensión y corriente salida | USB 5 V/1 A | |
| Conectores de RF | SMA | |
| Dimensiones | 130 x 75 x 22 mm | |
| Material caja | Aleación de aluminio | |
| Margen de temperaturas | 0º-45º C |
