Receptor Definido por Software El nuevo receptor IC-R8600 viene con muchas características para satisfacer cualquier necesidad del usuario. Cubre de 10 kHz a 3 GHz, este receptor de comunicación le permite escuchar y ver el ancho de banda de la señal

Receptor Definido por Software

El nuevo receptor IC-R8600 viene con muchas características para satisfacer cualquier necesidad del usuario. Cubre de 10 kHz a 3 GHz, este receptor de comunicación le permite escuchar y ver el ancho de banda de la señal en una pantalla de 4.3 pulgadas a color. Adicionalmente, el R8600 decodifica varias señales de comunicación digital, mientras el procesador FPGA ofrece una señal clara y limpia. Con el controlador remoto opcional vía software para Windows® PC, recibirá audio y datos del espectro para transferirlo a través de IP a un monitor remoto en otra localidad.

RX frecuencia:		10kHz – 3GHz Decodifica digital como; P25, NXDN™, D-STAR RX analogo incluye; USB, LSB, FSK, CW, AM, S-AM, FM & WFM
Canales:		2000 con 100 grupos 100 canales de saltos de escaneo 50 pares de escaneo

Rendimiento del receptor

El R8600 tiene 11 filtros de RF para la banda HF y 13 para las bandas VHF/UHF. Para prevenir interferencia, de manera que solo la banda deseada pasara, y evitara el resto de las señales fuera del rango. El R8600 ofrece +30dBm IP3 y 105 dB en rango dinámico a 14.1MHz. IP3 es +10dBm a 144 MHz y 0dBm a 440MHz.

Software de demodulación en el procesador FPGA

El R8600 utiliza FPGA (Field Programmable Gate Array) y un DSP para de-modulación, decodifica el mayor número de señales procesadas. Señal HF y señales de frecuencias intermedia, incluyendo señales en VHF/UHF, digitalizadas en un convertidor de 14-bit A/D y transferidas al FPGA y DSP para un óptimo procesamiento. El rango alto de frecuencias usa un convertidor A/D para un mejor resultado.

El primero en la industria, el IC-R8600 tiene una pantalla de alta resolución donde puede ver la imagen del espectro en forma de cascada. La pantalla ofrece una alta resolución, hasta 30 imágenes por segundo, ±2.5 MHz de ancho y 110dB de rango dinámico (a ±2.5 kHz). La pantalla en forma de cascada le permite ver señales débiles. Al tocar la pantalla puede ver la frecuencia de operación.

El R8600 ofrece una fácil operación a través de la pantalla “touch screen” y la función “Magnify”. Cuando toca la pantalla la primera vez en la frecuencia deseada amplifica la imagen. Y la segunda vez puede ajusta de frecuencia de operación deseada.

Operación intuitiva

El IC-R8600 usa una interface de búsqueda de operación rápida y segura. La pantalla de 4.3 pulgadas a color, con la función de “touch screen”, está configurada para guardar información de operación. Con solo tocar los iconos de indicación en la pantalla, para ajustar cualquier parámetro del menú de ajustes. Oprima los botones de control DIAL A, B o C para ver varias funciones como; velocidad de escaneo, ganancia RF, tono de audio, brillo de pantalla y más.

Características adicionales

Puerto para tarjeta tipo “SD card”, para almacenar información y grabación de voz
Formato PNG o BMP para salvar y grabar pantalla de funciones
Función de control remoto a través de IP o cable USB
Escaneo de hasta 100 canales por segundo
- Escaneo de programa
- Escaneo prioritario
- Escaneo de memoria
- Escaneo de memoria selectivo
- Escaneo de memoria automático

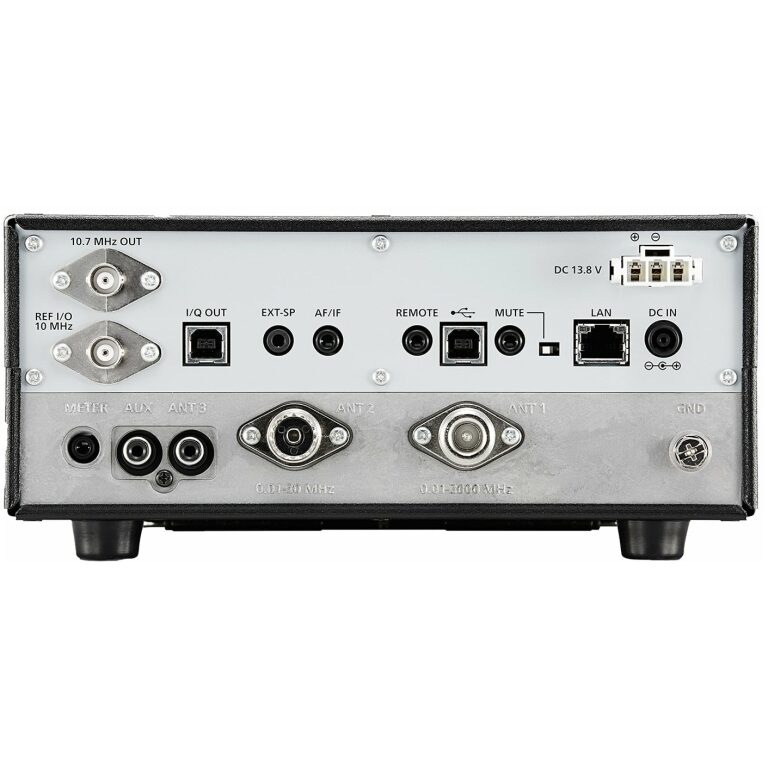

Conectores para tres tipos antenas: SO-239, phono (RCA), N

General

Cobertura de frecuencia	0,010000 a 3000,000000 MHz (*Rango garantizado: 0,100000 a 3000,000000 MHz)
Conectores para la antena	ANT 1 (0,01 a 3000 MHz): Tipo N (50 Ω) ANT 2 (0,01 a 30 MHz): PL-259 (50 Ω) ANT 3 (0,01 a 30 MHz): RCA (500 Ω)
Estabilidad de frecuencia	Menos de ±0,5 ppm (a 25 °C tras el calentamiento)
Modo	USB, LSB, CW, FSK, AM, FM, WFM, Digital (D-STAR, P25 Fase 1, NXDN, dPMR, DCR)
Cantidad de canales	2000 canales regulares con 100 grupos, 200 canales para autoescritura en memoria 100 canales para omitir y 100 canales de borde de exploración
Tipos de escaneo	Programado, memoria, memoria seleccionada, modo de selección, autoescritura en memoria, escaneo prioritario y escaneo Δf
Requisitos de suministro eléctrico	13,8 V CC ±15%
Consumo de corriente CC	Espera: 1,8 A; Audio máximo: 2,0 A
Rango de temperatura operativo	–10 ˚C a +60 ˚C; 14 ˚F a 140 ˚F
Resolución de frecuencia	1 Hz
Dimensiones (ancho×alto×profundidad) (no se incluyen las proyecciones)	220 × 90 × 230 mm; 8,7 × 3.5 × 9,1 in
Peso (aproximado)	4,3 kg; 9,5 lb

Receptor

Sistema receptor
0,010–29,999 MHz
30,000–499,999 MHz
500,000–1099,999 MHz
1100,000–1499,999 MHz
1500,000–3000,000 MHz MHz

Muestreo directo
Superheterodinos dobles (IF: 778,7; 46,35 MHz)
Superheterodinos dobles (IF: 278,7; 46,35 MHz)
Superheterodinos triples (IF: 900 a 500,000001; 278,7; 46,35 MHz)
Superheterodinos triples (IF: 1000 a 500; 278,7; 46,35 MHz)

Sensibilidad*1
(Preamplificador ENCENDIDO)SSB/CW/FSK
(a 10 dB S/N)AM
(a 10 dB S/N)FM
(a 10dB S/N)WFM
(a 12 dB SINAD)D-STAR, NXDN, dPMR
(1% BER)P25
(5% BER)

0,1– 1,799 MHz
1,8 – 29,999 MHz
30 – 1099,999 MHz
1100 – 1999,999 MHz
2000 – 3000 MHz0,1– 1,799 MHz
1,8 – 29,999 MHz
30 – 1099,999 MHz
1100 – 1999,999 MHz
2000 – 3000 MHz0,1 – 1,799 MHz
1,8 – 29,999 MHz
30 – 1099,999 MHz
1100 – 1999,999 MHz
2000 – 3000 MHz0,1– 1,799 MHz
1,8 – 29,999 MHz
30 – 1099,999 MHz
1100 – 1999,999 MHz
2000 – 3000 MHz0,1– 1,799 MHz
1,8 – 29,999 MHz
30 – 1099,999 MHz
1100 – 1999,999 MHz
2000 – 3000 MHz0,1 – 1,799 MHz
1,8 – 29,999 MHz
30 – 1099,999 MHz
1100– 1999,999 MHz
2000– 3000 MHz

–6 dBμ
–14 dBμ
–10 dBμ
–10 dBμ
–8 dBμ16 dBμ
8 dBμ
15 dBμ
15 dBμ
15 dBμ-
–6 dBμ*2
–6 dBμ
–6 dBμ
–4 dBμ-
–
3 dBμ
3 dBμ
5 dBμ-
–2 dBμ*2
–2 dBμ
–2 dBμ
0 dBμ-
–5 dBμ*2
–5 dBμ
–5 dBμ
–3 dBμ

*1 BW: WFM=180 kHz, FM=15 kHz, AM=6 kHz, SSB/FSK=2,4 kHz, CW=0,5 kHz
*2 28–29,999 MHz

Selectividad

LSB/USB/FSK (BW: 2,4 KHz)

CW (BW: 500 Hz)

AM (BW: 6 kHz)

FM (BW: 15 kHz)

WFM

Más de
Menos deMás de
Menos deMás de
Menos deMás de
Menos deMás de
Menos de

2,4 kHz/–3 dB
3,6 kHz/–60 dB500 Hz/–3 dB
700 Hz/–60 dB6,0 kHz/–3 dB
15,0 kHz/–60 dB12,0 kHz/–6 dB
25,0 kHz/–60 dB180 kHz/–6 dB
–

Rechazo de espurios y de imágenes
(operación en modo analógico)
0.010–29.999 MHz
30.000–1099.999 MHz
0.010–29.999 MHz
30.000–1099.999 MHz

Más de 70 dB
Más de 50 dB
Más de 40 dB*3
Más de 40 dB*3*3 Más de 35 dB para el 1.º IF superior a 1100 MHz. Más de 30 dB para la 1.º imagen IF superior a 2000 MHz.

Potencia de salida de audio

Más de 2,0 W (8 Ω de carga, 10% de distorsión)

Todas las especificaciones indicadas están sujetas a cambio sin previo aviso ni obligación alguna.
