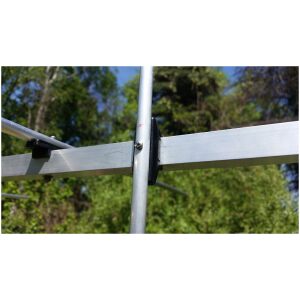

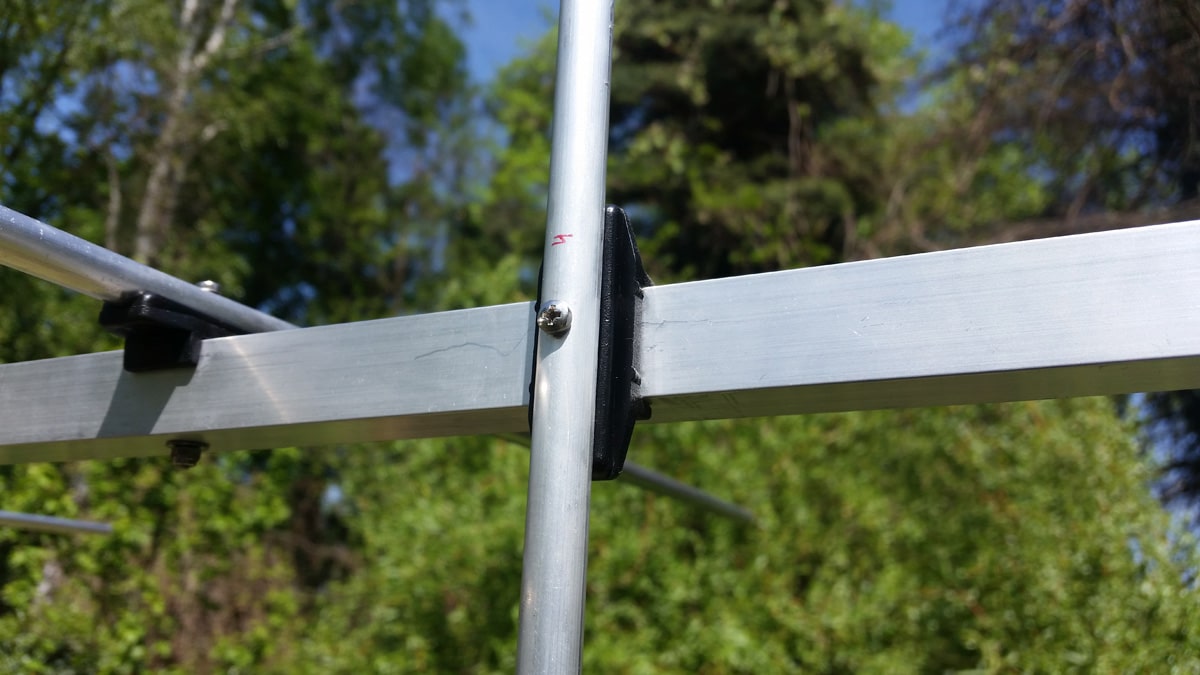

Yagi de banda cruzada 144/430 MHz 5 + 9 el. 150 cm con sistema de fijación trasera
Basado en DK7ZB, especialmente recalculada para uso en satélites amateur: 145 y 437 MHz.
La antena está diseñada para la comunicación a través de satélites de aficionados, proporciona una muy buena calidad de recepción y transmisión.

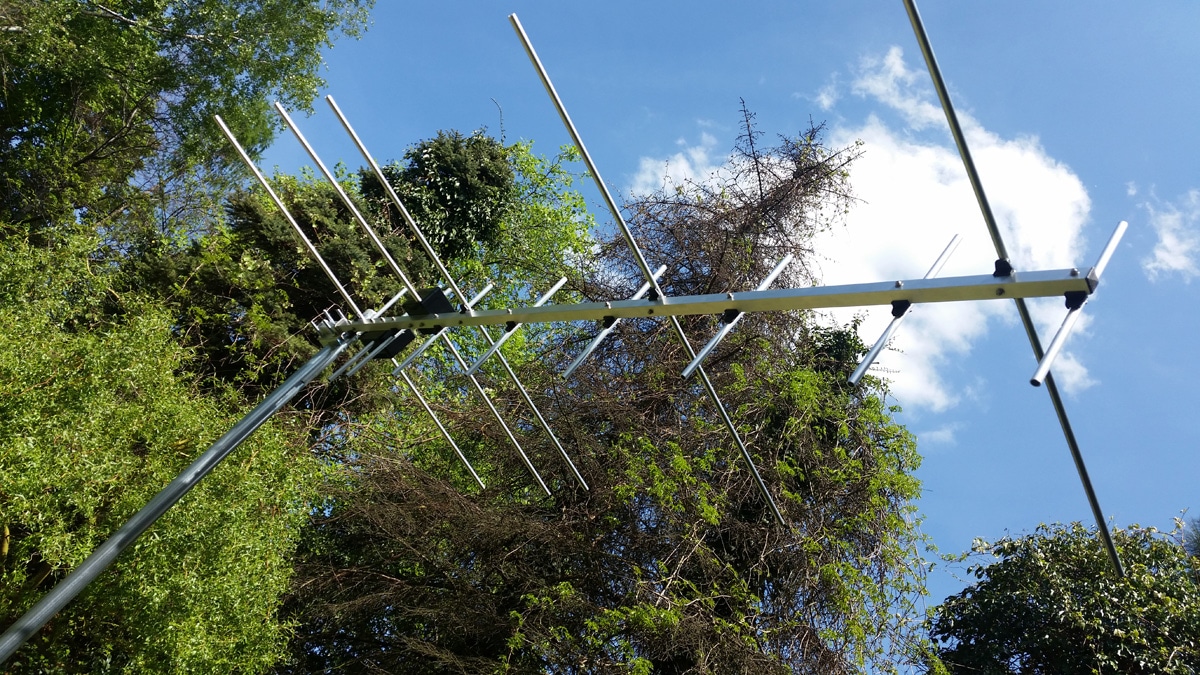

En el mismo boom se sitúan dos antenas.
una antena de 144 MHz y otra de 430 MHz en polaridad opuesta.
Estas antenas se alimentan con cables separados.

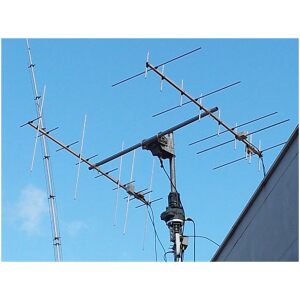

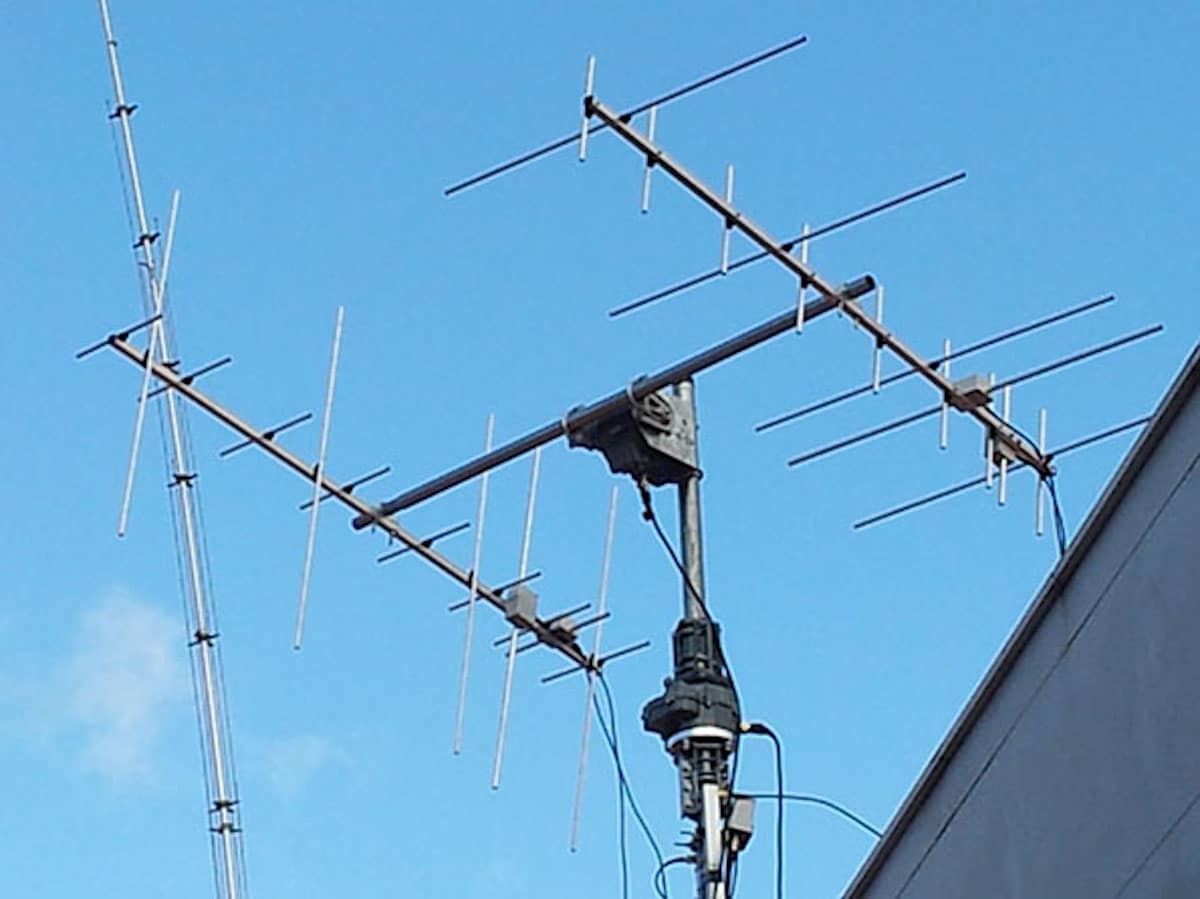

Utilizando dos antenas y cables enfasadores adecuados se puede obtener una polarización circular para operar satélites
| Información técnica |
banda 2m |
banda 70cm |
| Frecuencia | 146 MHz | 437 MHz |
| Numero de elementos | 5 | 9 |
| Ganancia | 10.5 dBi | 14.2 dBi |
| Relación delante – atrás | -20.0 dB | -25.0 dB |
| Ancho patrón vertical (+/-3dB) | 83° | 40° |
| Ancho patrón horizontal (+/-3dB) | 55° | 36° |
| Potencia máxima | 300 W | 200 W |
| ROE máxima | 1.2:1 | 1.2:1 |
| Conectores de antena | 2 x Type N | |
| Balun | 28/50Ω (coaxial Teflon ) | |
| Longitud boom | 180 cm | |
| Boom | 20x20x1 mm (25x25x1.5mm*) | |
| Diámetro elementos | 10 mm (radiante 12 mm) | |
| Material | aluminio / acero inoxidable / acero galvanizado | |
| Diámetro mástil | max. dia. 60 mm | |
| Peso | 2.3 kg (2.5kg*) | |
