TinyGTC ZC407 contador de frecuencia
VAT 21% included
157,30€

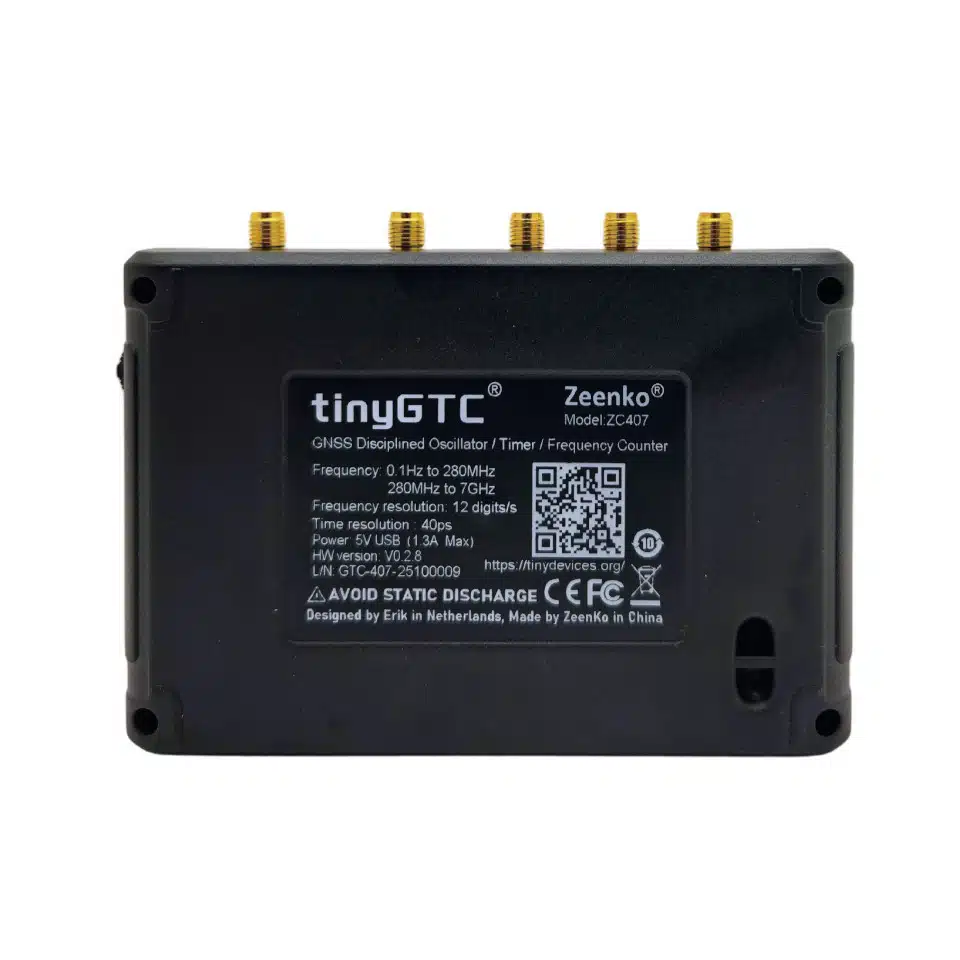

El tinyGTC ZC407 es un contador de frecuencia portátil y de alta precisión capaz de medir hasta 7 GHz.
⚠️ ¡Quedan pocas unidades en stock!
Detalles
El tinyGTC ZC407 es un contador de frecuencia portátil y de alta precisión capaz de medir hasta 7 GHz.
Al ser portátil, este contador es muy versátil y su alta resolución temporal de 40 ps garantiza resultados de medición muy precisos.
El contador tiene una amplia gama de funciones y puede medir la frecuencia, el tiempo, la fase y el recuento con intervalos sin interrupciones. Gracias a los intervalos sin interrupciones, el tinyGTC ofrece resultados fiables para las mediciones ADEV, lo que es una característica única. Además, el contador de frecuencia se puede bloquear en una ubicación GPS para sincronizar el reloj interno con una señal de tiempo GPS (UTC). Esto garantiza una alta precisión a largo plazo de las mediciones.
El tinyGTC tiene una pantalla táctil clara de 4 pulgadas que muestra toda la información relevante para su funcionamiento. Además, cuenta con una interfaz USB con la que se puede manejar el contador de forma remota o leer las mediciones con un dispositivo conectado. El contador de frecuencia tiene una ranura para tarjetas micro SD, que puede utilizar tarjetas de hasta 32 GB para almacenar los datos de medición. El desarrollador ha creado una extensa página wiki con toda la información y las especificaciones necesarias.
Esta wiki se puede encontrar aquí.
Debido a su pequeño tamaño y bajo coste, el tinyGTC no está tan bien protegido contra sobrecargas como los contadores más grandes y caros.
Lea la guía Cómo no dañar su tinyGTC para obtener consejos sobre cómo evitar daños en su dispositivo.
Especificaciones
| Acoplamiento de entrada | Entrada A y B: CC Entrada REF: CA |
| Conexiones SMA | |
| SMA A | 0 – 7 GHz (CC, 1 MΩ // 25 pF o 50 Ω) |
| SMA B | 0 – 350 MHz (CC, 1 MΩ // 2 pF o 50 Ω) |
| SMA OUT | 0.1 Hz – 100 MHz, onda cuadrada o pulso de 3 Vpp acoplado por CA, 50 Ω |
| SMA REF | Entrada de referencia externa opcional (CA), 10 MHz +5 dBm a +15 dBm o salida de 8 kHz – 250 MHz, onda cuadrada de 3 Vpp acoplada por CA, 50 Ω |
| SMA GPS | Entrada para antena GNSS activa, polarización permanente de +3 V |
| Impedancia de entrada | 1 MΩ / 2 pF 50 Ω opcional |
| Resolución | 40 ps |
| Nivel de disparo | 0 – 3.5 V |
| Pantalla | Pantalla táctil de 4″ |
| Funciones | Frecuencia, tiempo, fase, conteo |
| Fuente de alimentación | Batería recargable incorporada |
| Tensión máxima de entrada | ± 3.5 Vcc; 3.5 Vpp o 16 dBm en 50 Ω |
| Interfaces | USB, salida de pulso u onda cuadrada, entrada/salida de referencia externa, antena GPS activa, entradas de medición A y B |
Accesorios
El tinyGTC ZC407 se entrega por defecto con:
- Tarjeta micro SD de 32 GB
- Cable USB
- Conector en T SMA
- 2 cables SMA cortos
- Antena GPS activa
