Tranceptor SDR
100W-HF; 80W-6M y 8W en 2M

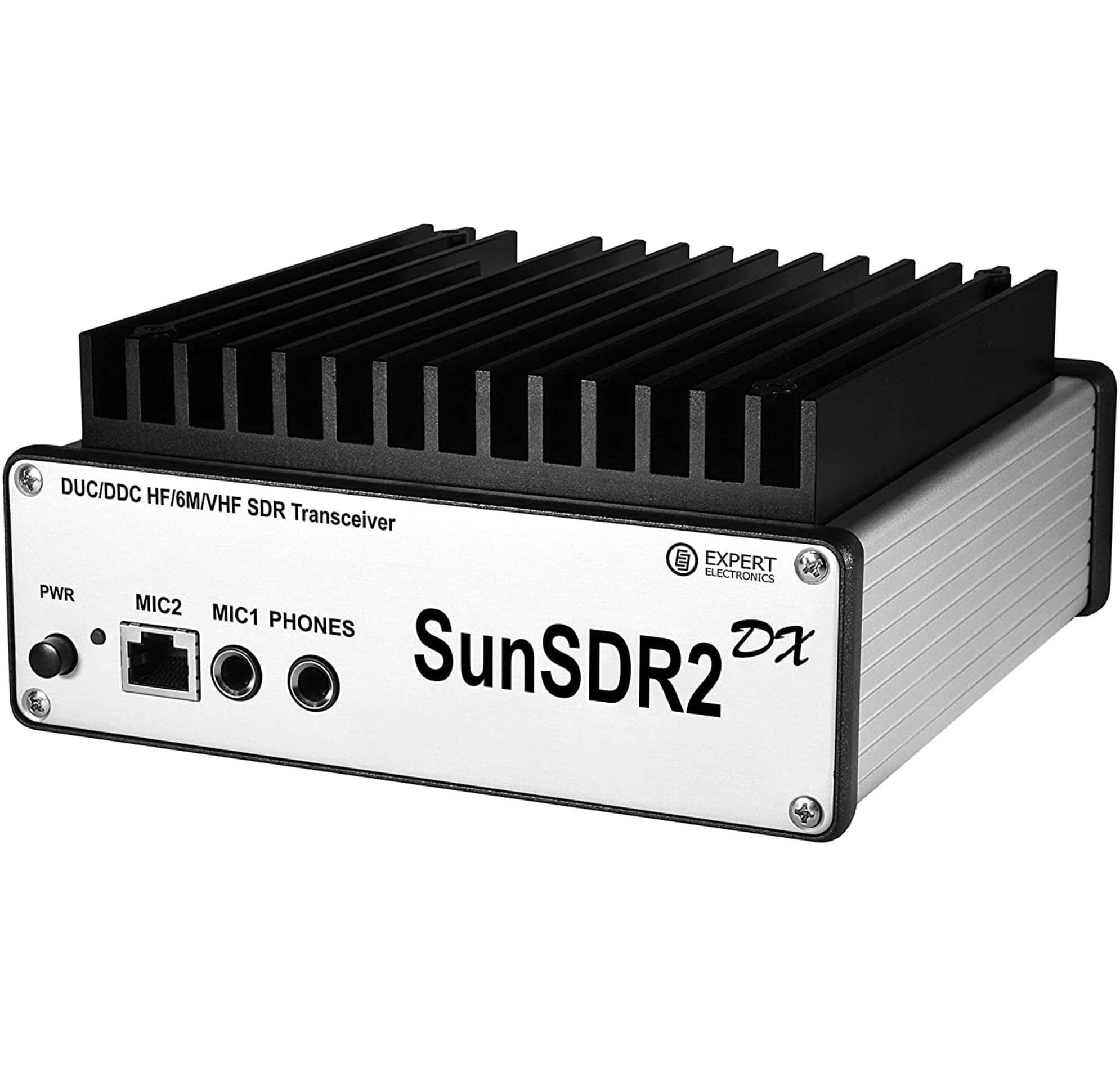

El transceptor SunSDR2 DX basado en el conocido transceptor SunSDR2 PRO con varias mejoras de hardware. Es un equipo de 100W-HF; 80W-6M y 8W en 2M, muy compacto,
tiene enfriamiento activo dispone un conector separado para una ATU externa, por lo que SunSDR2 DX
El hardware mejorado junto con el software ExpertSDR2 hacen de este transceptor SDR de alto rendimiento la estación base perfecta.
¡La elección evidente para un verdadero competidor!
Mejoras de hardware en comparación con SunSDR2 PRO:
Sistema de alimentación mejorado, que produce menos calor y menos consumo de energía
HPF para VHF (100 MHz) para eliminar señales fuertes fuera de banda de VHF
LPF para HF (70 MHz) para eliminar señales fuertes fuera de banda de HF
Nuevo chip PGA103 + en LAN de VHF
Nuevo códec de audio estéreo integrado de alto rendimiento de 24 bits con rango dinámico de 114 dB
Resistente conector ExtCtrl tipo DIP
Nuevos conectores: control de sintonizador externo, GND
Topología de PCB mejorada
Características principales
Ruta de recepción independiente basada en la arquitectura DDC (conversión descendente directa)
Ruta de transmisión independiente basada en la arquitectura DUC (conversión ascendente directa)
Potencia de salida: 100W en HF, 80W en 6M y 8W en 2M
2 RXs de software + SubRX para cada uno de ellos (4 cortes en total) + Bandscope de banda ancha independiente hasta 80 MHz
Operación de control remoto, usándolo, usted conecta PTT y CW-key al panel E-Coder. El micrófono y el E-Coder están conectados a la PC configurada de forma remota
Interfaz TCI para una conexión perfecta con software de terceros, la lista de software con soporte TCI
El módulo de procesador de voz en TX profesional proporciona la capacidad de sintonización más avanzada para la operación de voz
Conector ExtCTRL para controlar dispositivos externos con 8 potentes teclas con colector abierto
Conector ALC para amplificadores de potencia externos *
Admite el uso de transversores VHF **
Permite utilizar el transceptor como generador de señales a través del conector DAC OUT (conector SMA)
Permite el uso de filtros externos en el medio de la ruta de RF, usando ADC IN y RX OUT (conector SMA)
El retardo de monitorización en modo CW es de aproximadamente 5-6 ms
Entrada para oscilador de referencia externo de 10 MHz
Posibilidad de usar el transceptor en modo SO2V
Modos dúplex completo o semidúplex ***
Conmutador de antena con 2 conectores de antena HF y conector de antena VHF independiente (conectores Mini UHF)
Medidor de potencia interno para bandas HF y VHF y medidor de ROE para banda HF
La interfaz LAN Ethernet proporciona una conexión rápida y confiable a la PC
* ** *** Estas opciones no están aun disponibles en la versión actual del ExpertSDR2
Los requisitos mínimos del sistema ExpertSDR2:
CPU de 2 o 4 núcleos Intel Core i3 o Core i5;
8 GB de RAM;
40 GB de espacio libre en el HDD / SSD para ExpertSDR2 y los programas que lo acompañan;
Monitor de 17 ‘o más grande;
tarjeta de video con OpenGL 1.5 o superior;
El software ExpertSDR2 es compatible con Windows 7-10 de 32/64 bits, Linux (Ubuntu / Kubuntu 18.04 x64) y macOS 10.14 Mojave y versiones posteriores.
Elementos inluidos:
Transceptor SunSDR2 DX
Ventilador externo, tamaño 140 x 140 mm
Cable LAN para conexión a una red local (1,8 m)
Cable de alimentación para la conexión a una fuente de alimentación (2 m)
Adaptadores de audio JACK 6.3mm a JACK 3.5mm (2 uds.)
Cable RF Mini UHF – HF PL259 1Ft (0.3m 1 ud.)
| Especificaciones: | |
|---|---|
| ADC de RF, bit a MHz | 16 @ 160 |
| Tipo de ADC | LTC2209 |
| Rango de frecuencia RX, MHz | 0,1 … 65; 95 … 155 |
| Receptores de software independientes | 2 + 2 SubRX |
| Frecuencia de muestreo, kHz @ bit | 39; 78; 156; 312 @ 24 |
| bandscope MHz | 80 |
| Filtros RX HF, MHz | (LPF: 65 o 9 x BPF) + LPF constante: 70 |
| Filtros RX VHF, MHz | (WideRX: 95-155 o filtro SAW para 2M: 144-148) + HPF constante: 100 |
| BDR en HF, dB | 130 |
| BDR en VHF, dB | 129 |
| Sensibilidad, uV | 0,2 |
| DR IMD3, no menos dB | N / A |
| RMDR, dB | N / A |
| ATT / Preamplificador, dB | -20; -10; 0; +10 |
| VHF LNA, dB | 27 |
| RF DAC, bit a MHz | 14 @ 640 |
| Rango de frecuencia TX, M | Todas las bandas de aficionados 160-6; 2 |
| Potencia de salida en HF, W | 100 |
| Potencia de salida en 6 M, W | hasta 80 |
| Potencia de salida en VHF, W | 7 (hasta 8) |
| TX IMD3 en HF, dB | 37 en HF / 30 en VHF |
| Oscilador local TCXO, MHz +/- ppm | 20 +/- 0,5 |
| Entrada de oscilador externo de 10 MHz | + |
| Códec de audio integrado, bit | 24 |
| Entrada / salida RF | 2HF, 1VHF (Mini_UHF) ADC IN, DAC OUT (SMA) |
| Interfaz de PC | LAN 100 Mbit |
| Rango de voltaje DC en RX / TX, V | 8 … 14,8 / 10 … 14,8 |
| Voltaje CC recomendado, V | 13,8 |
| Consumo de corriente RX / TX, A | 1.2 / 24 |
| Consumo de energía RX / TX, W | 16,5 / 330 |
| Temperatura de funcionamiento, ° C / ° F | 0 … + 50 / +32 … + 122 |
| Dimensiones L x W x H, cm | 19,0 x 17,0 x 8,0 |
| Peso, kg | 1.8 |
