L’analitzador està dissenyat per mesurar SWR (relació d’ona estacionària), pèrdua de retorn, així com altres paràmetres de sistemes de cable i antena al rang de 100 kHz a 1000 MHz.

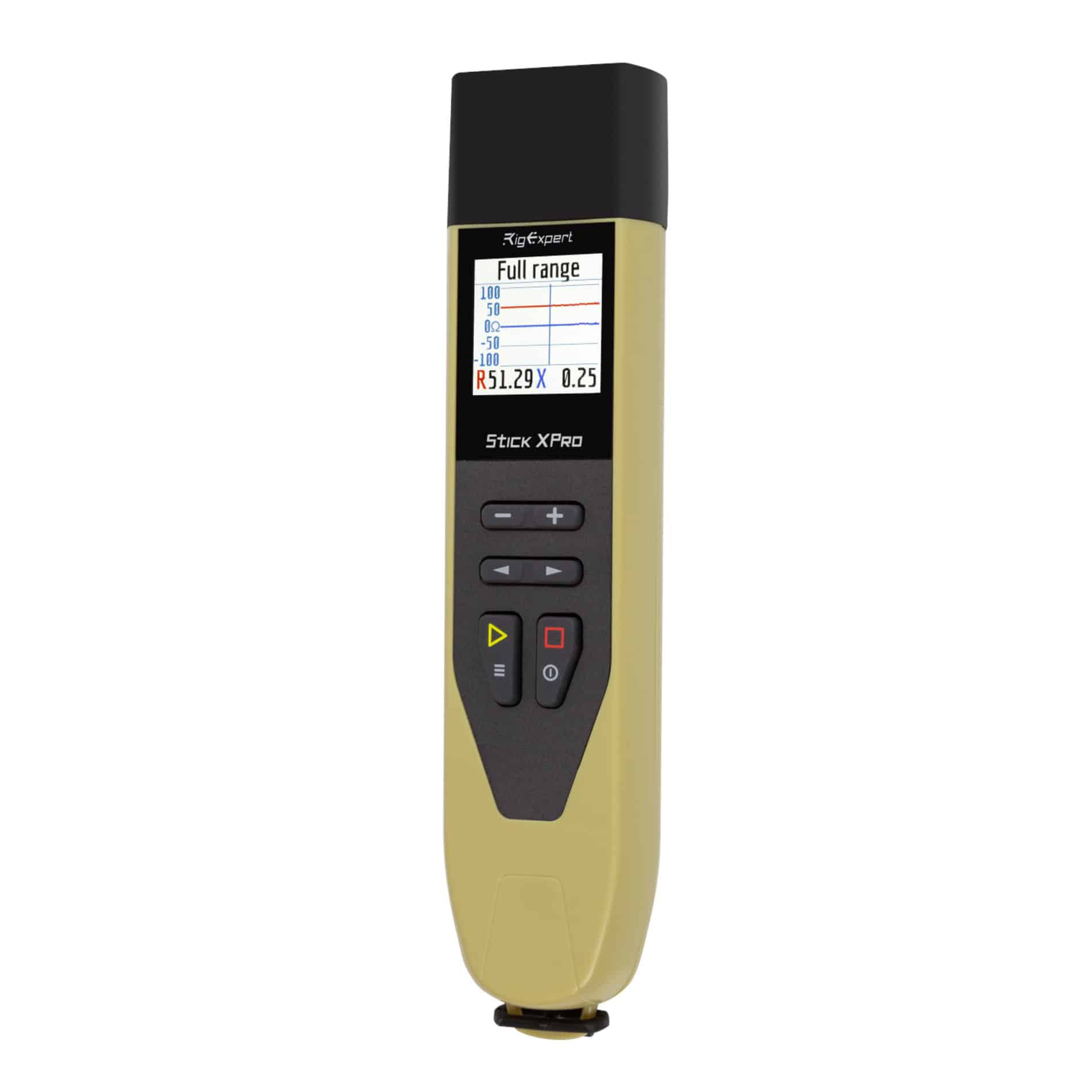

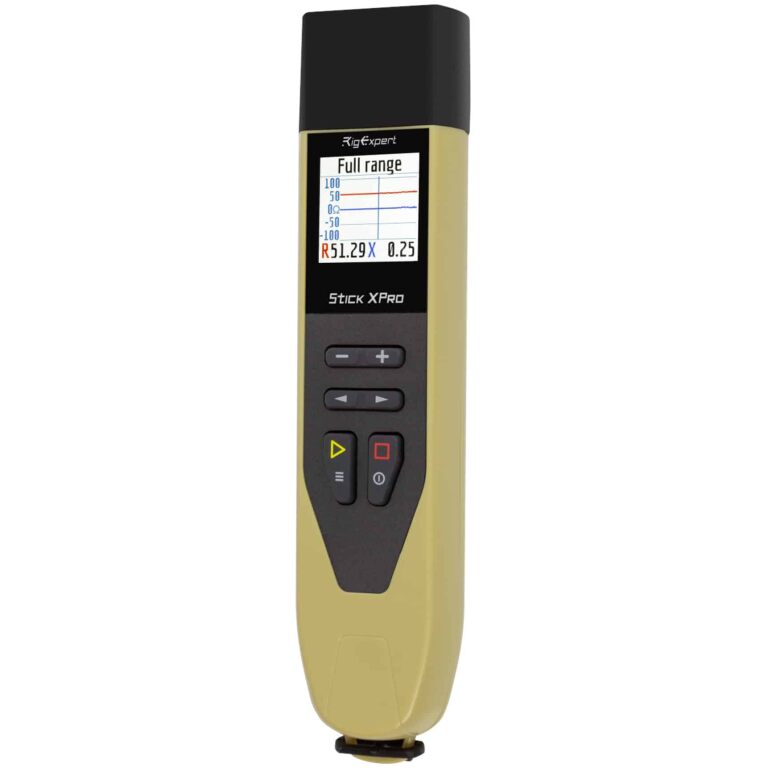

L’analitzador RigExpert Stick XPro és petit pràctic i potent està dissenyat per mesurar els paràmetres més útils dels sistemes de cable i antena al rang de 100 kHz a 1000 MHz.
En comparació amb altres dispositius, el RigExpert Stick XPro és un analitzador d‟antenes i cables d‟última generació.
El dispositiu és ideal per a ús en camp.
Característiques
Rang de freqüència: 0.1-1000 MHz
Entrada de freqüència: resolució de 1 KHz
Mesurament per a sistemes de 25, 50, 75, 100, 150, 200, 300, 450 i 600 ohms
Rang de mesura SWR: 1 a 100 en modes numèrics, 1 a 10 en modes de gràfic
Rang R i X: 0… 10000, -10000… 10000
Maneres de visualització:
- HAM (una comprovació ràpida d‟antena de banda única)
- Multi (una revisió ràpida d’antenes multibanda)
- Mode de calibratge OSL
- Gràfic R, X
- Gràfic de pèrdues de tornada

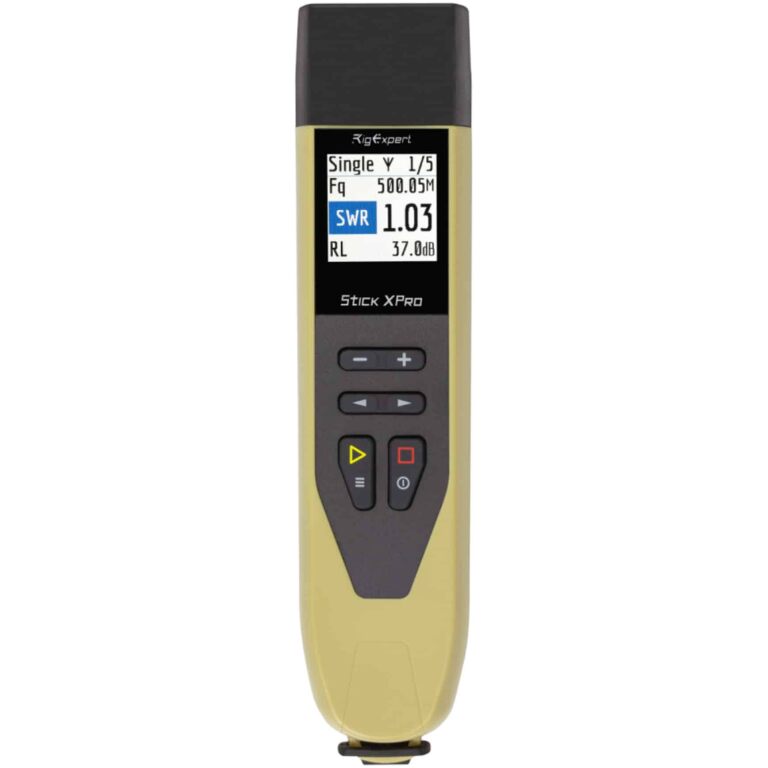

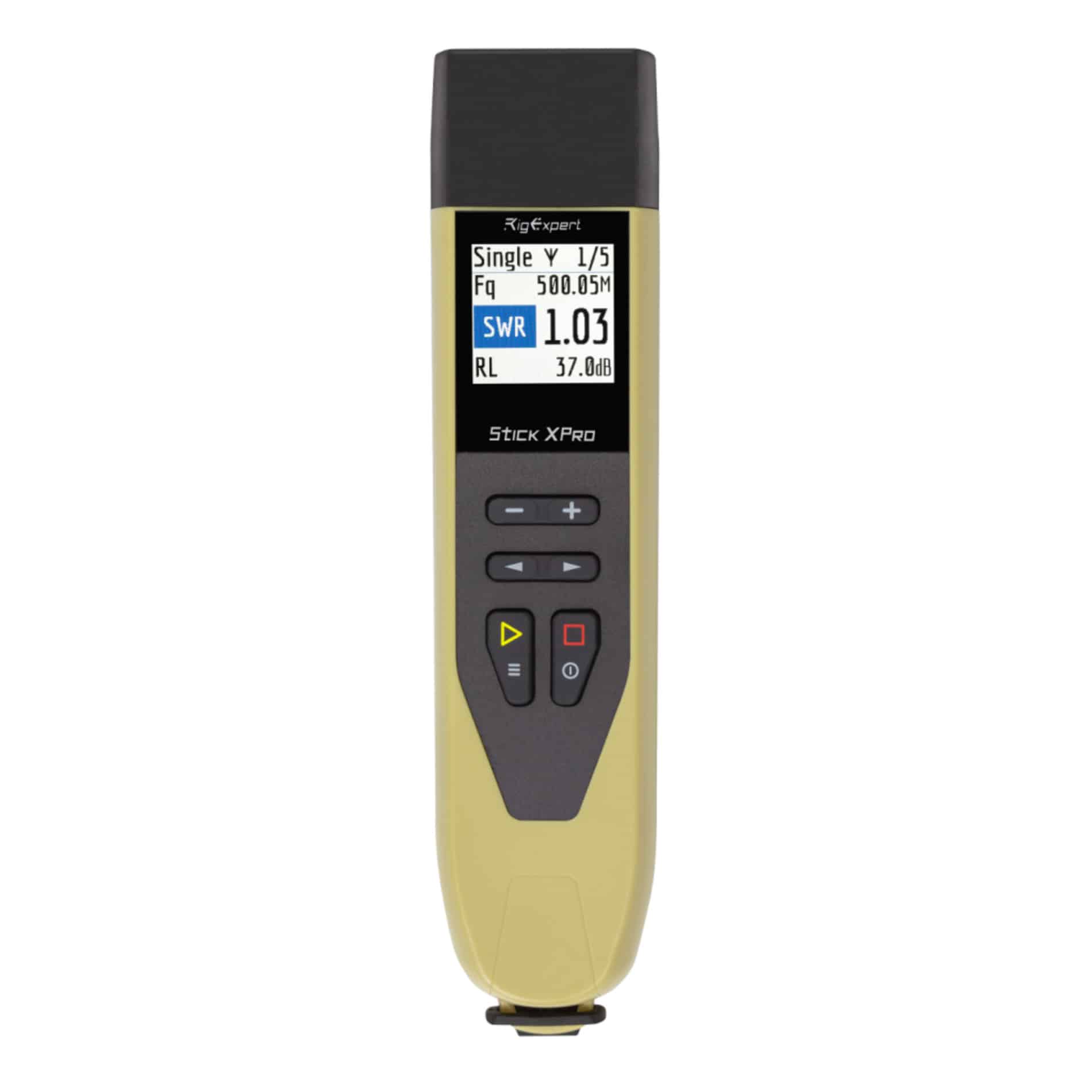

- Simple (mesura SWR, |Z|, R, X, C, L, RL, Mag&Phase)
- Gràfic de ROE
- TDX (distància a la falla)
- Eines de cable (StubTuner, Longitud de cable, Impedància, Mesuraments de pèrdua)
Sortida RF:
Tipus de connector: N (adaptador a PL inclòs)
Potència de sortida: -10 dBm (a 50 ohms de càrrega).
Alimentació:

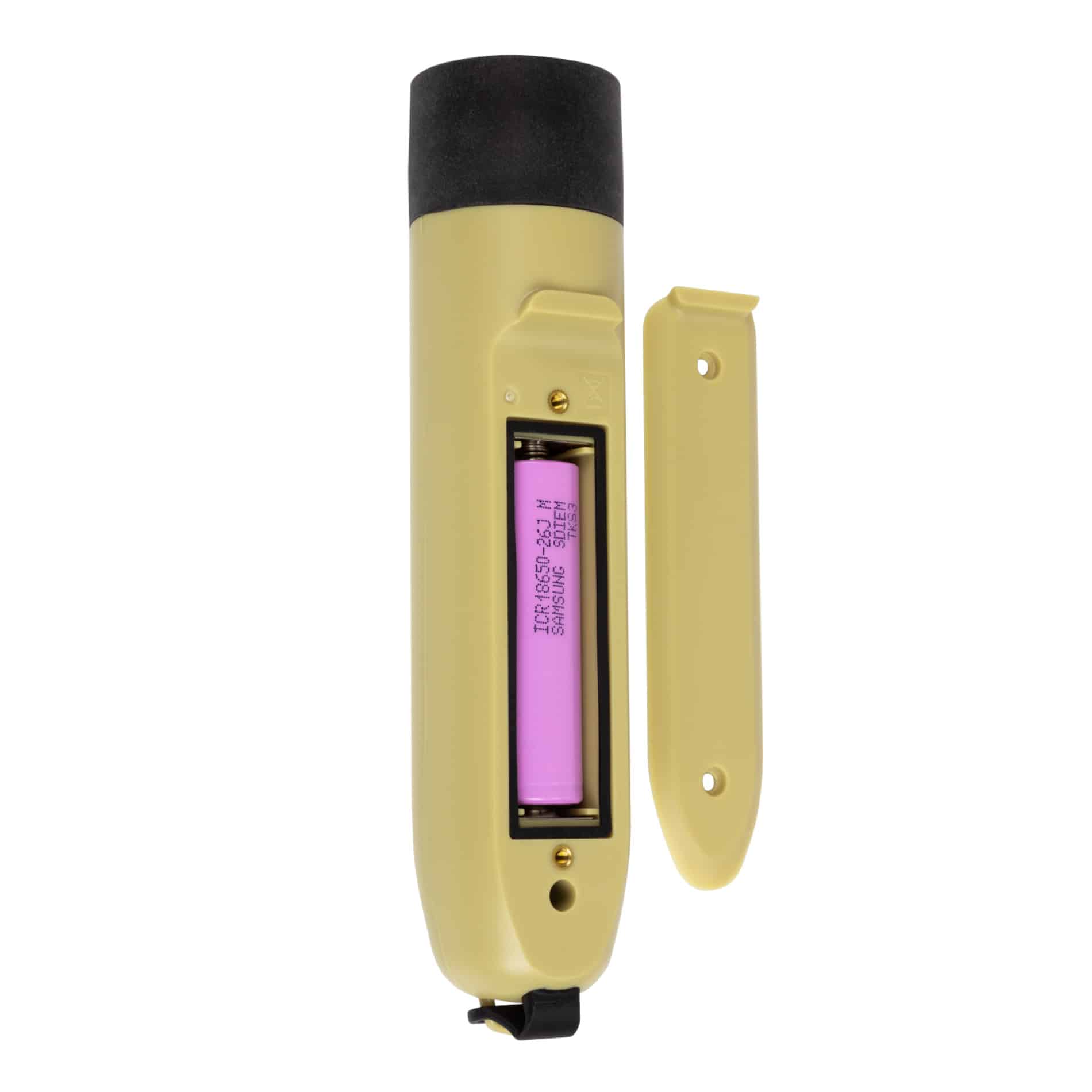

Una bateria d’ions de liti de 3.7V tipus 18650
Quan l’analitzador està connectat a un PC o adaptador de CC amb presa USB, pren energia d’aquestes fonts
Interfície:
Pantalla COLOR TFT 290×220
2 × 3 tecles al teclat a prova d’aigua
Menús en anglès i pantalles d’ajuda
Connexió USB a ordinador
L’analitzador Stick 230, juntament amb AntScope per a Android i IOS
funciona amb telèfons intel·ligents i tauletes amb Android versió 6 o superior.
Bluetooth: v.4.2 BLE monomode, classe B
Dimensions: 185 mm x 40 mm x 33 mm
Temperatura de funcionament: 0…40°
Pes: 185b amb bateria
Garantia: 2 anys
