El analizador está diseñado para medir SWR (relación de onda estacionaria), pérdida de retorno, así como otros parámetros de sistemas de cable y antena en el rango de 100 kHz a 500 MHz.

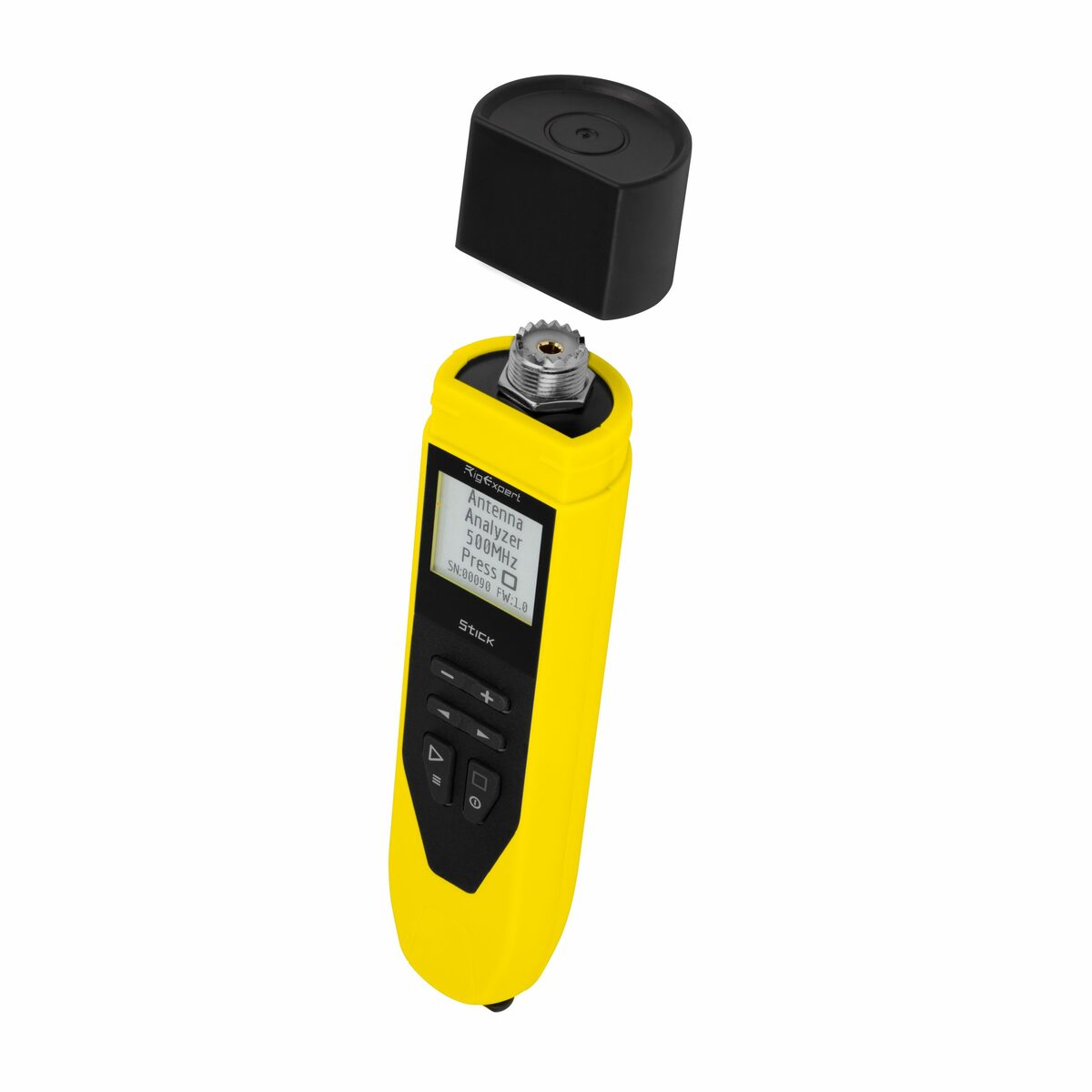

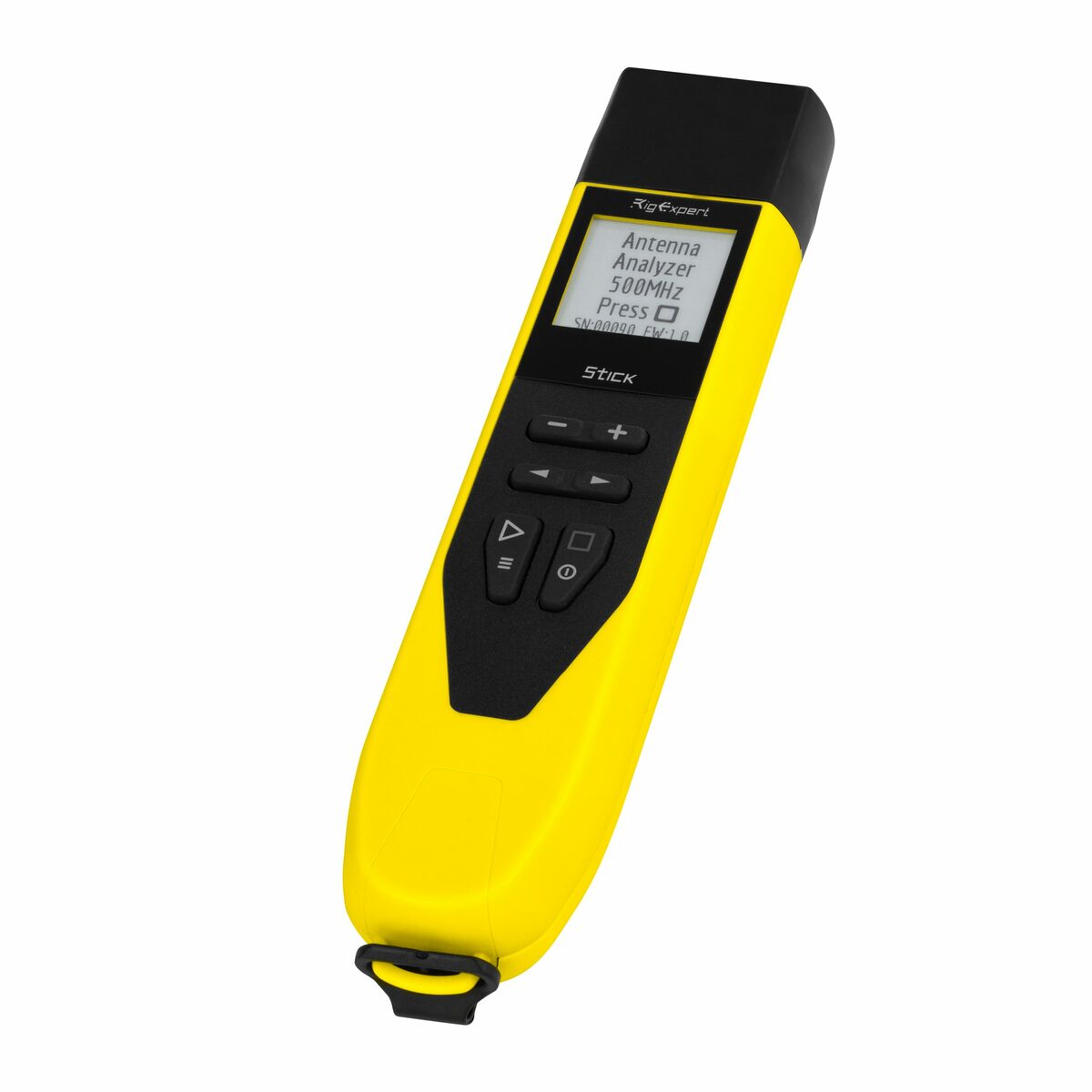

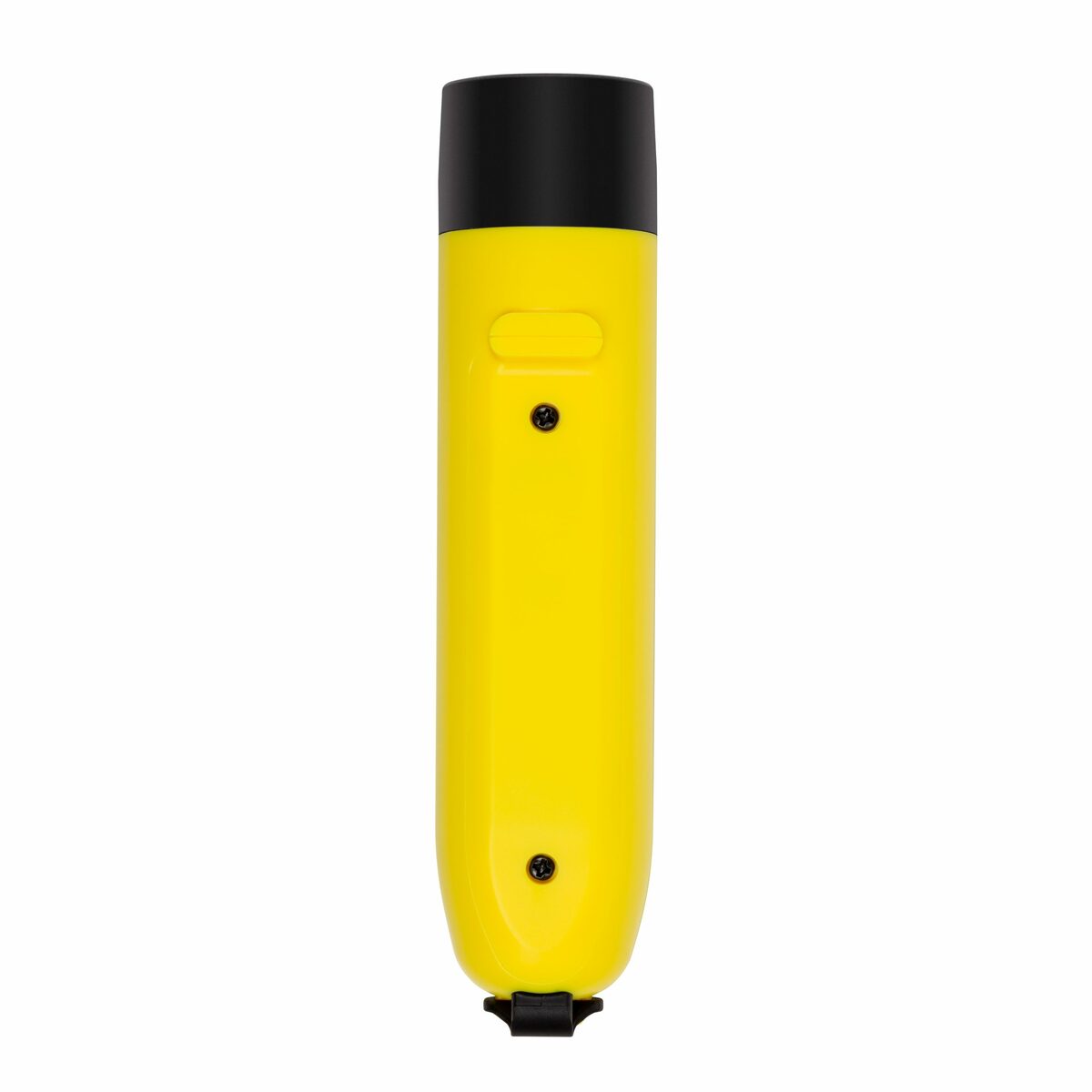

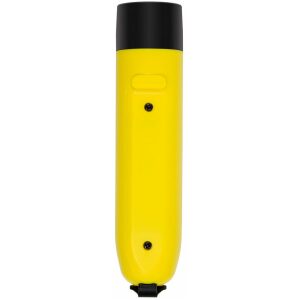

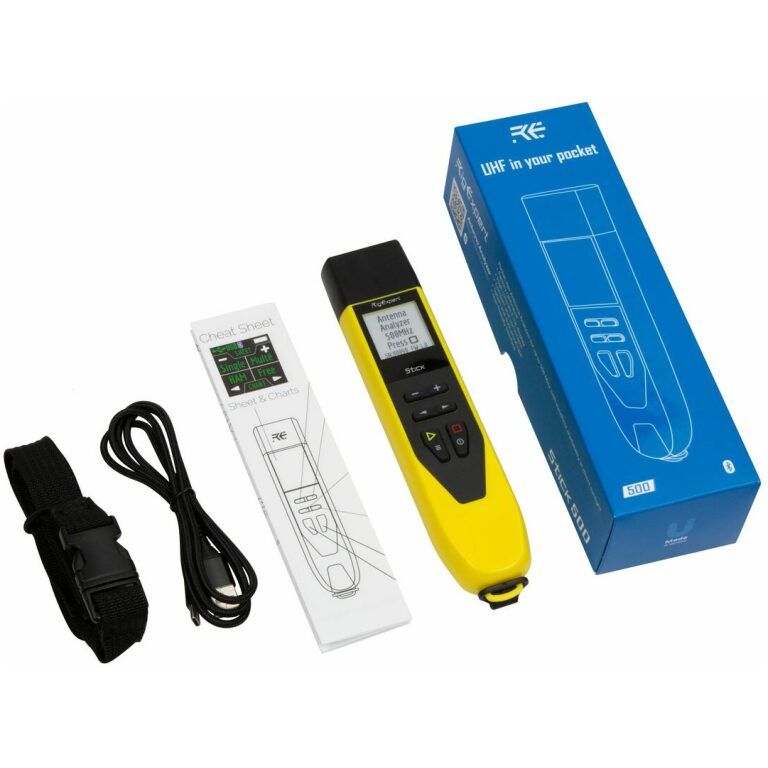

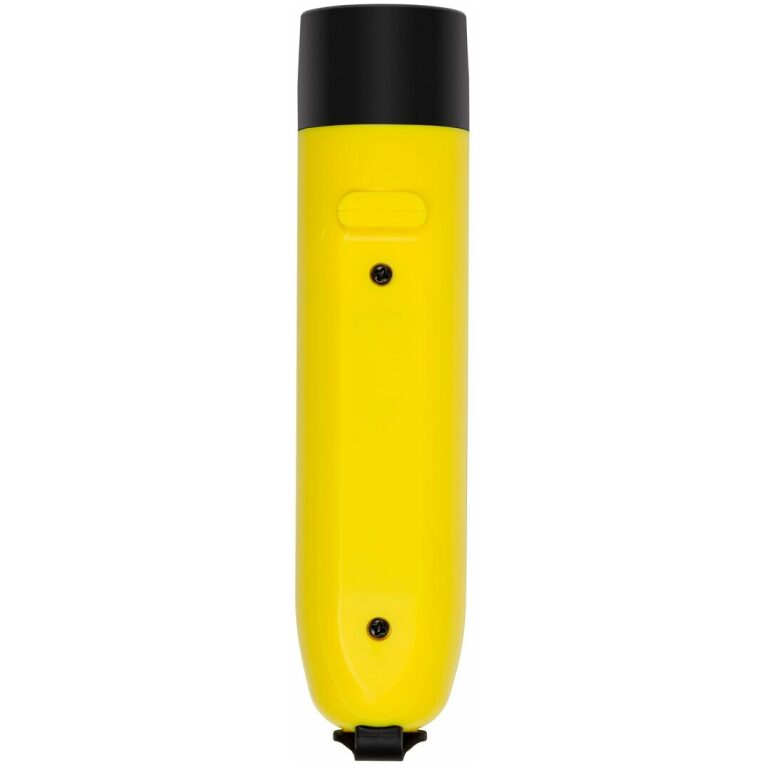

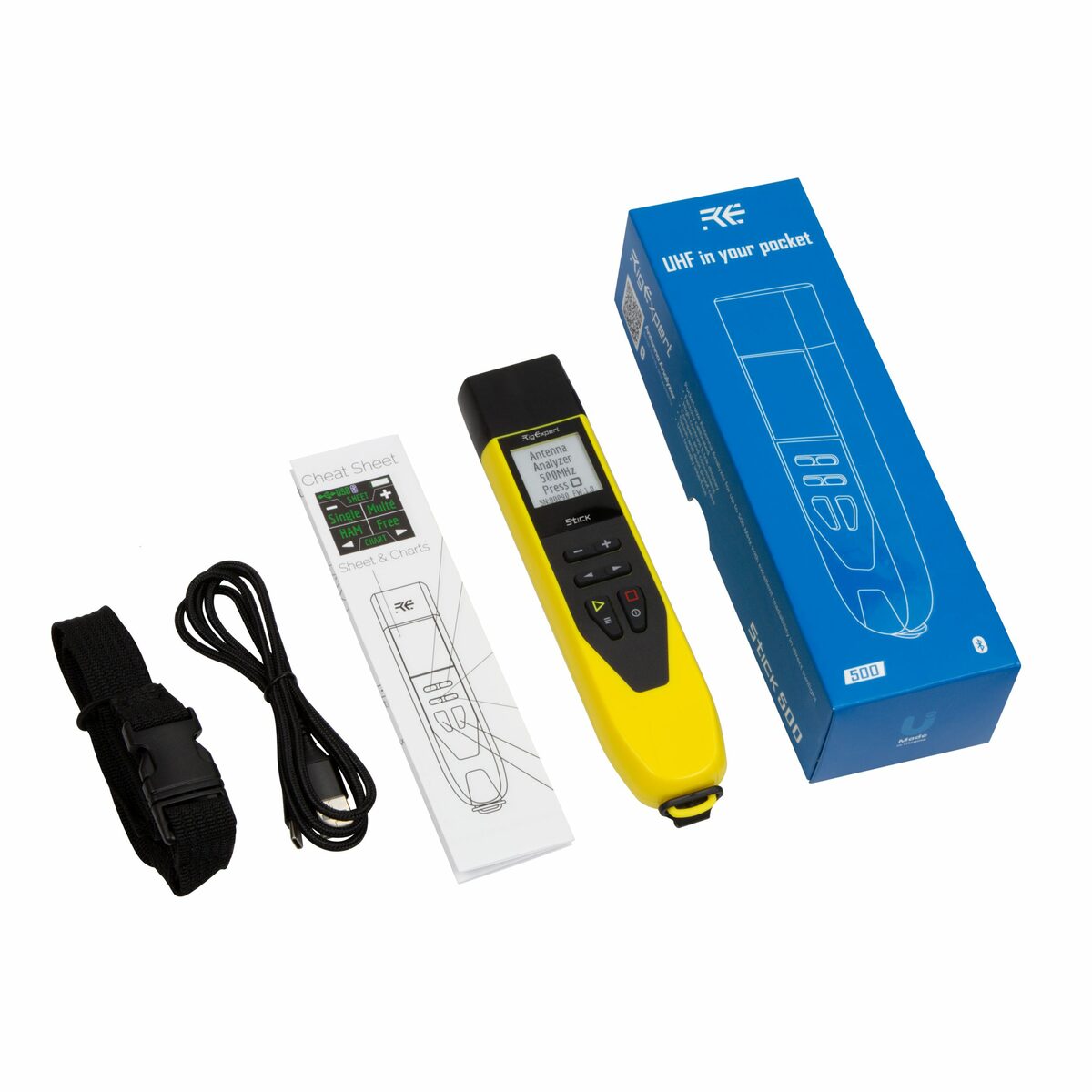

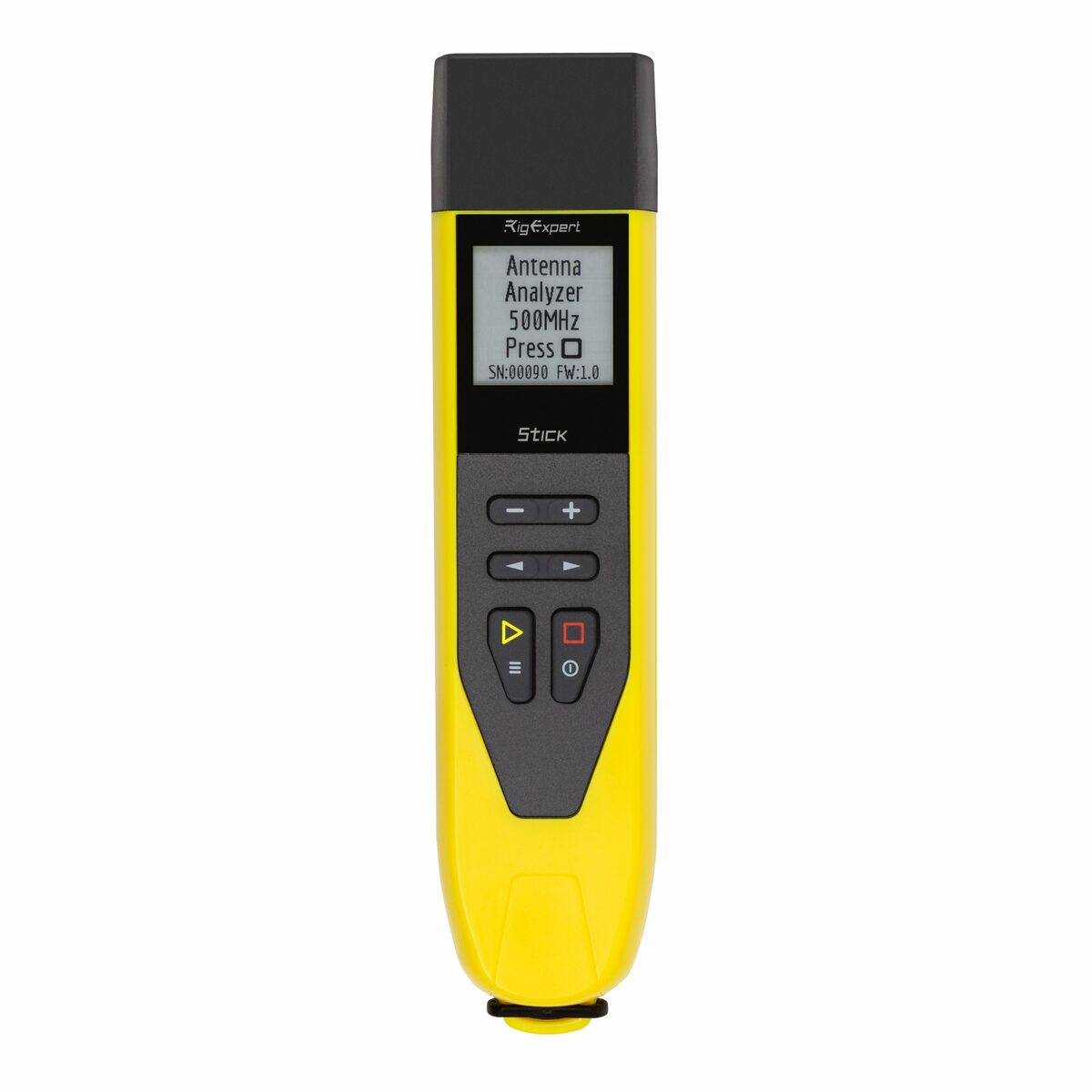

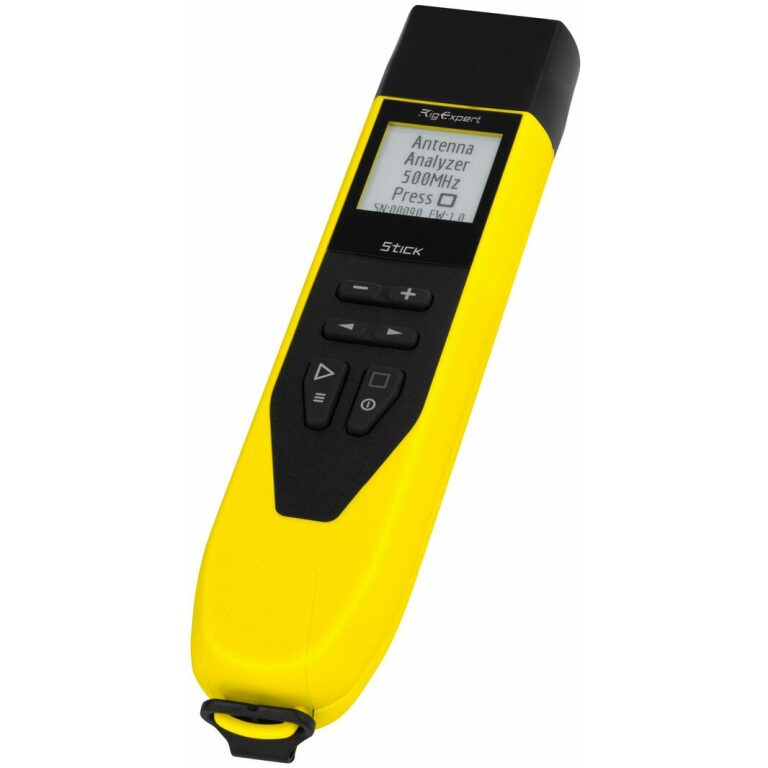

El analizador RigExpert Stick 500 es pequeño práctico y potente está diseñado para medir los parámetros más útiles de los sistemas de cable y antena en el rango de 100 kHz a 500 MHz.
En comparación con otros dispositivos, el RigExpert Stick 500 es un analizador de antenas y cables de última generación.
El dispositivo es ideal para uso en campo.
Características
Rango de frecuencia: 0.1 a 500 MHz
Entrada de frecuencia: resolución de 1 KHz
Medición para sistemas de 25, 50, 75, 100, 150, 200, 300, 450 y 600 ohmios
Rango de medición SWR: 1 a 100 en modos numéricos, 1 a 10 en modos de gráfico
Rango R y X: 0 … 2000, -2000 … 2000
Modos de visualización:
SWR, pérdida de retorno, R, X, Z, L, C, Magnitud y ángulo de fase en una sola frecuencia.
Gráfico SWR, 100 puntos.
Gráfico SWR en bandas HAM fijas por regiones IARU, 100 puntos.
Modo Multé: para verificar su antena multibanda rápidamente.
Salida RF:
Tipo de conector: SO239
Forma de señal de salida: cuadrada, 0.1 a 230 MHz.
Potencia de salida: -10 dBm (a 50 ohmios de carga).
Alimentación:
Una batería de iones de litio de 3.7V, tipo 18650
Cuando el analizador está conectado a una PC o un adaptador de CC con toma USB, toma energía de estas fuentes
Interfaz:
Pantalla BN TFT 220×220
2 × 3 teclas en el teclado a prueba de agua
Menús en inglés y pantallas de ayuda
Conexión USB a ordenador
El analizador Stick 230, junto con AntScope para Android y IOS
funciona con teléfonos inteligentes y tabletas con Android versión 6 o superior.
Bluetooth: v.4.2 BLE monomodo, clase B
Dimensiones: 185 mm x 40 mm x 33 mm
Temperatura de funcionamiento: 0 … 40 °
Peso: 185b con batería
Garantía: 2 años
José Miguel B. (propietari verificat) –
TheRigexpert Stick 500 was a game changer in my station. It allowed me to tune an antenna 100 times faster than using the SWR meter on the radio. I just use wire dipole antennas and this tool is a must. The delivery was impecable, on time and well packaged. The product is great to use in the stick itself but also in smartphone and PC. The most use I’ve done is with the smartphone since more control and display graphics are available but just using the stick on a quick deployment is more than enough.
Alejandro H. (propietari verificat) –
Muy buen analizador
Facil de utilizar
Extremadamente util
