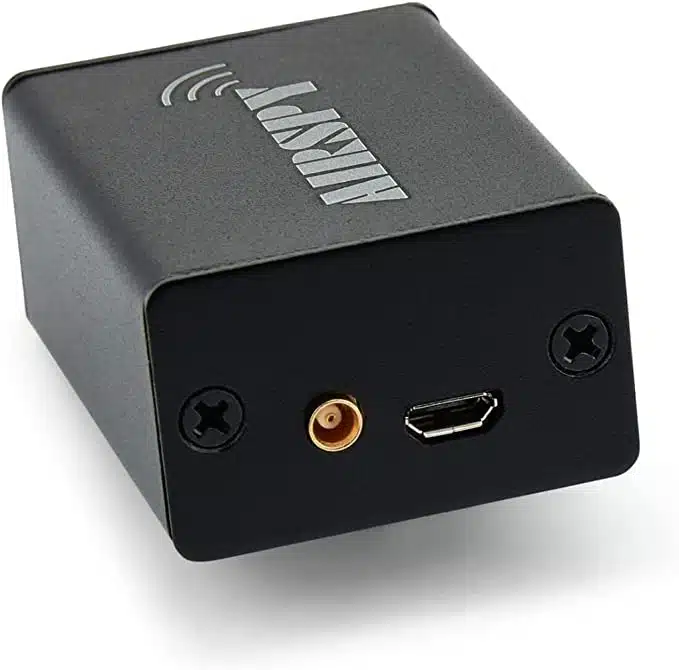

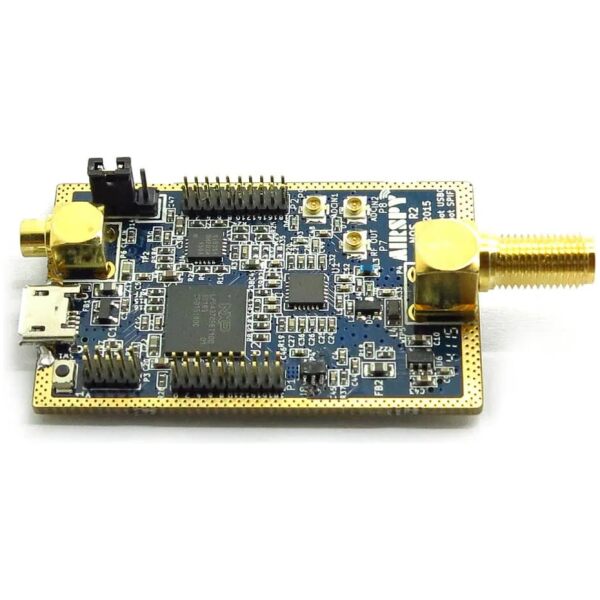

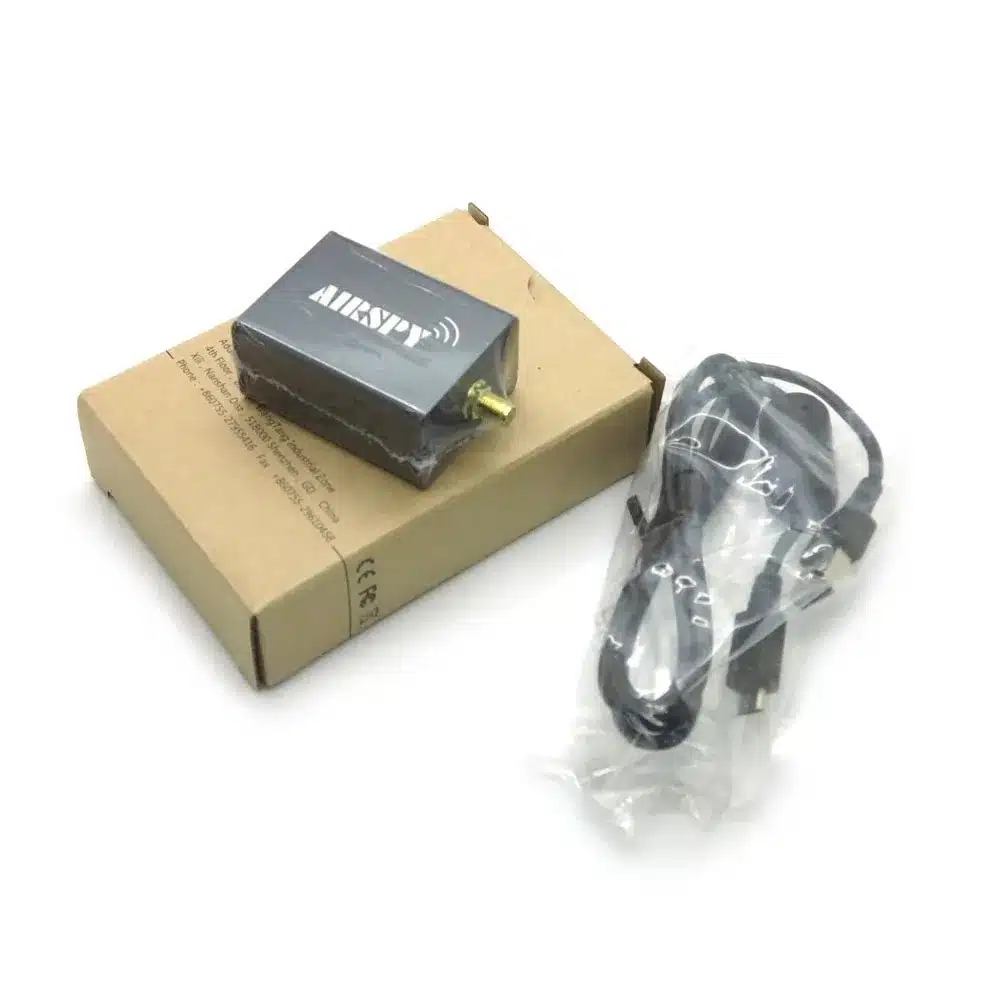

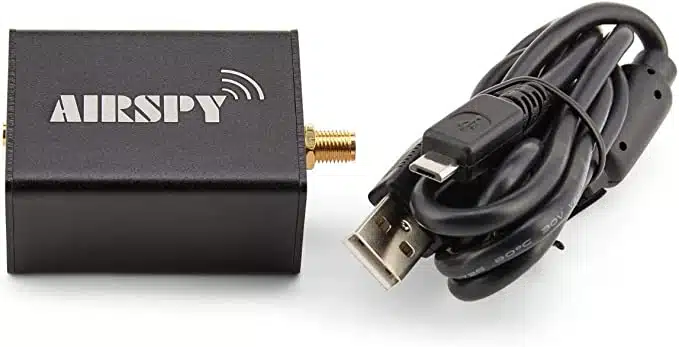

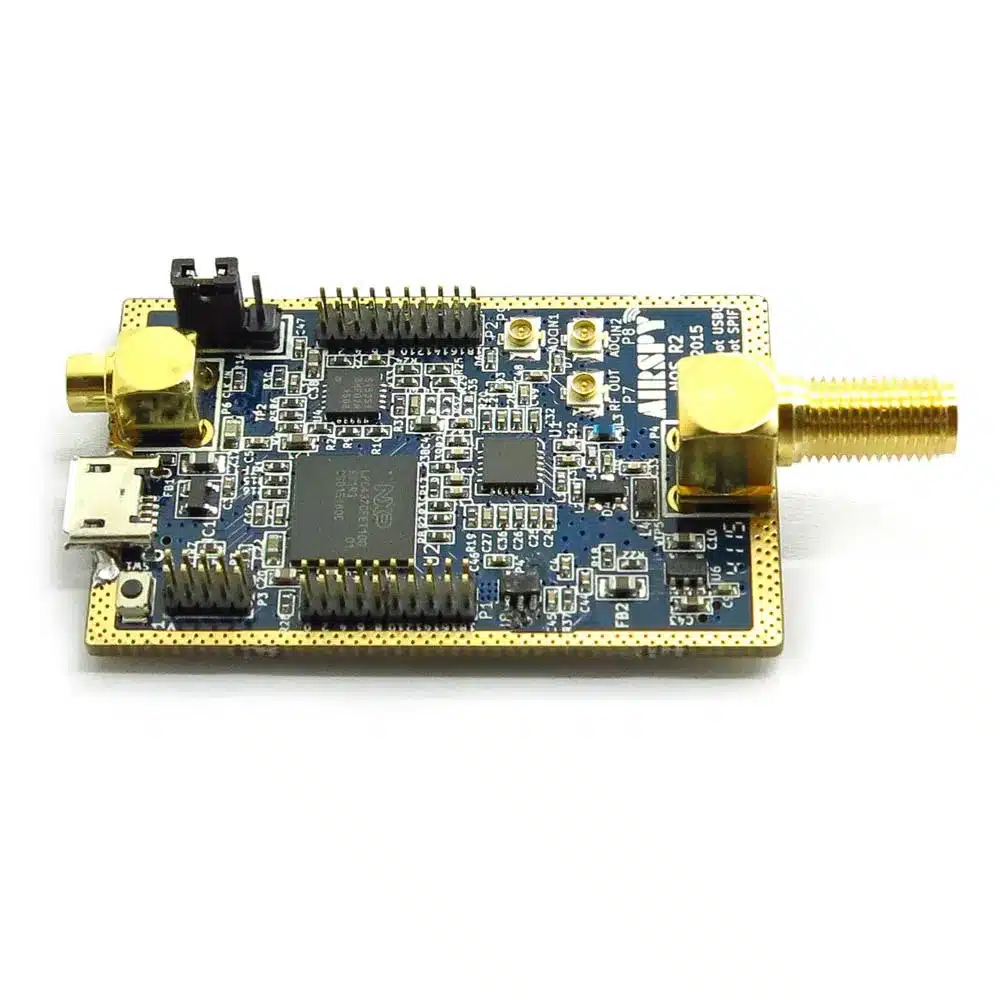

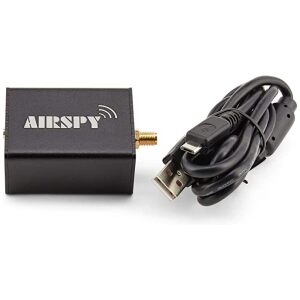

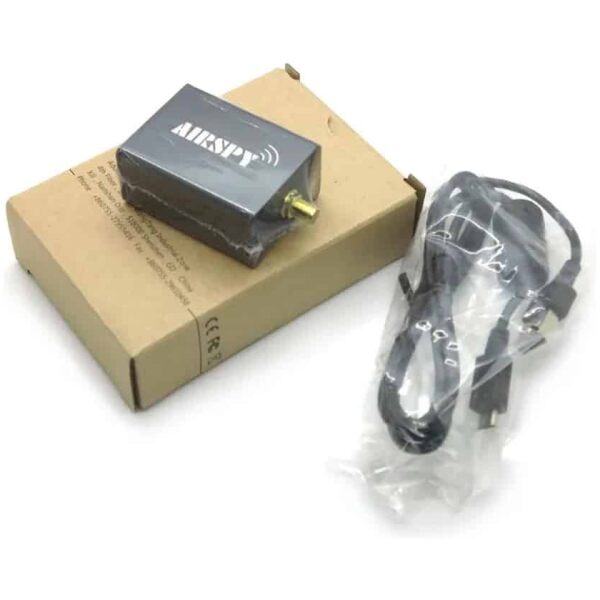

Airspy R2 és un receptor SDR basat en Rafael Micro R820T2 (o R860) i un ADC de 12 bits de sobremostreig d’alta qualitat i un DSP d’última generació.
En el mode de sobremostreig, l’Airspy R2 aplica filtratge analògic de RF i IF a la ruta del senyal i augmenta la resolució fins a 16 bits utilitzant el delmat per programari. El resultat net és un rendiment espectacular!
La cobertura es pot ampliar a les bandes de HF a través del convertidor SpyVerter
L’Airspy R2 és 100% compatible amb tot el programari existent, inclòs l’estàndard d’escaneig de facto SDR#, però també amb una sèrie d’aplicacions de ràdio populars SDR com SDR-Radio, HDSDR, GQRX i GNU Radio.
Per obtenir una llista més completa de programari compatible, a la pàgina de baixada .
Aplicacions Típiques
Monitor de ràdio VHF/UHF/SHF
Matriu de receptors coherent
Cerca de direcció
Radar passiu
ADS-B, ATC
Astronomia radial
FI Satèl·lit
Receptor de ràdio de telemetria
Escàner de banda ampla
Educació
Radioaficionats, etc
Plataformes compatibles
Windows Vista, 7, 8, 8.1 i 10 (per a Windows XP, contacteu-nos )
linux
*BSD
OSX
Especificacions tècniques
Rang de RX nadiu continu de 24 a 1700 MHz
3,5 dB NF entre 42 i 1002 MHz
Entrada màxima de RF de +10 dBm
Seguiment de filtres de RF
Etapa frontal RF IIP3 de 35dBm
ADC de 12 bits a 20 MSPS (10,4 ENOB, 70 dB SNR, 95 dB SFDR)
Sortida 10MSPS IQ
Eixida IQ experimental de 2,5 MSPS per a dispositius de baix consum (Raspberry Pi, Odroid, etc.): no recomanat per a aplicacions d’alt rendiment.
Fins a 80 MSPS quan es fa servir firmware personalitzat
Cortex M4F @ fins a 204MHz amb suport Multi Core (doble M0)
Rellotge de soroll de fase baixa i alta precisió de 0,5 ppm
1 rellotge RTC
Entrada de rellotge extern (10 MHz a 100 MHz mitjançant connector MCX): ideal per a ràdios de fase coherent
Vista d’espectre panoràmic de 10 MHz amb àlies/imatge de fins a 9 MHz
Fluxos de sortida IQ o Real, fixos de 16 bits o flotants de 32 bits
Sense desequilibri IQ, compensació de CC o soroll 1/F al centre de l’espectre que afecta tots els altres SDR
Ports d´extensió: 16 x SGPIO
1 entrada RF (connector SMA, protecció ESD de fins a 30 kV)
1 sortida de RF (bucle, U-FL, protecció ESD de 15 kV)
2 entrades ADC d’alta velocitat (fins a 80 MSPS, U-FL, CC acoblada, protecció ESD de 15 kV)
Bias-Tee commutada per programari de 4,5 V per alimentar LNA i convertidors ascendents/descendents
8 x gpi programables d’alta velocitat fins a 100 MHz
3 x sortides de rellotge sincronitzades programables fins a 160 MHz
1 x sortida de rellotge de CPU central
1 pin de reinici
2 x pins regulats +5.0 i +3.3v
1 connector JTAG
No calen controladors! 100% Plug-and-play al Windows Vista, 7, 8, 8.1 i 10
Temperatura de funcionament: -10 °C a 40 °C
