Analitzador de xarxa vectorial.
10KHz-1,5 GHz

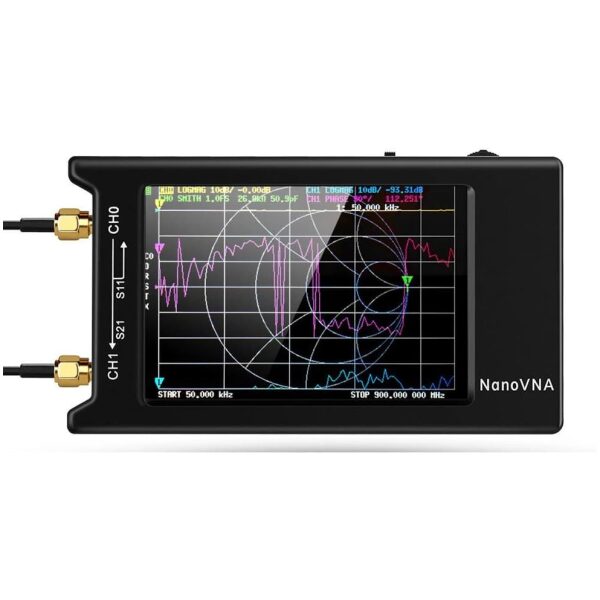

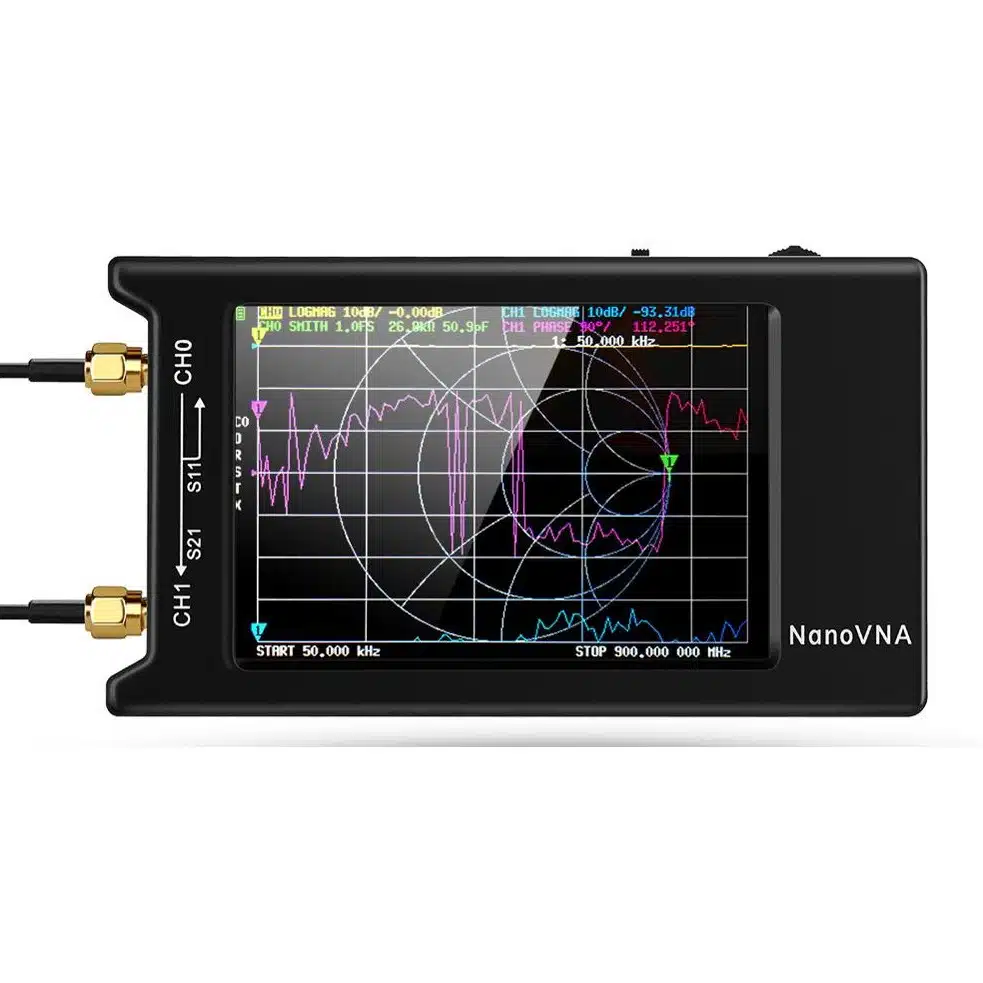

El NanoVNA-H4 és un analitzador de xarxa vectorial portàtil de 10 kHz – 1,5 GHz dissenyat per mesurar els coeficients de reflexió i transmissió dels equips.
L’analitzador té una pantalla tàctil de 3,95” que pot mostrar les mesures en 101 punts. A més, el NanoVNA-H té una bateria integrada de 1950 mAh i es pot connectar a un telèfon Android o PC mitjançant USB (-C). Tant l’aplicació web per a Google Chrome i una per a Android estan disponibles per controlar l’analitzador i mostrar els mesuraments.
Aquest és el NanoVNA-H4 original d’ Hugen . El dissenyador d’aquest NanoVNA-H4 ha creat una pàgina Wiki amb informació.
Característiques:
Caixa ABS: 75mm x 133mm x 18mm
Freqüència de mesura: 10KHz-1,5 GHz
Sortida RF: 0dbm (± 2dbm)
Marge de mesura : 70dB (50kHz-300MHz), 60dB (300M-900MHz), 40dB (0,9G-1,5 GHz);
Port SWR: <1,1
Pantalla: TFT de 3,95 polzades (320×480)
Interfície USB: USB tipus C mode de comunicació: CDC (serial).
Alimentació: USB 5V 200mA,bateria integrada de 1950mAh, corrent de càrrega màxima 1A
Nombre de punts d’escaneig: 101 (fix)
Seguiment de la pantalla: 4, marcat: 4, desat de configuració: 5
Tolerància de freqüència:<2.5ppm
Estabilitat de la freqüència: <0,5ppm

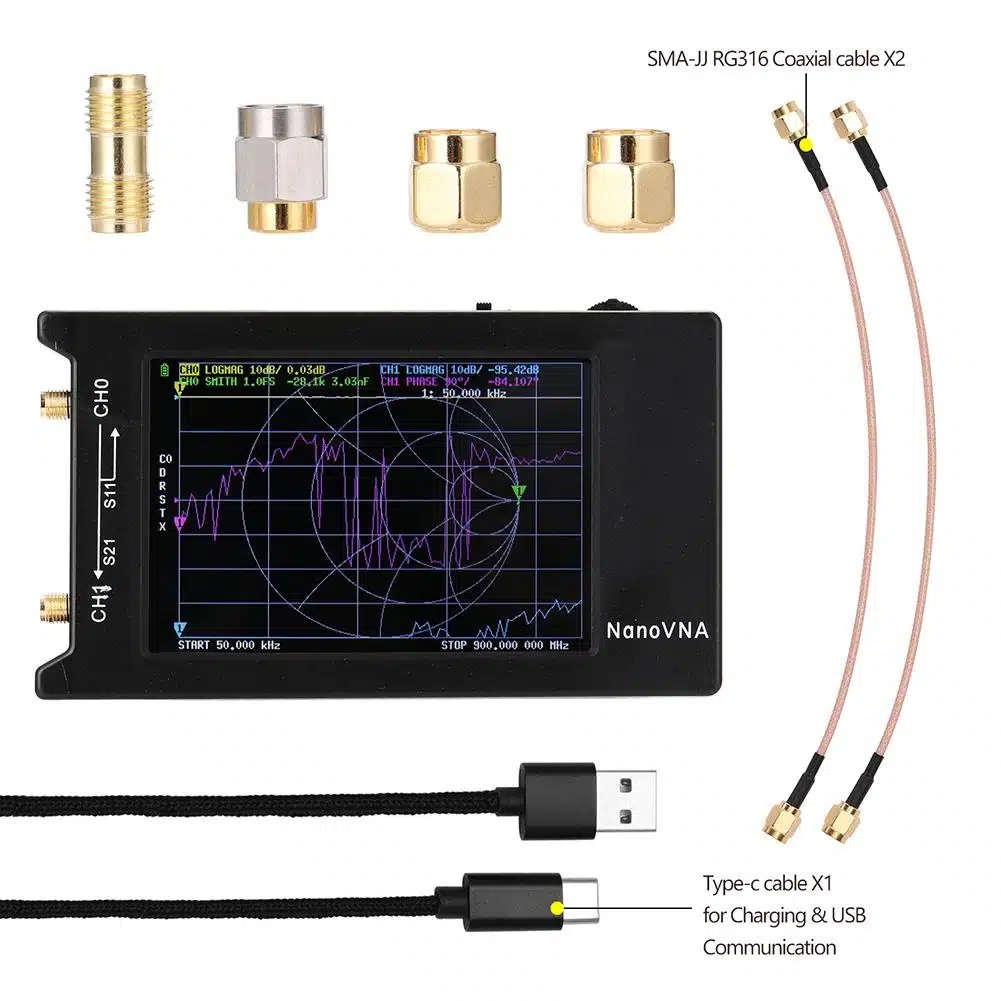

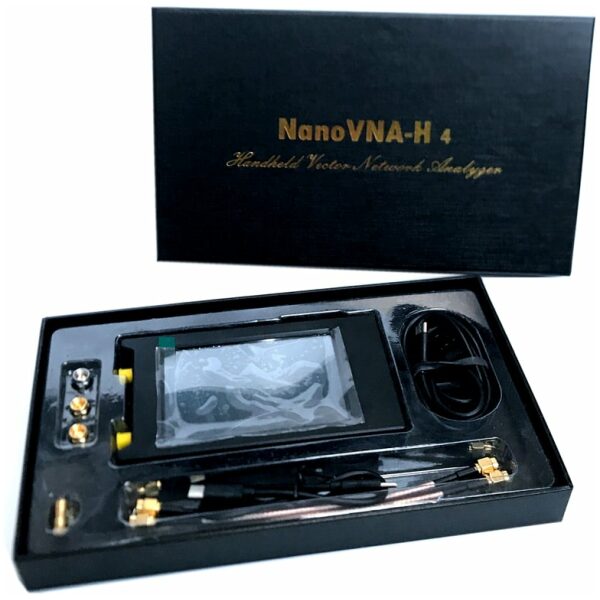

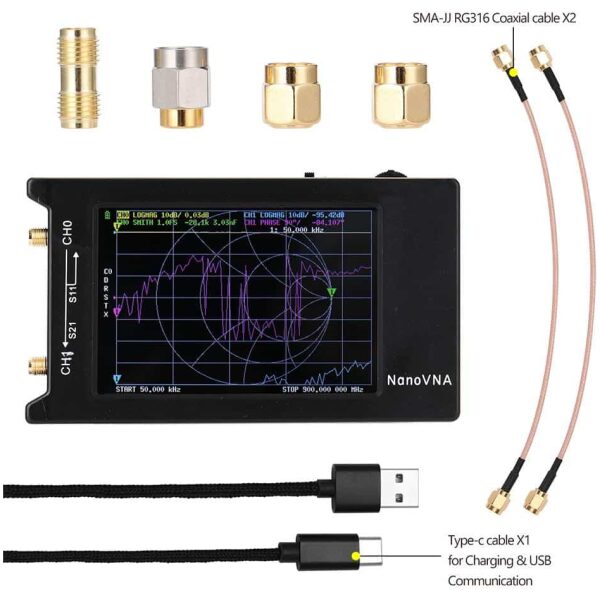

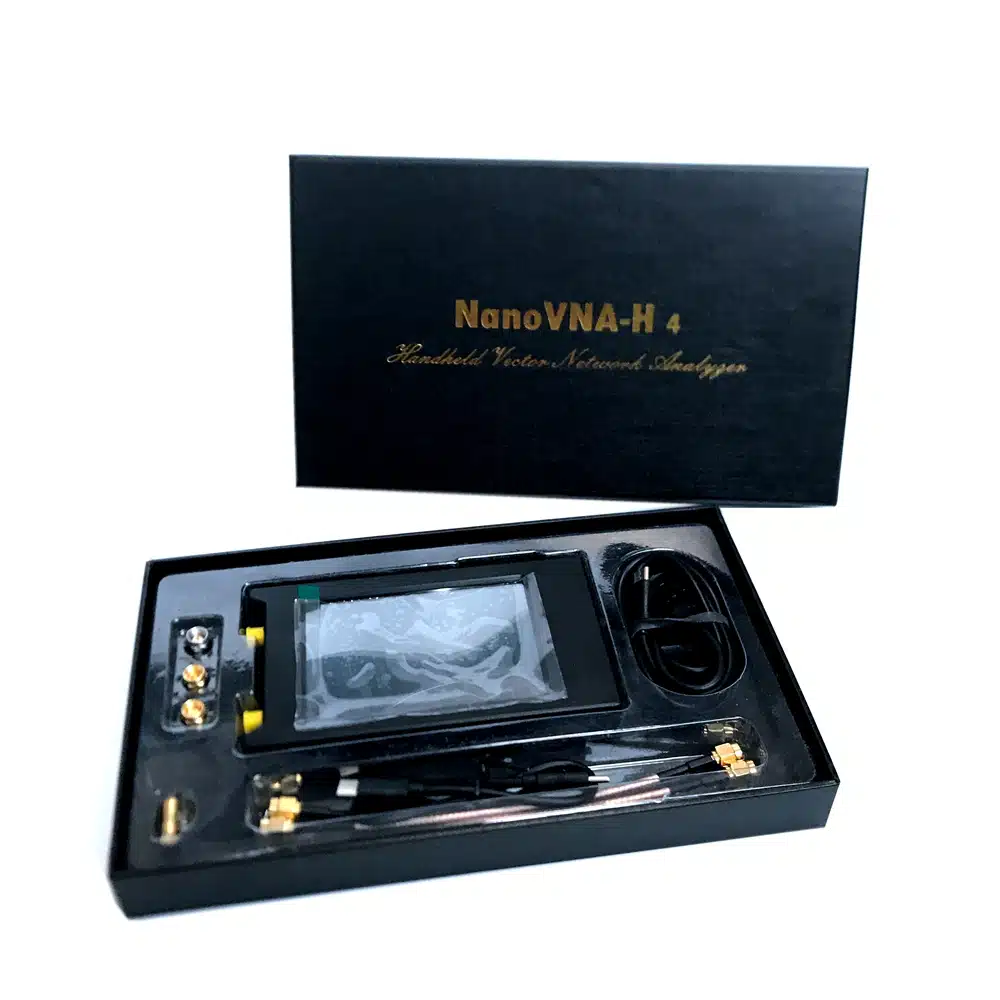

Contingut:
1 Nano VNA-H4
1 Cable de dades USB – C
2b cables de 15cm SMA mascle – mascle RG316
1 Kit de Calibració SMA mascle obert
1 Kit de Calibració SMA mascle creuat
1 Kit de Calibració SMA mascle càrrega 50 ohm
1 Adaptador SMA femella – femella
Programari i informació: https://nanovna.com
