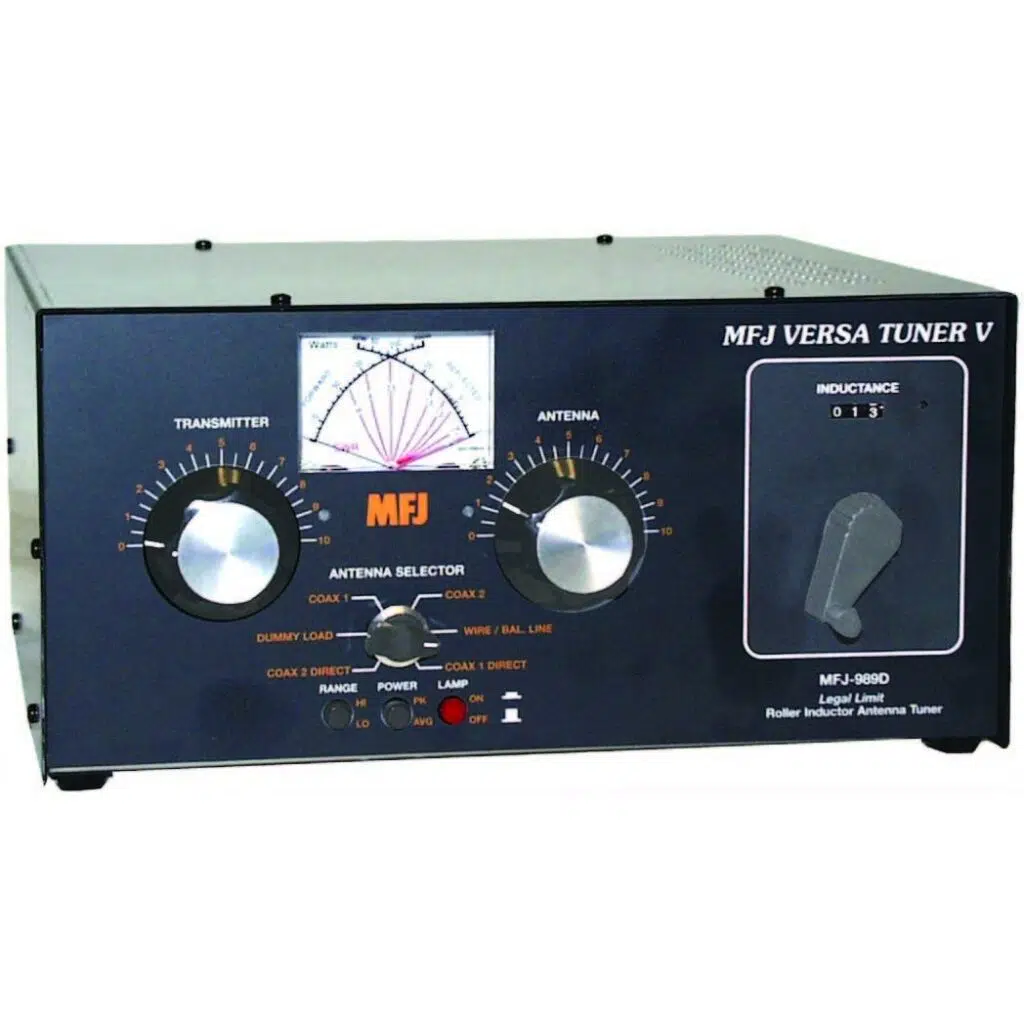

MFJ-989D ACOPLADOR HF

El MFJ-989D es un sintonizador de antena de alta potencia que puede operar con niveles de potencia de hasta 1500 vatios en CW. El MFJ-989D utiliza una bobina de rodillo en una red de acoplamiento en “T” para poder acoplar cargas de modo continuo entre 1,8 y 30 MHz. El instrumento proporciona lecturas de potencia real de pico o valor medio y de ROE.
El MFJ-989D acoplará dipolos, V invertidas, verticales, látigos móviles, directivas, hilos cualesquiera y muchas otras antenas. El MFJ-989D tiene conectores traseros para cable coaxial, hilo único o líneas balanceadas. Las líneas balanceadas están aisladas del chasis del acoplador mediante un panel de fibra de vidrio para reducir el acoplamiento capacitivo y poder soportar elevadas tensiones y manejar elevadas intensidades.
El instrumento de agujas cruzadas e iluminado del MFJ-989D muestra la potencia de pico o potencia media directa, la potencia reflejada y la Relación de Ondas Estacionarias (ROE). Un conmutador selector de antena de seis posiciones permite escoger entre una carga artificial incorporada de 50 ohmios, dos salidas coaxiales o una salida de hilo único o línea balanceada. Las dos salidas coaxiales pueden seleccionarse a través del circuito de acoplamiento o en modo pasante
