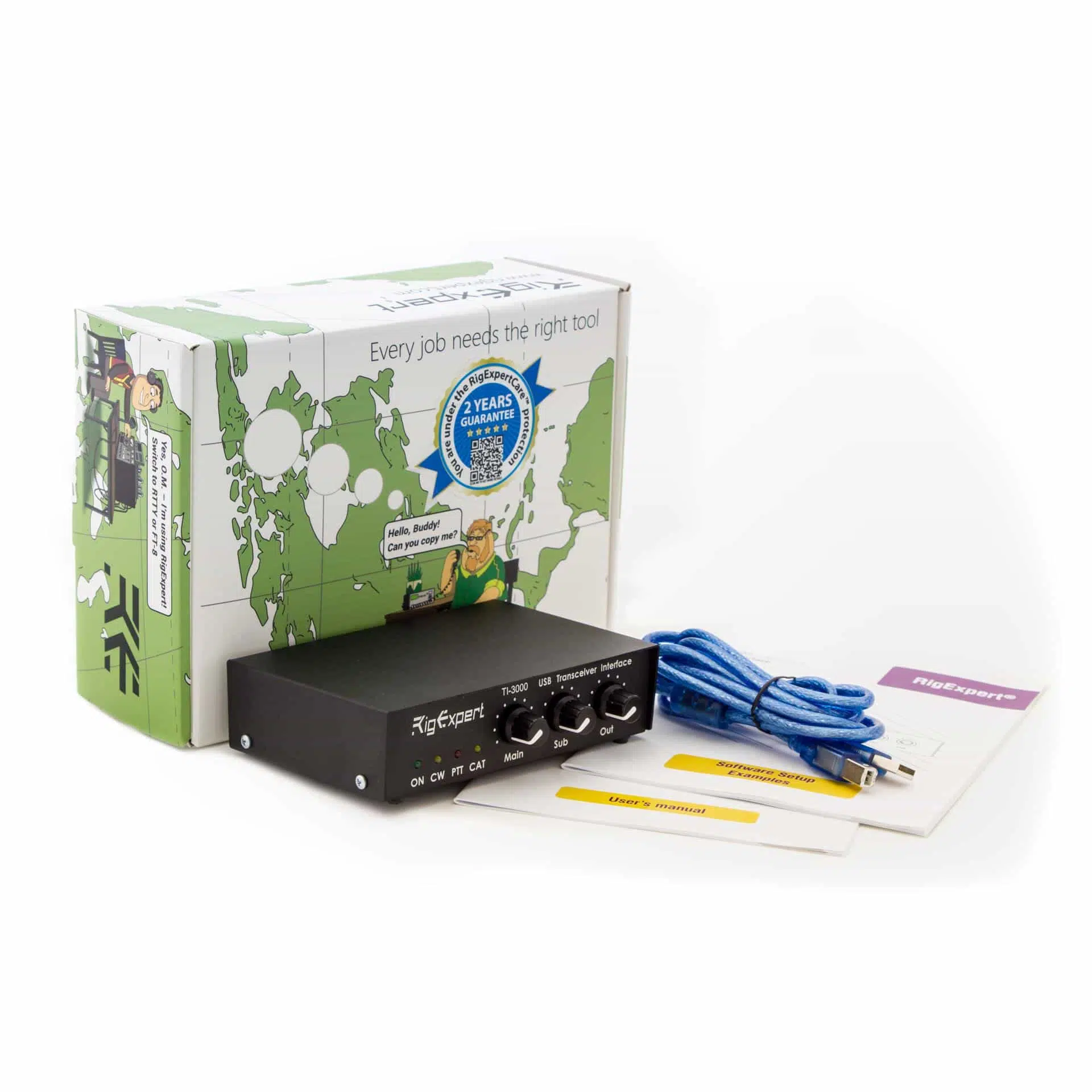

RIG-EXPERT TI-3000

El TI-3000 és un dispositiu que permet operar en CW i modes digitals utilitzant un ordinador personal amb un port USB.

Te proporciona:

– Una interfície d’àudio per al transceptor

La interfície analògica d’àudio connecta la sortida d’àudio de l’transceptor (connector per altaveu extern) i l’entrada d’àudio (micròfon o entrada de línia auxiliar). La interfície d’àudio permet operar en modos digitals, gravar i reproduir la veu, així com altres funcions molt útils, com el control dels nivells del senyal emès, per mitjà d’un ordinador

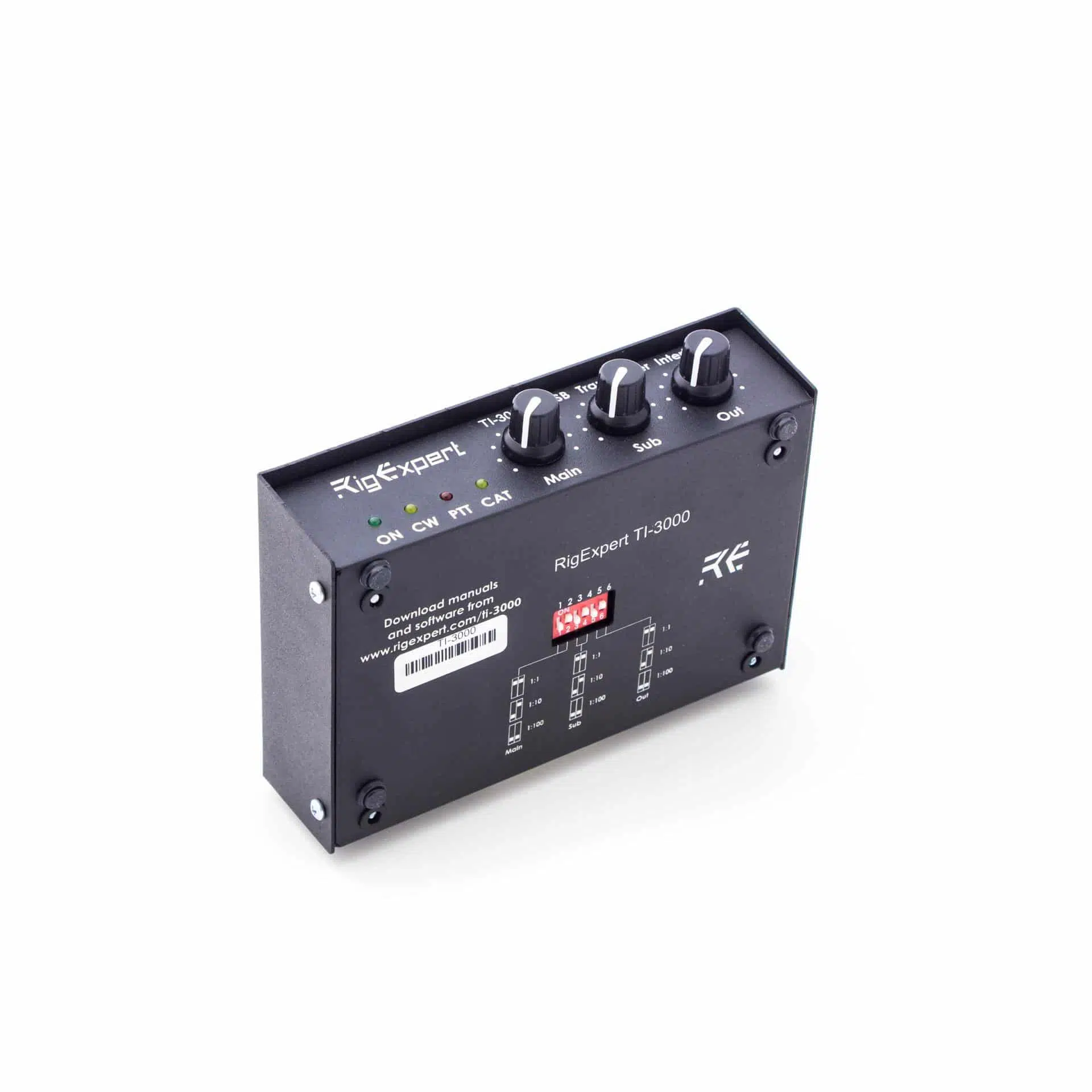

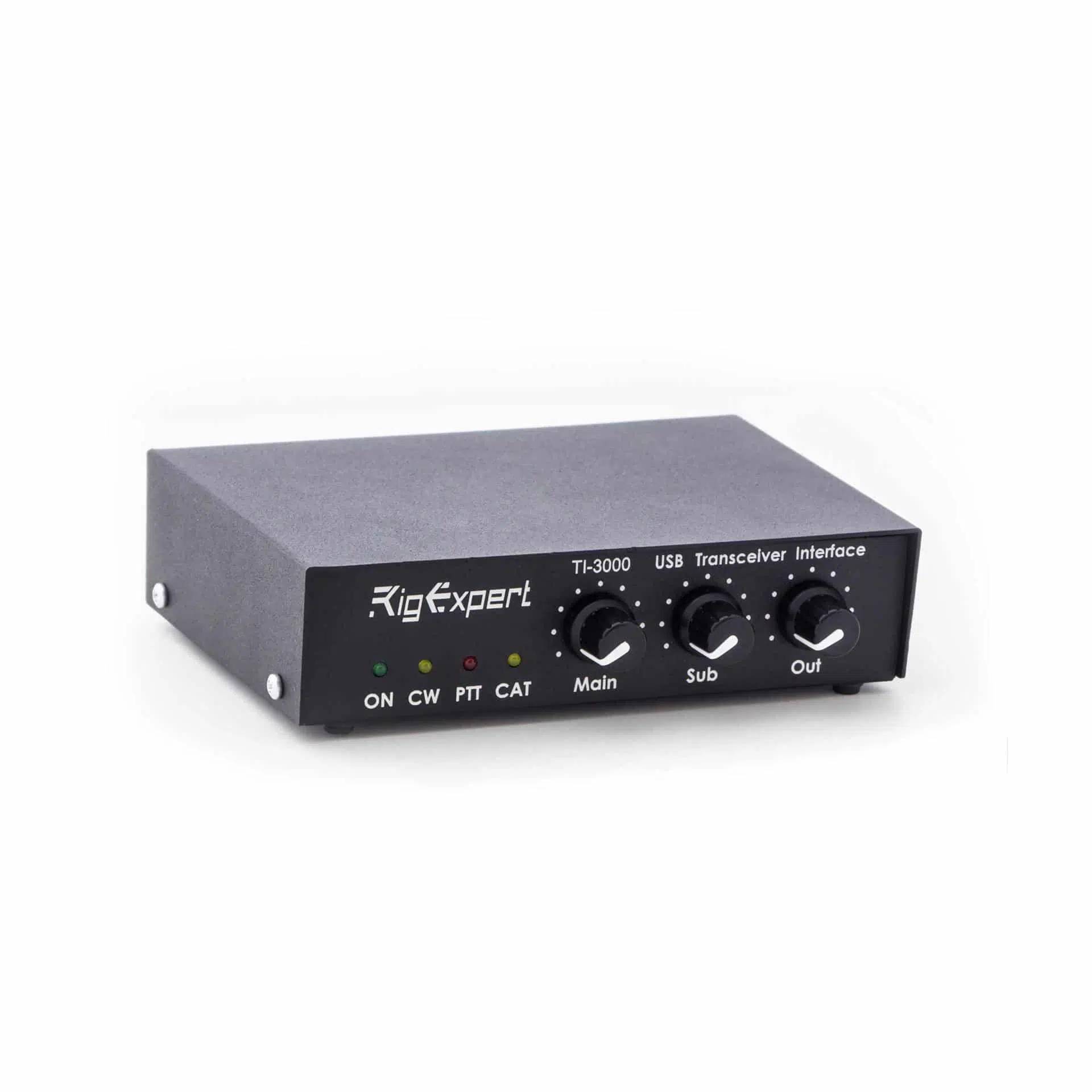

Els volums d’àudio d’entrada (principal i secundària) i de sortida poden ser ajustats mitjançant potenciòmetres en el panell frontal de la interfície.

Permet operar en RTTY, CW, SSTV, PSK, JT65, FT-8 etc ..

– Una interfície CAT adequada per a molts models de transceptor

La connexió CAT (Computer Aided Transceiver) proporciona el control de la freqüència de l’transceptor, la modalitat operativa i altres funcions controlades per l’ordinador. Normalment, tots els transceptors moderns tenen un port sèrie (amb diferents nivells de tensions) que proporcionen aquests enllaç CAT.
Un port COM addicional és creat per al sistema CAT perquè el programa de l’ordinador es comuniqui amb el transceptor

PTT (Push to Talk) y CW
Els transceptors disposen d’entrades PTT (Push to Talk = Pressionar per parlar) i CW (Continus Wave = Onda contínua) que permeten activar i desactivar la transmissió i operar en CW utilitzant dispositius externs, com per exemple un pedal PTT, un manipulador vertical o lateral de pales per CW, un TNC o un ordinador personal.
Es disposa d’un port COM separat per a l’activació de PTT / CW

compatible amb Windows 7-10, MacOS, Linux

No necessita drivers.

Especificacions:

• Interface d’àudio per operar en modalitats digitals,
• CAT (Computer Aided Transceiver)
• Sortides per PTT y CW
• Manipulador de CW

Conexions al ordinador:
• Connector USB (Universal Serial Bus)
• Alimentació pel port USB amb consum de 100 mA com a màxim
• No necessita font d’alimentació externa

Interface de audio:
• Aïllament de les connexions d’àudio
• Màxima amplitud entrada / sortida d’1 V
• Freqüència de mostreig de 8 a 48 kHz
• Conversor DAC/ADC de 16 bits.
• Controls de volum ajustables des del panell frontal.

Port sèrie CAT
• Velocitat en bauds de 300 a 115.200
• Compatibilitat elèctrica: RS-232, CI-V, TTL o TTL invertit (transceptors Yaesu, ICOM, Kenwood, Tingues-Tec, ELECRAFT i JRC)
Sortida PTT/CW
• Sortida PTT de col·lector obert i nivells TTL.
• Sortida de CW de col·lector obert
• Màxima corrent 500 mA

Requisits de sistema:
• Ordinador torre o portàtil amb port USB 1/23 compatible
• Windows XP/Vista/7/8/10 (32 o 64 bits), i sistemes operatius MAC OS i Linux
No es requereixen controladors per a sistemes en Windows 10 / MacOS / Linux
(Per a Windows 7 o anteriors es pot descarregar el controlador aquí)

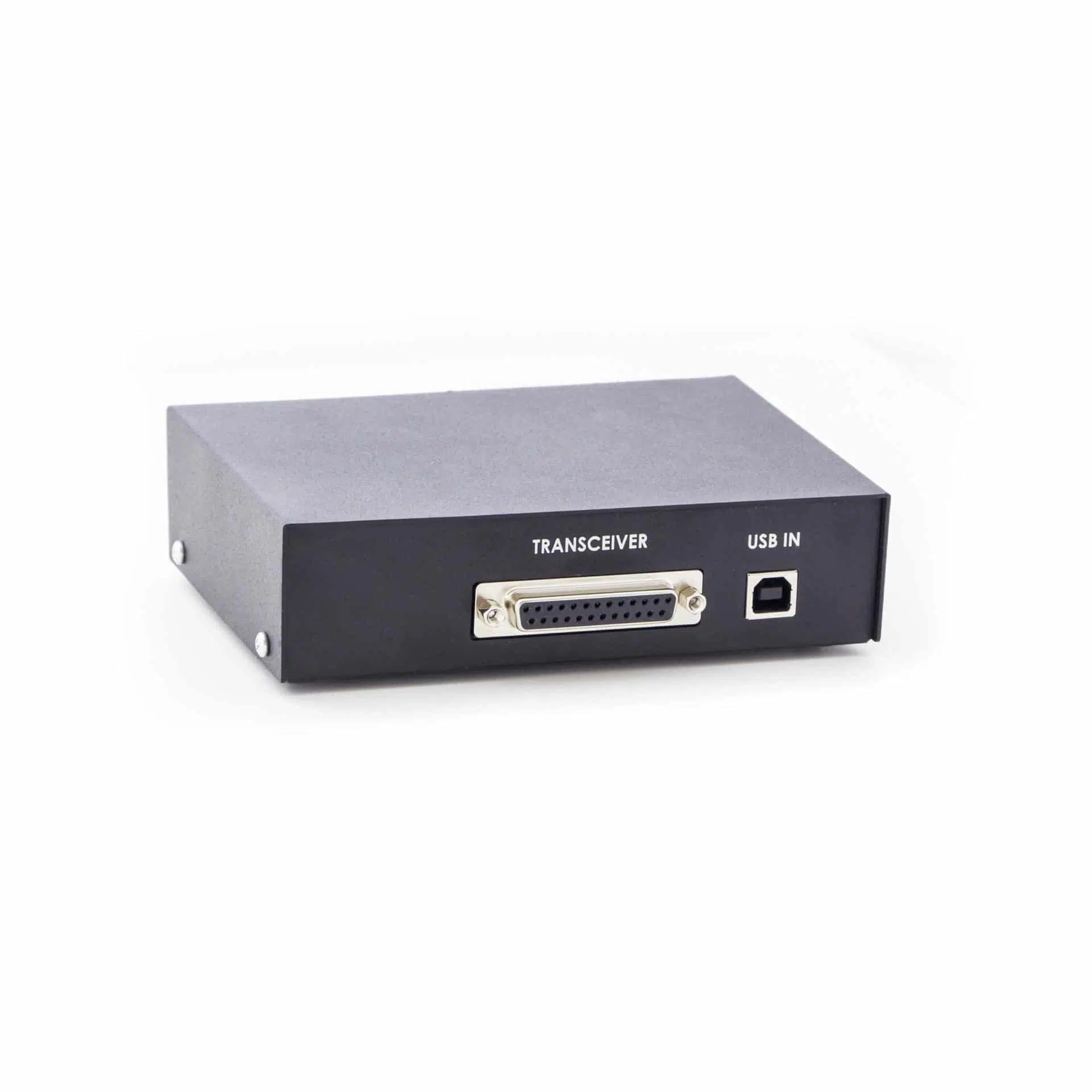

Connexions a l’transceptor:
• Connector de 25 pins en el cable de l’transceptor.

• Suportats molts models de transceptor

Necessita cable de connexió a l’equip de ràdio.

Dimensions: 14 x 11 x 4 cm

Temperatura operació: 0 º a 40 º C

Pes: 200 g
