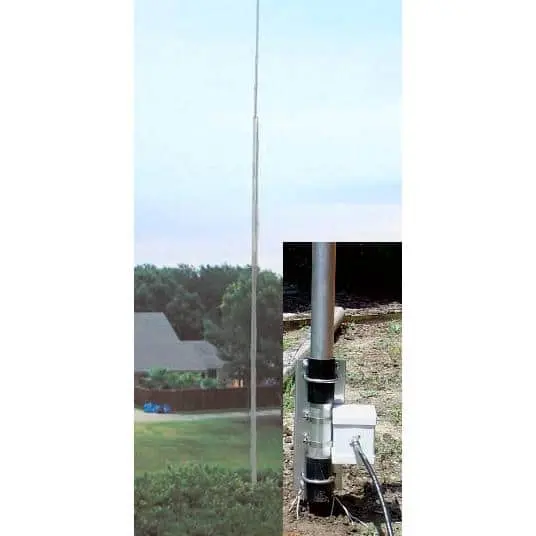

La Hy-Gain AV-6160 és una antena vertical autosoportadat de 13,1 m (43 ft) de 3,2 mm de diàmetre, l’AV-6160 té una reduïda càrrega a el vent i és l’antena vertical amb menor impacte visual de l’mercat .
L’AV-6160 està totalment construïda amb el radiador de tubs d’alumini d’aviació 6063 T6, increïblement fort, i amb totes les brides i ferreteria associada en acer inoxidable. I es munta en menys d’una hora.
ESPECIFICACIONSEspecificacions elèctriques:
Especificacions mecàniques:
|
 |
Inclou manual d’instal·lació i muntatge en castellà.
FUNCIONAMENT DE L’ANTENA
Igual que totes les antenes verticals d’aquesta longitud, la Hy-Gain AV-6160 és una antena aperiòdica que proveeix una ROE de compromís sobre les bandes entre 160 i 6 metres. Mentre que la ROE sense sintonització pot variar àmpliament depenent de el sistema de terra i de l’entorn, es pot esperar típicament una ROE inferior a 4: 1 en el transceptor entre 60 i 6 metres, si l’antena s’alimenta amb un cable coaxial de baixes pèrdues (la ROE mesura el transmissor és inferior a la real si el cable té pèrdues apreciables). Aquest valor de ROE és fàcilment manejat per un acoblador extern i fins i tot pels acobladors interns de la majoria de ràdios actuals (vegeu el manual del seu transceptor per comprovar el marge de ROE acceptable). El funcionament en les bandes de 80 i 160 metres requereix l’ús d’un acoblador exterior d’ampli marge, a causa de l’alt valor de ROE que presenta l’antena en aquestes bandes.
Per obtenir un baix angle de radiació (bo per al DX), una antena no ha de ser més llarga que 5/8 d’ona en la freqüència més alta a utilitzar. Per això l’AV-6160 proporciona un excel·lent angle baix de radiació entre 160 i 20 metres. En 17 i 6 metres, l’angle és més gran, la qual cosa redueix l’eficiència; però, l’AV-6160 pot escurçar-se fàcilment.
Per a un correcte funcionament l’AV-6160 necessita de la instal·lació de radials de terra o contra-antena.
L’antena AV-6160 està considerada acte-portant quan se la munta i instal·la com es descriu en aquest manual. I si està fixada a un mur sòlid, encara és més estable en condicions adverses. No obstant això, si ha de ser instal·lada en un lloc on es donen gelades o vents superiors a 60 km / h, hauria de considerar la conveniència de arriostrarla per assegurar-li una llarga vida. Un joc de tres vents proporciona la necessària estabilitat. Els vents han de ser situats per sobre de la brida inferior de l’tub nº 6 .. Finalment, l’AV-6160 pot ser replegada telescòpicament en cas d’anunciar-se fortes tempestes a la zona.
